Специальные возможности и применения ПЧВ

Схема подключения органов управления, по аналогии с рисунком 1.6, со-

держит:

- ключи S1 и S2, в виде стандартного кнопочного поста управления

"ПУСК/СТОП",

- на ПЧВ соединить проводником клемму 42 и клемму 60.

Внимание! Для подключения одного или группы ОАД, с рабочим кон-

денсатором, к выходу ПЧВх, в обязательном порядке, следует включить

реактор в провод моторного кабеля, к которому подключен вывод штатного

рабочего конденсатора С двигателя. Например, РМО в цепи к клемме U на

рисунке 3.2. При управлении группой ОАД следует установить значения: 1-

61(0); 1-62(0).

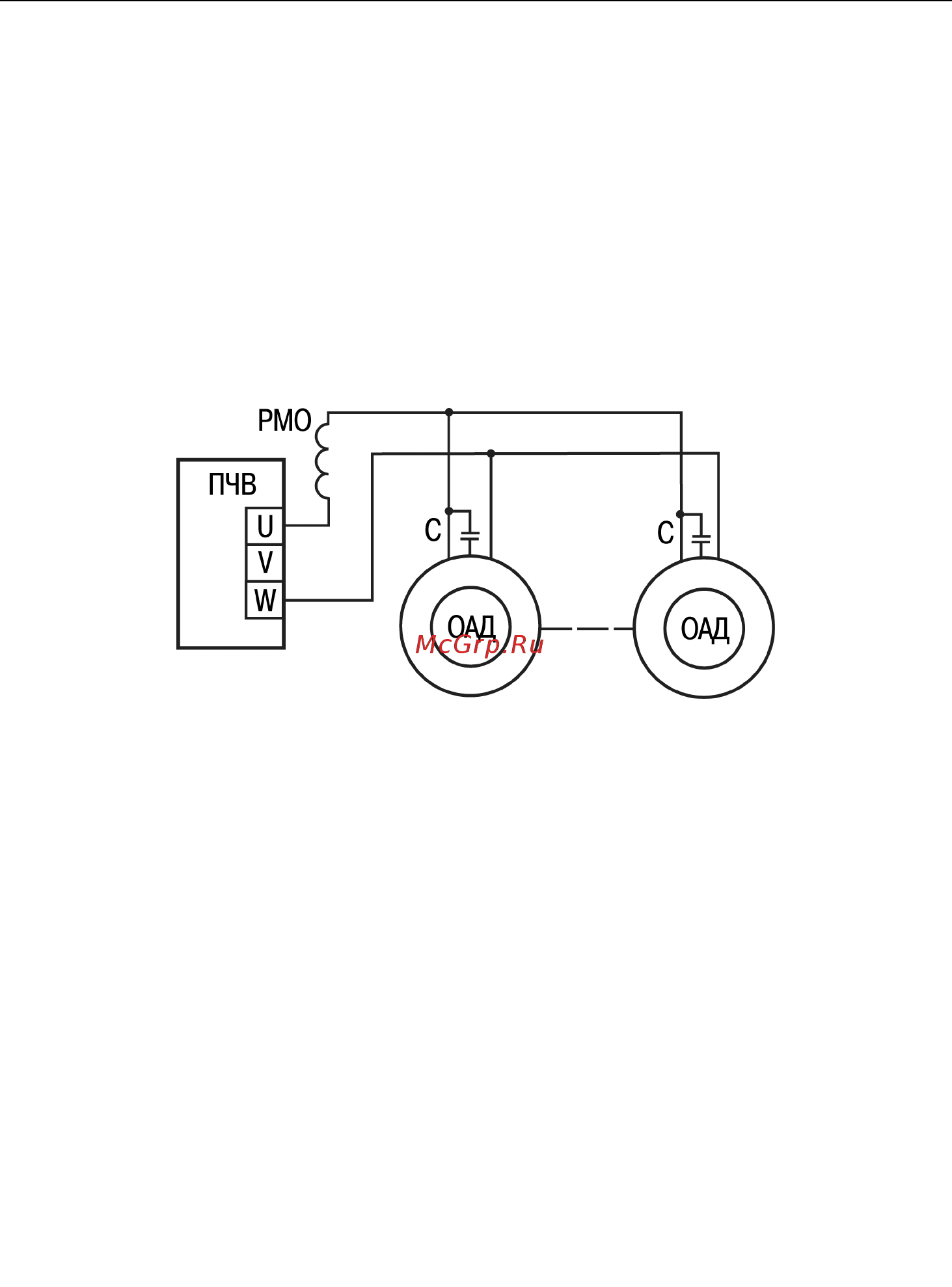

C – штатный рабочий конденсатор ОАД

РМО – реактор моторный однофазный

Рисунок 3.2 - Схема подключения ОАД (или группы) к выходу ПЧВ

Выбор модификации ПЧВ следует проводить по величине номинального

тока выхода ПЧВ, Iпчв ном, который должен быть не менее, чем номи-

нальный ток ОАД, с учетом технологической перегрузки, условий охла-

ждения ПЧВ и перегрузки от пускового тока ОАД: Iпчв ном ≥ Iр = Iад

ном × К1×К2×Кп, где:

Iр - расчетный фазный ток ОАД,

Iад ном - номинальный фазный ток ОАД,

K1 = 1.0...1,2 - коэффициент технологической перегрузки ОАД,

К2 = 1,0...1,2 - коэффициент запаса по условиям охлаждения ПЧВ,

Кп = 1,6...2,5 – перегрузка от пускового тока ОАД.

3.8 Управление скоростью синхронных двигателей (СД)

Преимущество применения СД состоит в высоком коэффициенте

мощности, близким cosϕ= 1, что обеспечивает уменьшение потребляемого

тока и потерь в СД. Вращающий момент синхронного двигателя пропорцио-
