Специальные возможности и применения ПЧВ
51
нален напряжению сети U
c,
в первой степени, поэтому, при пониженном
напряжения в сети СД сохраняет большую перегрузочную способность и
обладает большей надёжностью. СД под нагрузкой имеет абсолютно-
жесткое семейство механических характеристик, не допускает скольжения
ротора, а только угол отклонения от центра полюсного деления, как показа-
но на рисунке 3.3 (б). Для исключения опрокидывания ротора СД (пунктир на
рисунке 3.3(а)), рекомендуется применять систему управления с замкнутым
контуром ПИ-регулятора по сигналу энкодера.
U V W
а) б)

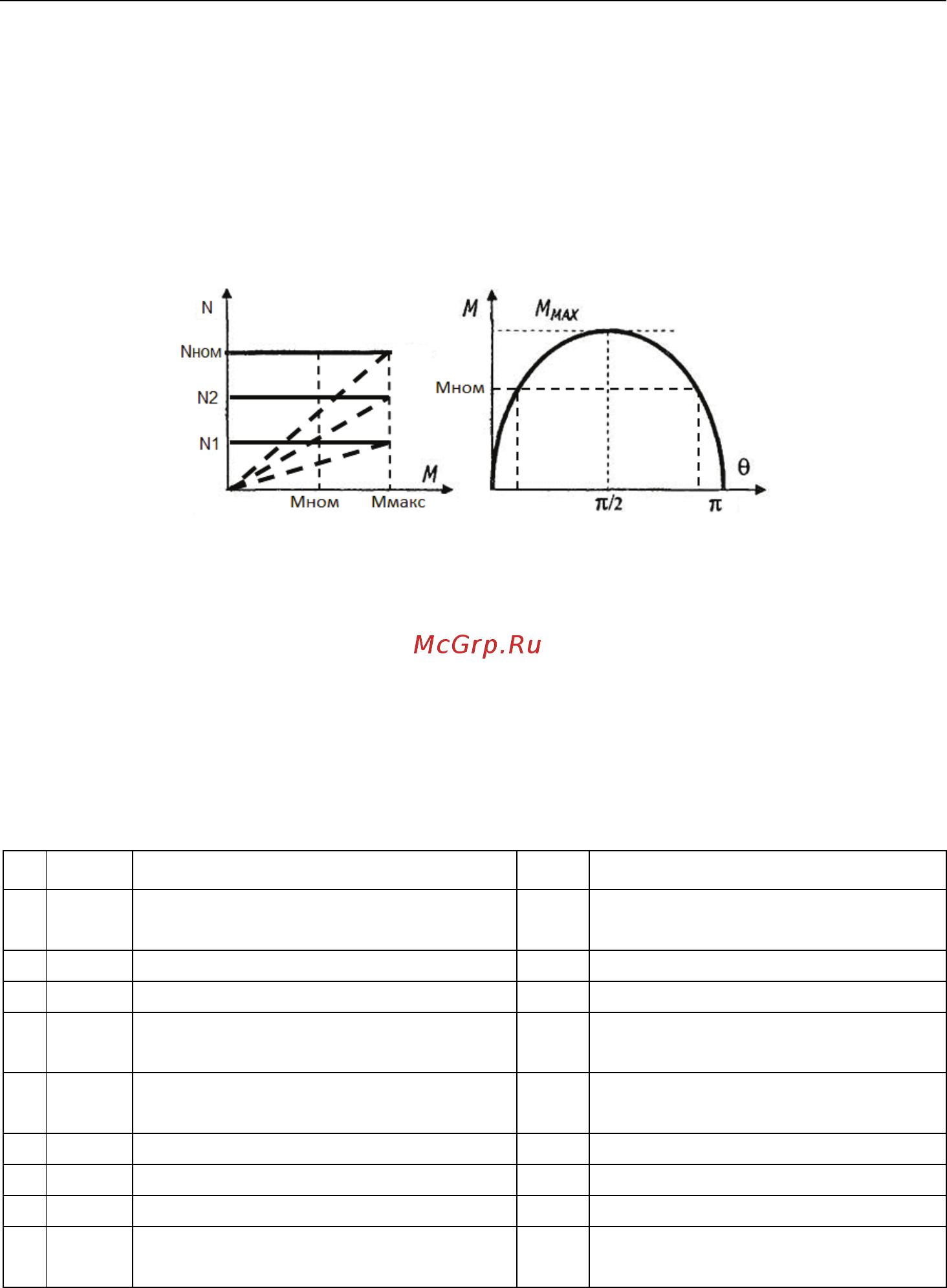

Рисунок 3.3 - Механические характеристики частотного регули-
рования СД (а) и распределение крутящего момента по полюс-
ному делению (б)
В программной конфигурации в таблице 3.8 используется СД с по-
стоянными магнитами на роторе, синхронной скоростью, равной 3000 об/мин
и энкодером, с передаточным числом, равным 100 имп/об.
Таблица 3.8 - Программная конфигурация для управления скоро-
стью СД
№
Код
Наименование
Знач
Примечание
1
0-32
Макс. Значение на ЖКИ
3000
Индикация текущей скоро-
сти
2
1-00
Режим конфигурирования
3
Замкнутый контур ПИ-рег.
3
1-01
Принцип управления
0
Скалярный
4
1-50
Намагничивание нулевой ско-
рости, %
150
Повыш. пусковой момент
5
1-52
Мин. скорость норм. намаг-
нич, Гц
10
Норм. крутящий момент
6
1-61
Компенсация скорости, %
0
Динамическая устойчивость
7
1-62
Компенсация скольжения, %
0
Динамическая устойчивость
8
3-03
Макс. задание, об/мин
3000
Номин. скорость АД, 100%
9
3-
10[1]
Предустановл. задание 0, %
10
Уставка 1 (300 об/мин)
