Первое подключение и пробный пуск ПЧВ

1 Первое подключение и пробный пуск ПЧВ

1.1 Подключение сигналов и органов дистанционного

управления к входам ПЧВ

Управление режимами работы ПЧВ осуществляется подачей электрических

сигналов от встроенных (кл.12 и кл.50) или внешних источников постоянного

тока с номинальными значениями по ГОСТ 26.011-80:

- по аналоговым входам - "+ 0...10 В" или "+ 0...20 мА".

- по цифровым входам - "+ 0/24 В",

- по импульсному входу - "+ 0/24 В, с частотой коммутации 20...5000 Гц",

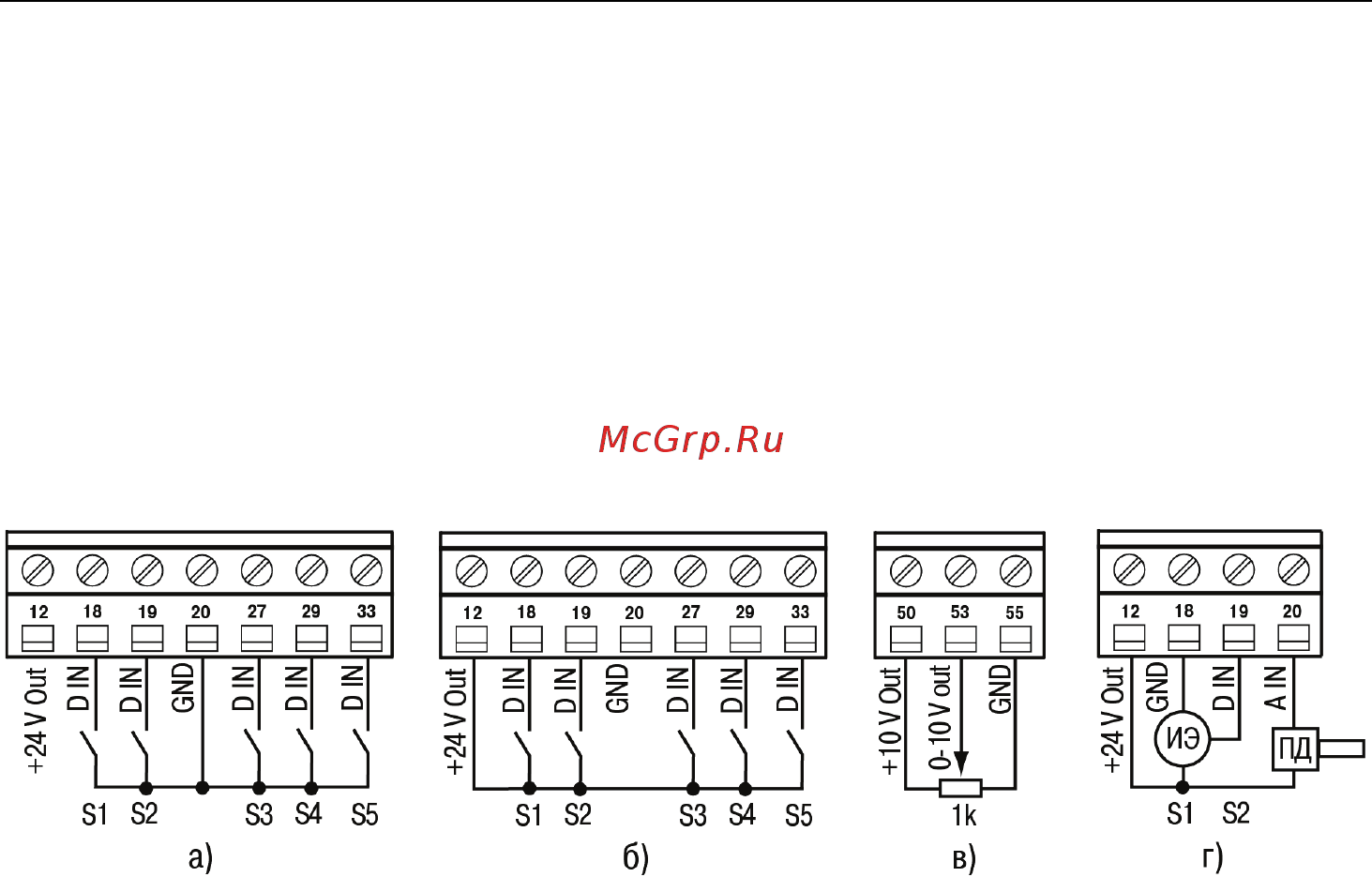

Рисунок 1.1 - Схема подключений внешних органов управления, сиг-

налов и датчиков

а) внешних ключей к цифровым входам с логикой«NPN» - DIP-перключатель

S200[1,2] в положении «ON»

б) внешних ключей к цифровым входам с логикой«PNP» (по умолчанию) –

DIP-перключатель S200[1,2] в положении «OFF»

в) внешнего потенциометра R к аналоговому входу 0-10В

г) импульсного энкодера (ИЭ) к импульсному входу и датчика давления (ПД)

с выходом 0/4-20 мА.

Внешние ключи S1, S2, S3, S4, S5 – «сухой контакт» или электронный

коммутатор сигнала.

Внешний потенциометр: R = 1 кОм+ 50%, P ≥ 0,5 Вт.

1.2 Программная конфигурация по умолчанию

В состоянии поставки ПЧВ имеет следующую конфигурацию завод-

ских настроек для векторного управления скоростью вращения АД, основ-

ные из которых в режиме "ПУСК/ДИСТ":

- по аналоговому входу, кл. 53, сигналом "напряжение" 0,07-10В, в пара-

метре 6-10/11

- по аналоговому входу, кл.60, сигналом "ток" 0,14-20мА, в параметре 6-

14/15

- по цифровому входу, кл.18, с функцией "СТАРТ" в параметре 5-10(8),
