Примеры программных конфигураций ПЧВ1 и ПЧВ2
8

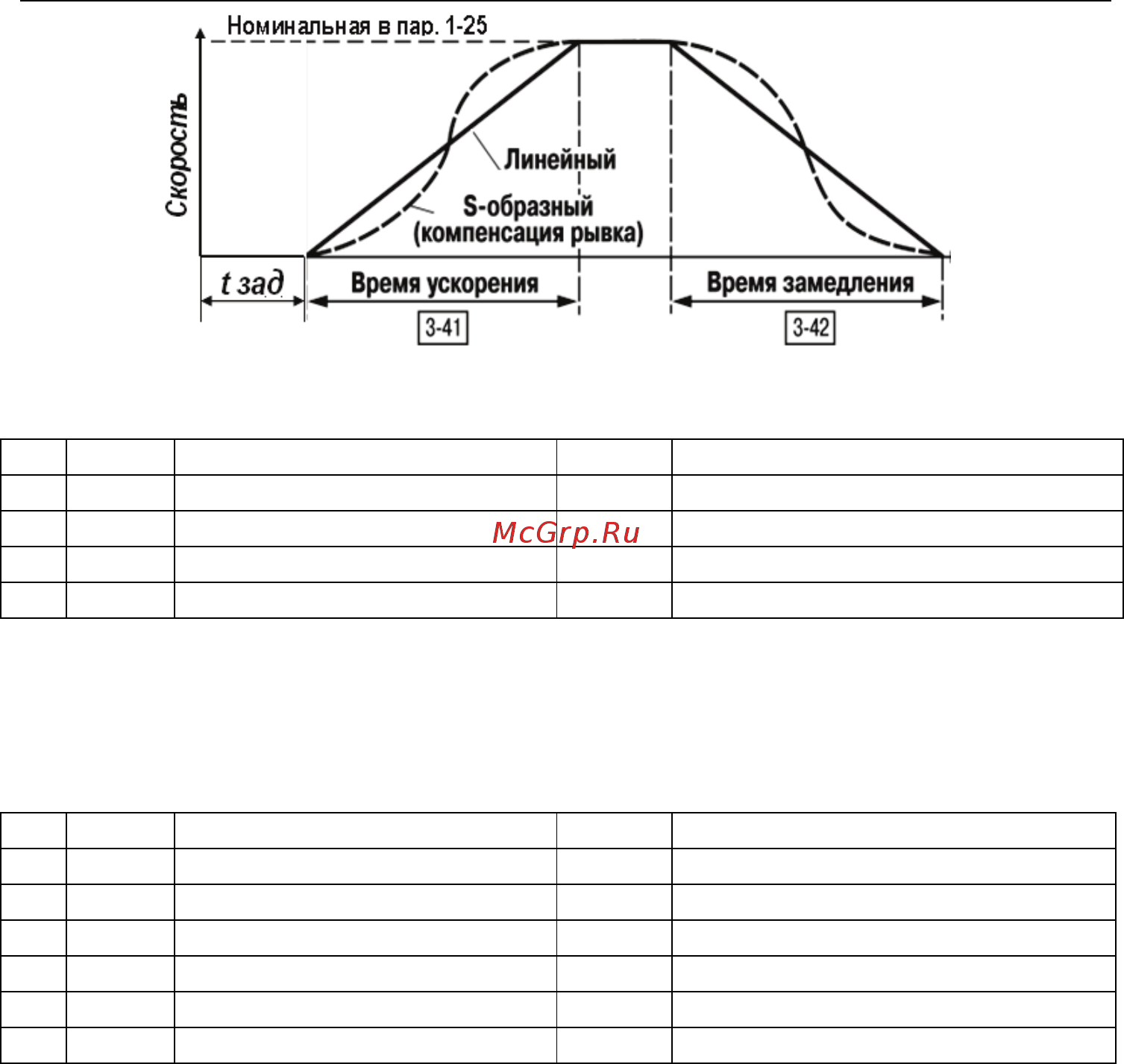

Рисунок 2.1 – Характеристики разгона/замедления
Таблица 2.1 - Программная конфигурация для режима «ПУСК/РУЧН»
№
Код
Наименование
Знач.
Примечание
1
1-71
Задержка запуска, с
3
От команды запуска
2
3-40
Тип изменения скорости
2
S-образный
3
3-41
Время разгона, с
10
Плавный разгон
4
3-42
Время замедления, с
8
Плавное замедление
Функции управления:
- «ПУСК» - нажатием кнопки «ПУСК/РУЧН» на ЛПО,
- задание скорости вращения – потенциометром на ЛПО.
Таблица 2.2 -Программная конфигурация для режима «ПУСК/ДИСТ»
№
Код
Наименование
Знач.
Примечание
1
1-71
Задержка запуска, с
3
От команды запуска
2
3-15
Источник задания 1
1
Аналог.вход, кл. 53.
3
3-16
Источник задания 2
0
Не используется
4
3-40
Тип изменения скорости
2
S-образный
5
3-41
Время разгона, с
10
Плавный разгон
6
3-42
Время замедления, с
8
Плавное замедление
Функции управления:
- перевод ПЧВ в режим дистанционного управления – нажатием
«ПУСК/ДИСТ» на ЛПО.
- задание скорости вращения - потенциометром R или сигналом 0...10В
- «ПУСК» с правым вращением - замыканием S1, при разомкнутом S2.
- «ПУСК» с левым вращением - замыканием S2, при замкнутом S1.
- Скорость доводки (шаг), 5 Гц – на время замкнутого S4.
