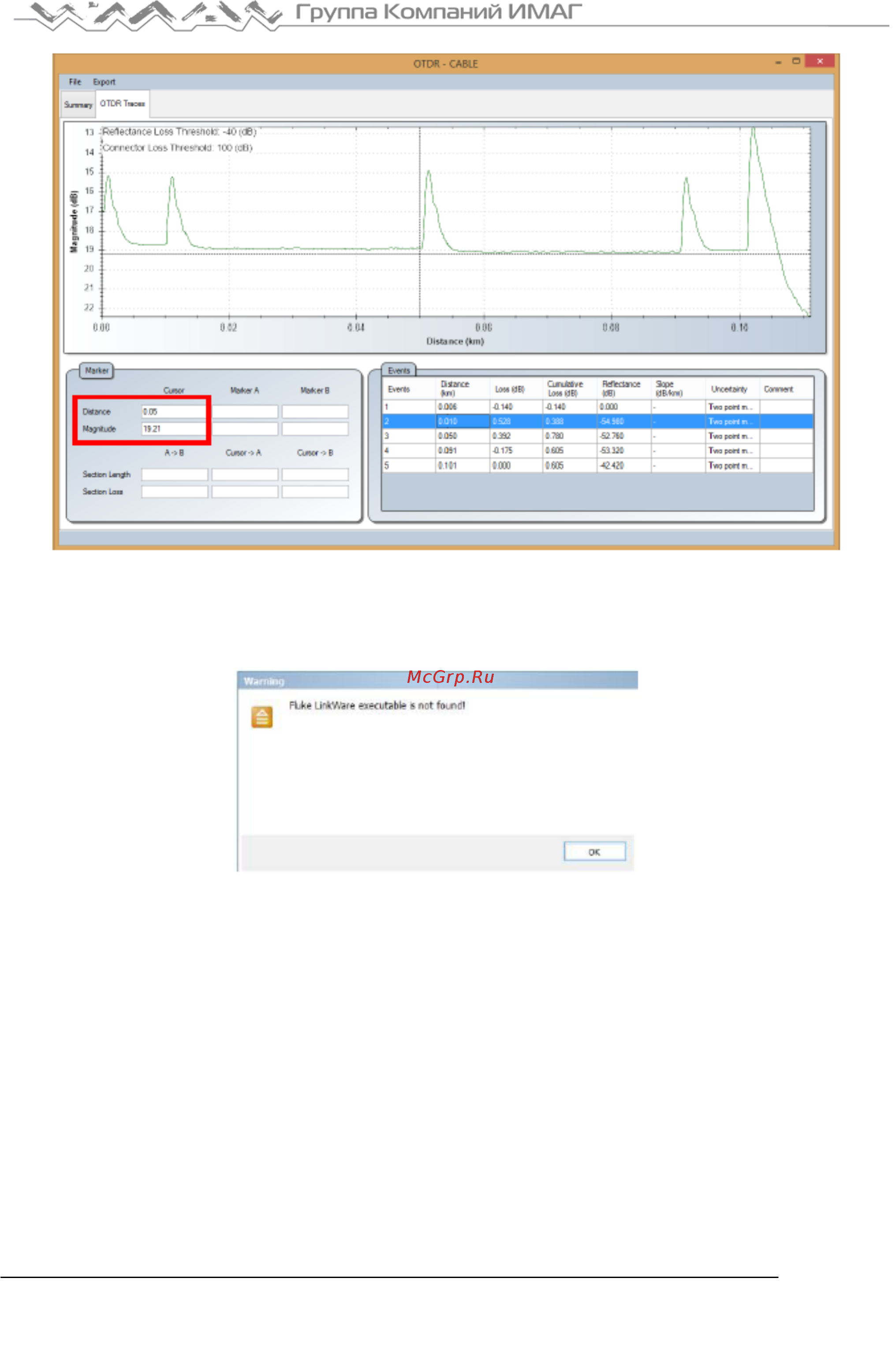

Результаты тестирования Fluke Linkware из файлов FLW
Перед импортированием данных, пожалуйста, убедитесь, что на рабочей станции установлено
приложение Linkware версии 7.2 или более высокой.
1. Для импортирования файлов *.FLW перейдите в раздел Import (импортирование) > Other Format
(другой формат) > Fluke Linkware.
2. Если программное обеспечение Linkware было установлено в каталог по умолчанию, приложение
eXport попытается обнаружить его. В противном случае найдите папку, в которой установлена
программа, выберите «Linkware.exe» и нажмите кнопку Open (открыть).
