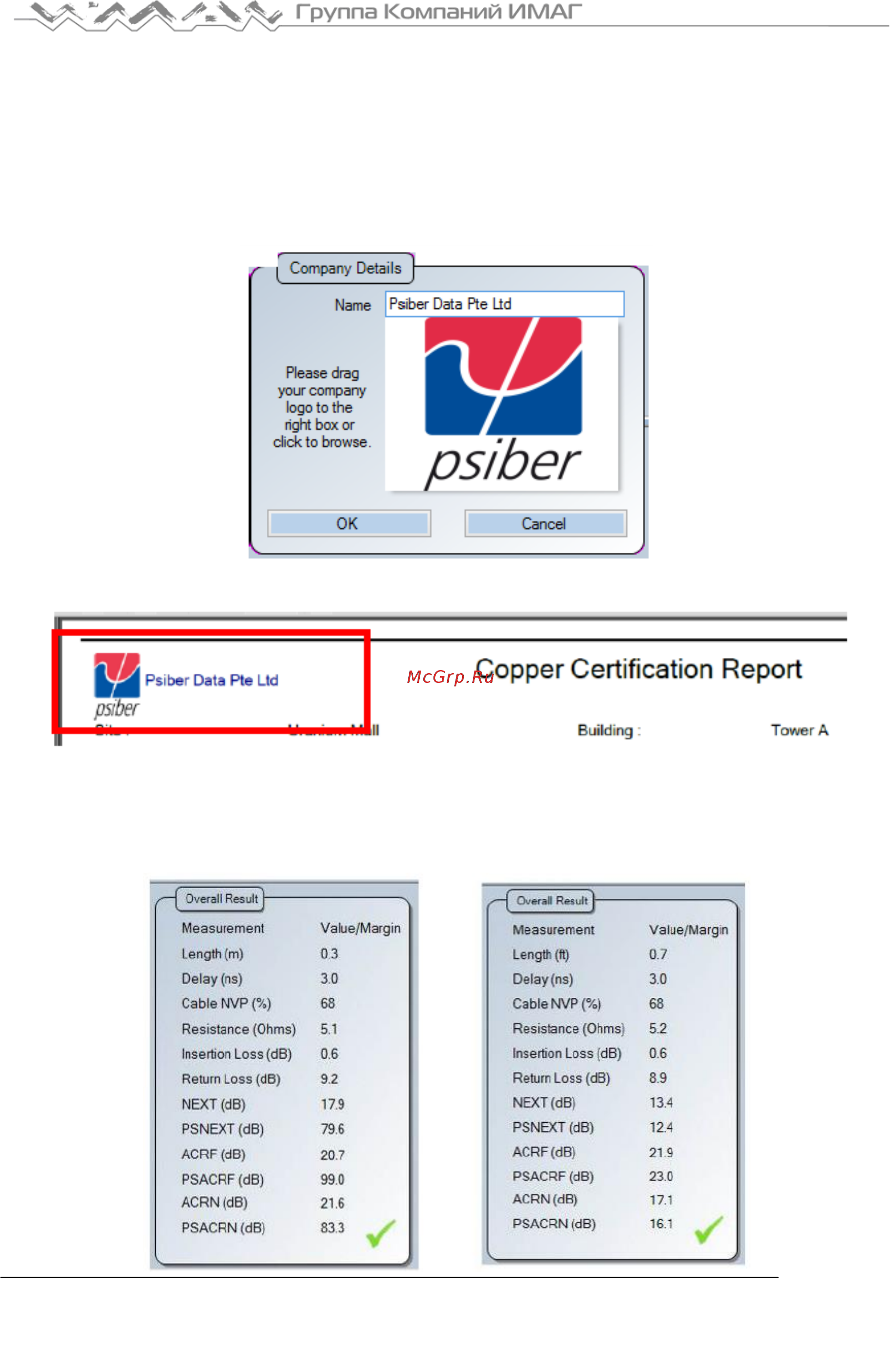

Глава 4: Настройка предпочтений
Персонализация результатов тестирования
1. Чтобы персонализировать результаты тестирования с помощью своего корпоративного логотипа и
названия компании, перейдите в раздел Settings (настройки) > Company Details (информация о
компании).
2. Введите имя компании и щелкните кнопкой мыши на пустом месте, чтобы найти изображение
логотипа. Для сохранения нажмите OK.
3. Имя компании и корпоративный логотип будут отображаться в левом верхнем углу следующего
экспортированного результата тестирования.
Выбор единиц измерения длины
1. Чтобы выбрать единицы длины, которые будут использоваться во время тестирования (метры или
футы), перейдите в раздел Settings (настройки) > Length Unit (единицы измерения длины).
