7. В процессе импортирования в строке состояния будет показано Importing (импортирование).

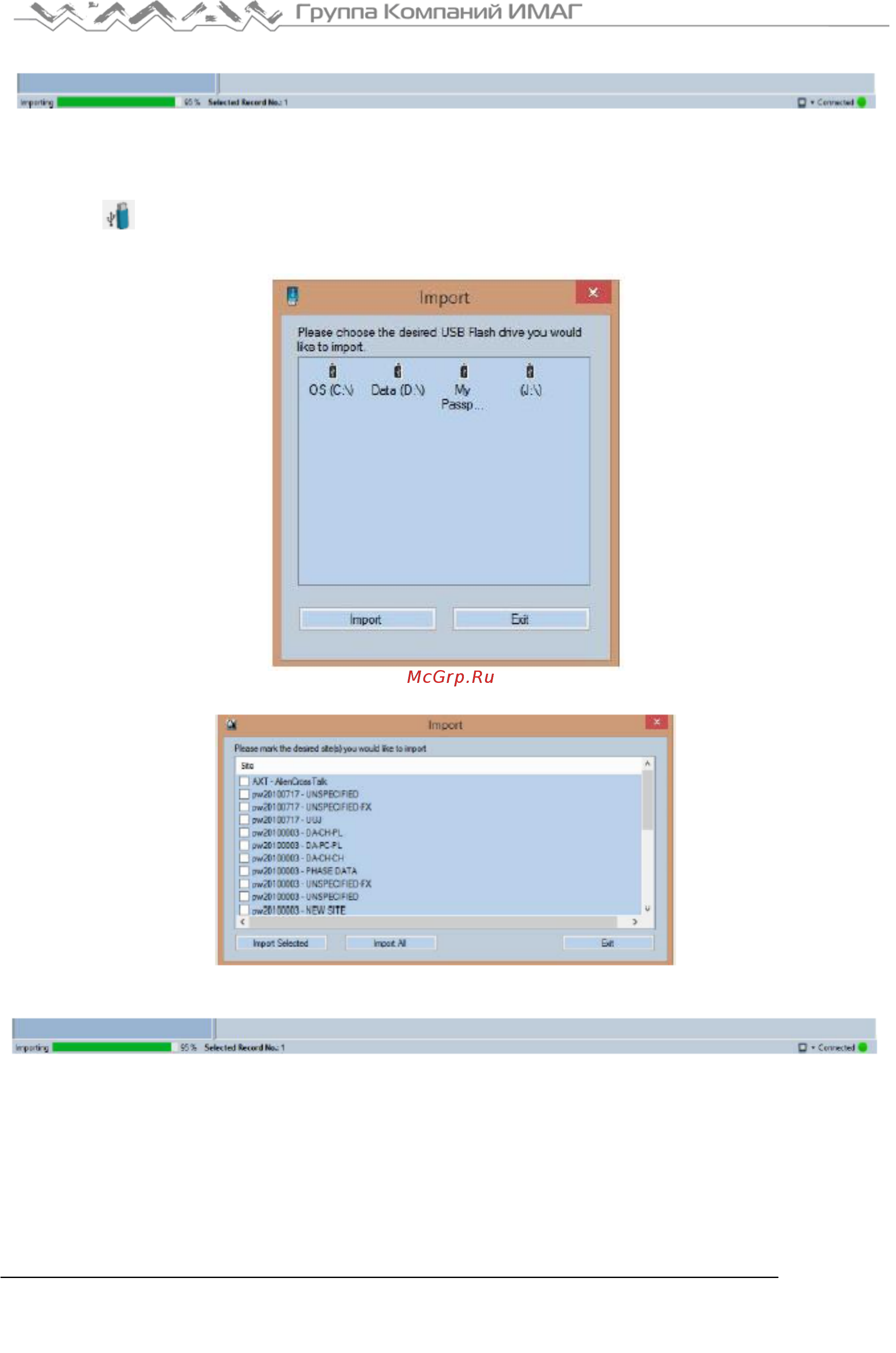

Результаты тестирования с флэш-накопителя USB
1. Перейдите в раздел Import (импортировать) > Device (устройство) или щелкните кнопкой мыши на
иконке (флэш-накопитель USB).
2. Выберите диск (Drive), с которого хотите импортировать результаты тестирования. Чтобы
продолжить, нажмите кнопку Import (импортировать).
3. Выберите нужные площадки для импортирования и нажмите кнопку Import Selected (импортировать
выбранные) или нажмите кнопку Import All (импортировать все), чтобы импортировать все площадки.
4. Во время импортирования в строке состояния будет показано Transferring (передача).
5. Если результаты тестирования импортируются из предыдущей сборки, приложение eXport
автоматически обновит базу данных.
