Softing WireXpert 4500 [7/29] Устройство

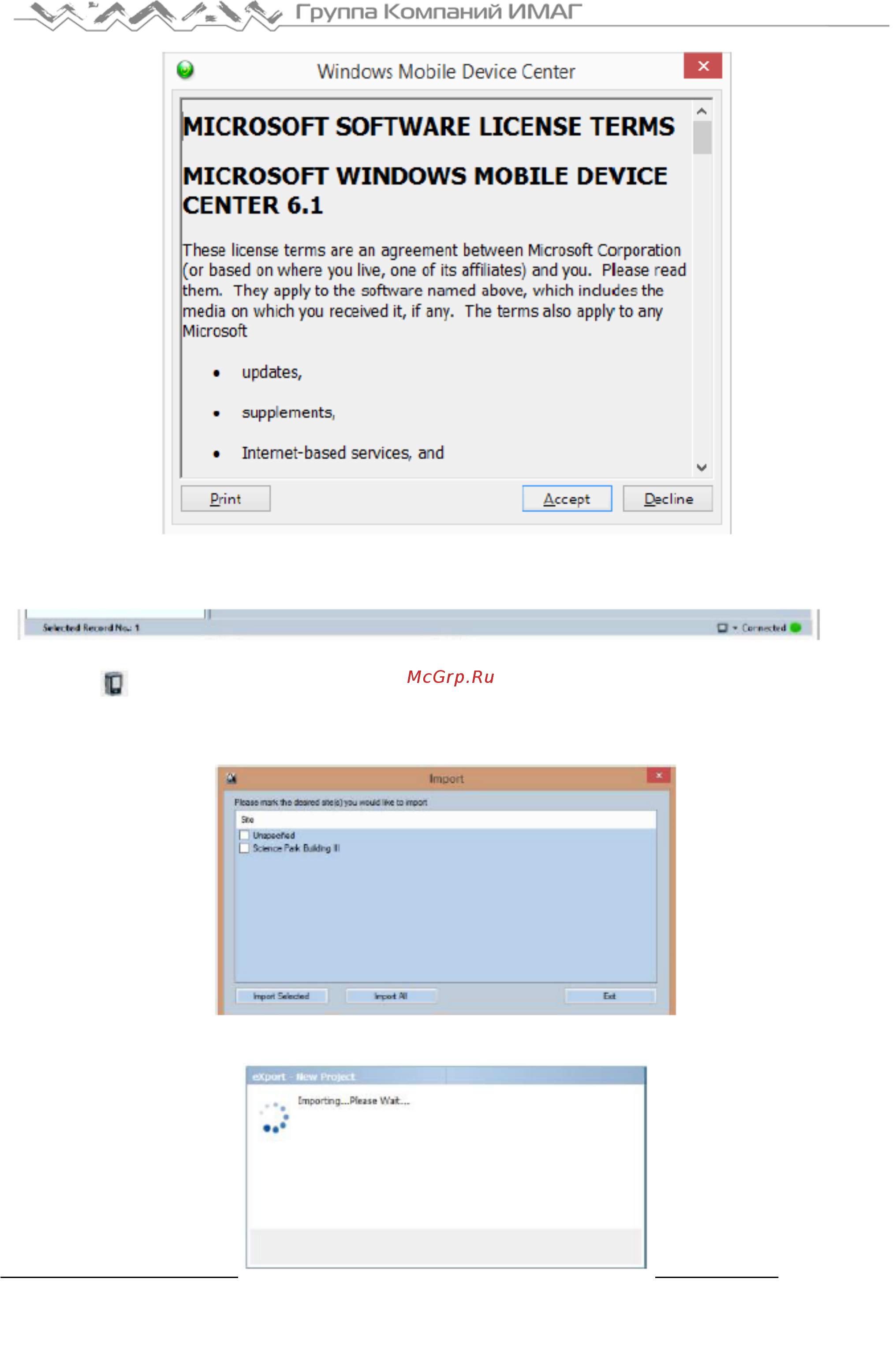

![Softing WireXpert 4500 [7/29] Устройство](/views2/1489046/page7/bg7.png)
Стр. 7 из 29
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
3. Как только рабочая станция будет соединена с устройством, в строке состояния появится надпись
«Connected» (подключено).
4. Перейдите к разделу Import (импортировать) > Device (устройство) или щелкните кнопкой мыши на
иконке (устройство).
5. Выберите результаты тестирования, которые хотите импортировать, и нажмите кнопку Import
Selected (импортировать выбранные), чтобы продолжить. Чтобы импортировать результаты всех
тестов, нажмите кнопку Import All (импортировать все).
6. В зависимости от количества сохраненных результатов, импортирование может занять некоторое
время.
