Стр. 14 из 29
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.

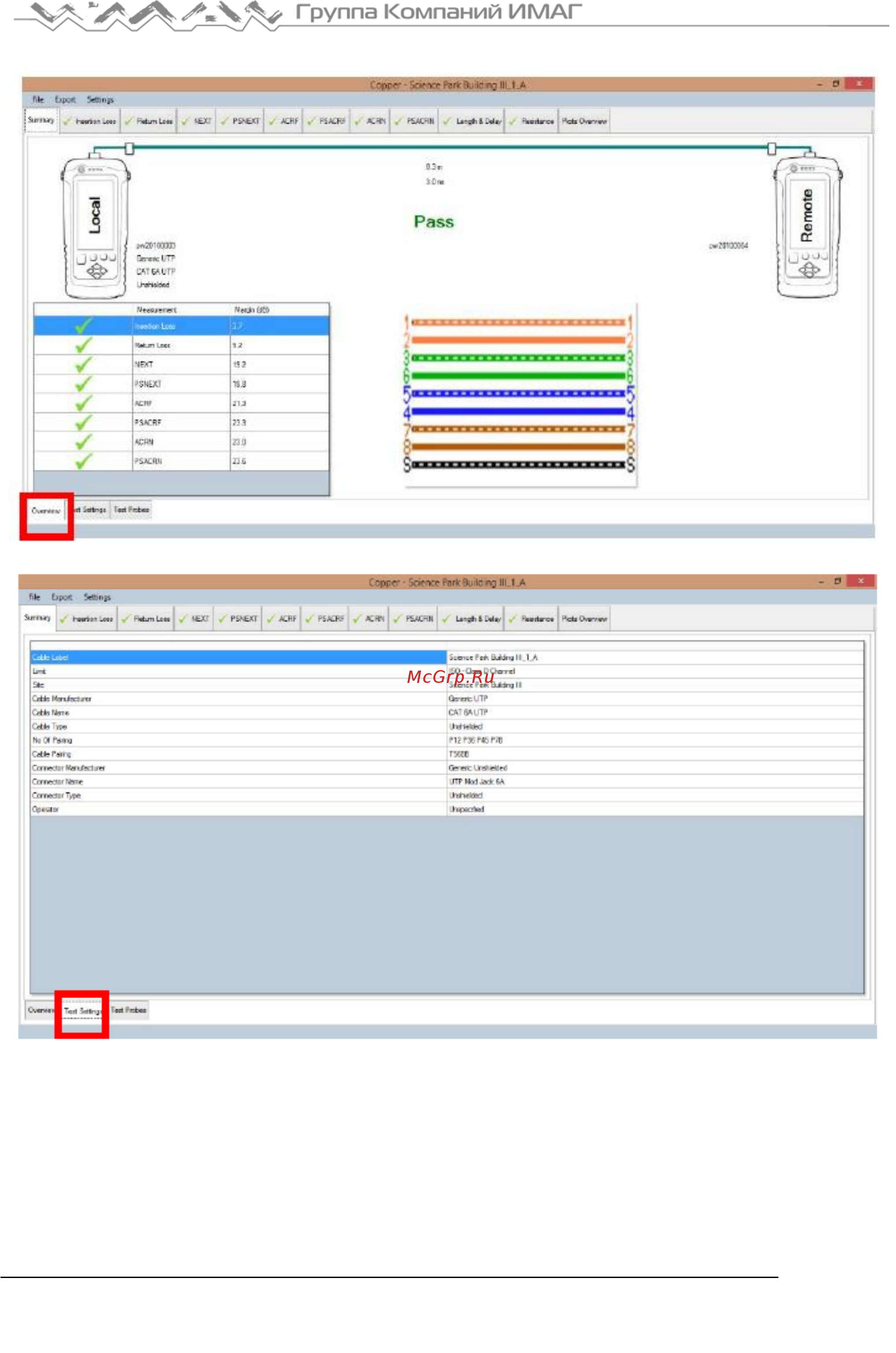

2. Для просмотра более подробных результатов тестирования дважды щелкните кнопкой мыши.
На вкладке Overview (обзор) отображается сводка выбранных результатов.
На вкладке Test Settings (настройки тестирования) отображаются конфигурации, использованные для
выбранных результатов.
