Стр. 21 из 29
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.

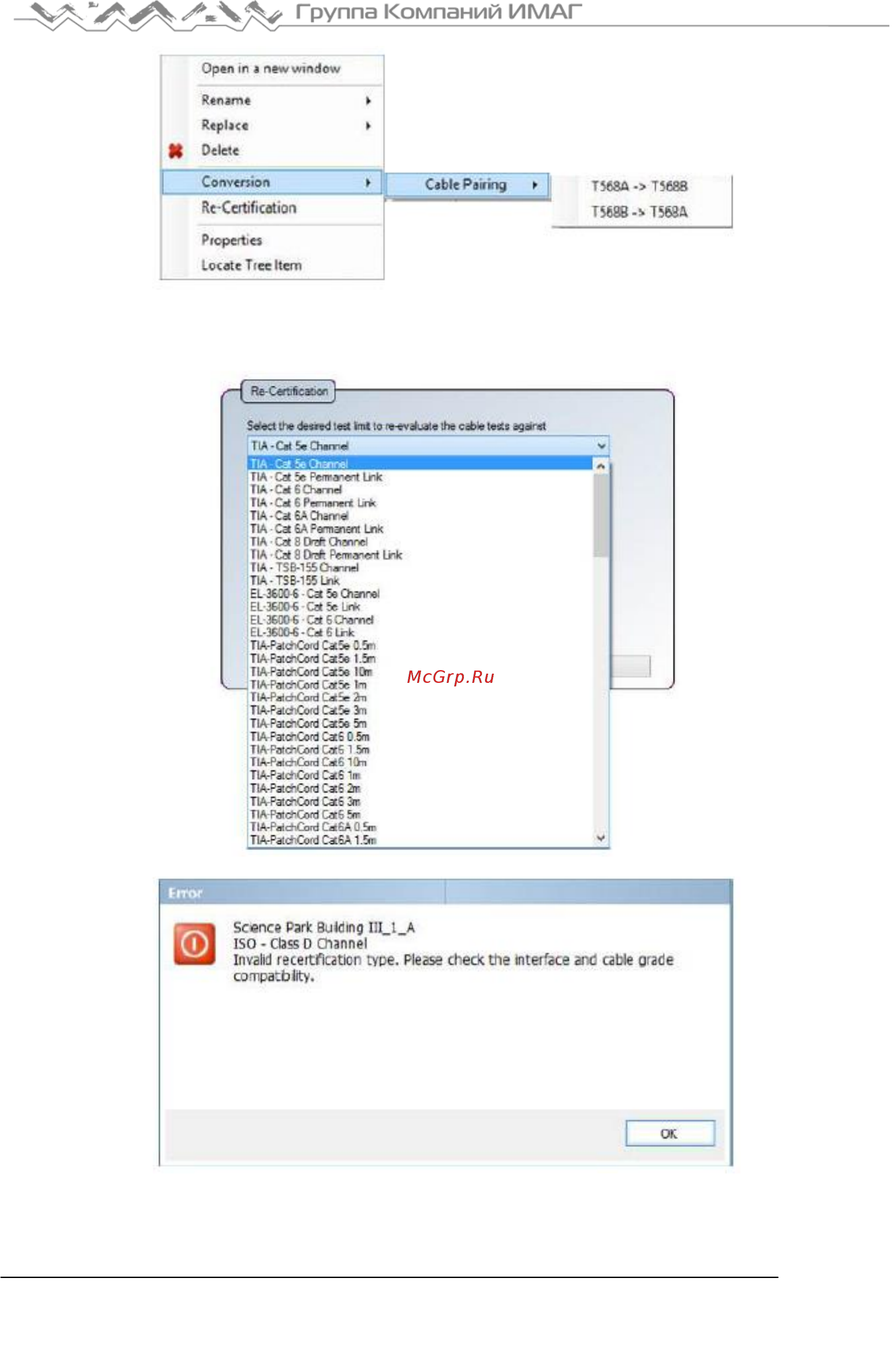

5. Для повторения сертификации для выбранных результатов тестирования с использованием других
предельных условий тестирования выберите Re-Certification (пересертификация).
Примечание: Перед выполнением повторной сертификации создайте резервный файл *.PRX, так как
при выполнении этого процесса будут перезаписаны существующие результаты тестирования.
Если условия тестирования не выполнены, повторная сертификация завершится неудачно.
6. Для просмотра редактируемой пользователем информации в выбранных результатах тестирования
перейдите к разделу Properties (свойства).
