Softing WireXpert 4500 [13/29] Глава 3 управление данными
![Softing WireXpert 4500 [13/29] Глава 3 управление данными](/views2/1489046/page13/bgd.png)
Стр. 13 из 29
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
Примечание: Если в лабораторных опциях (Options Lab) включена функция Saving Phase Data,
экспортируемый файл CSV можно использовать для создания графиков фазовой информации.

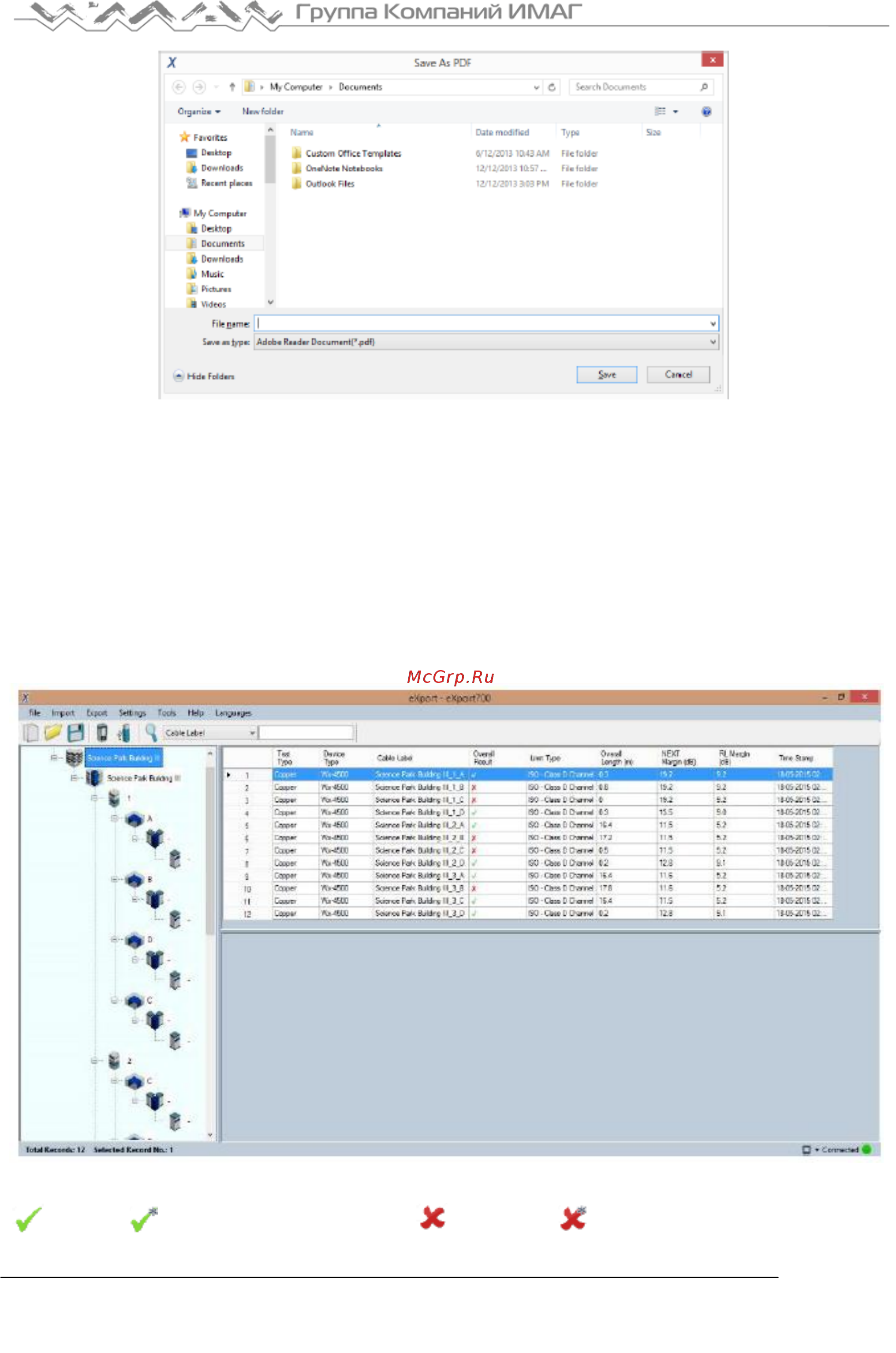

Глава 3: Управление данными
Просмотр результатов тестирования
1. После импортирования результаты тестирования будут отображаться в виде общих данных. Чтобы
просмотреть все результаты тестирования, щелкните кнопкой мыши на названии проекта. Для
просмотра результатов тестирования, сохраненных для одной площадки, щелкните кнопкой мыши на
названии площадки.
Условные обозначения
Годен
Годен с небольшим
запасом
Негоден
Негоден с небольшим
отклонением
