Стр. 12 из 29
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
Detail (подробная информация) – Выдаются все результаты тестирования, включая все
протестированные параметры, графики, настройки тестирования и информацию об устройстве в
каждой индивидуальной точке.

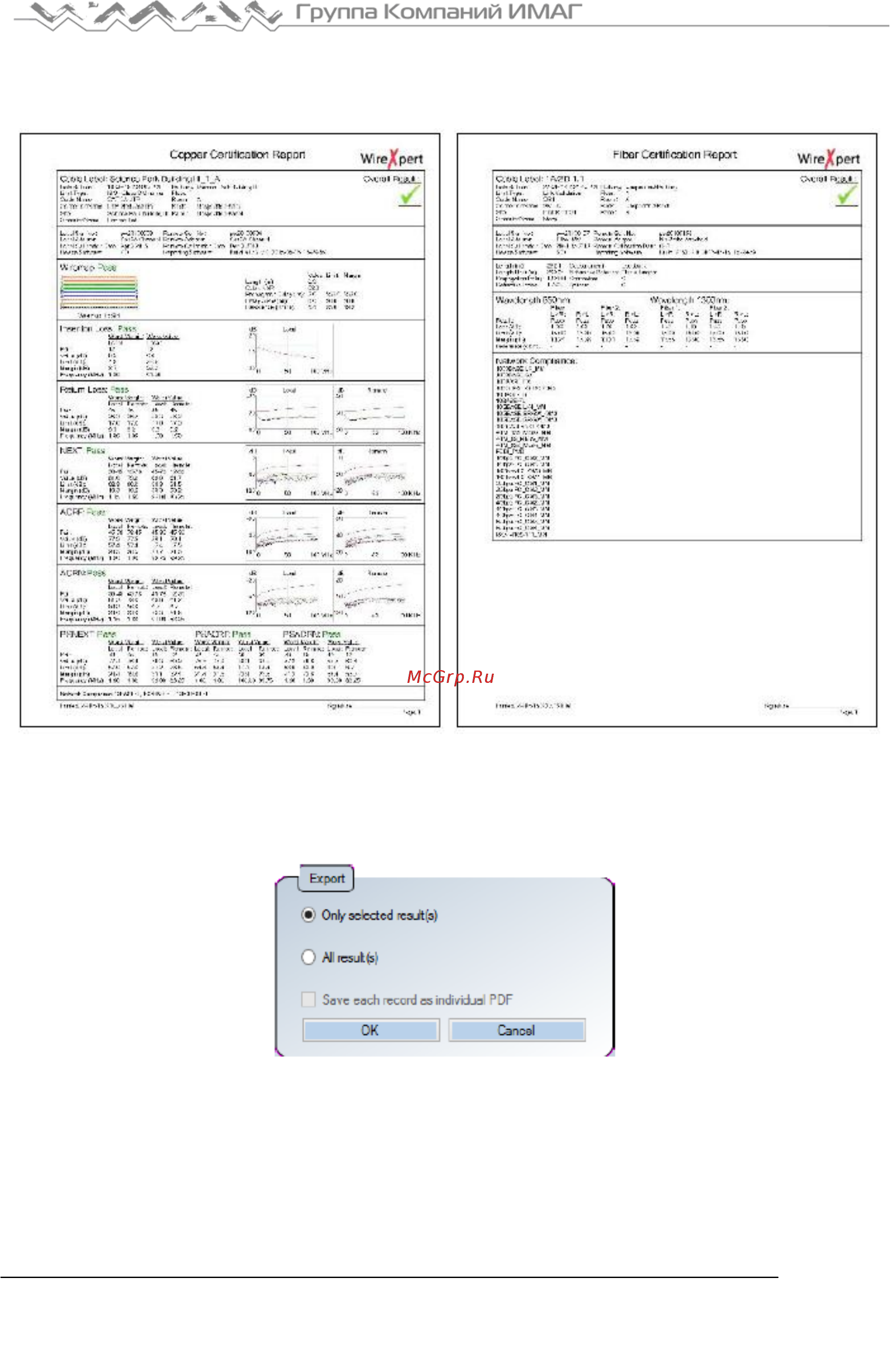

Типовой отчет о сертификации медной кабельной
сети (подробная информация)
Типовой отчет о сертификации оптико-волоконной
кабельной сети (подробная информация)
2. Для получения желаемых результатов выберите Only selected result(s) (только выбранные
результаты), а для всех загруженных результатов выберите All result(s) (все результаты). Чтобы
продолжить, нажмите OK.
3. Выберите каталог для сохранения файла PDF или CSV, введите имя файла и нажмите кнопку Save
(сохранить), чтобы продолжить.
