15
www.ecoflam-burners.com
EN
420010405500
A

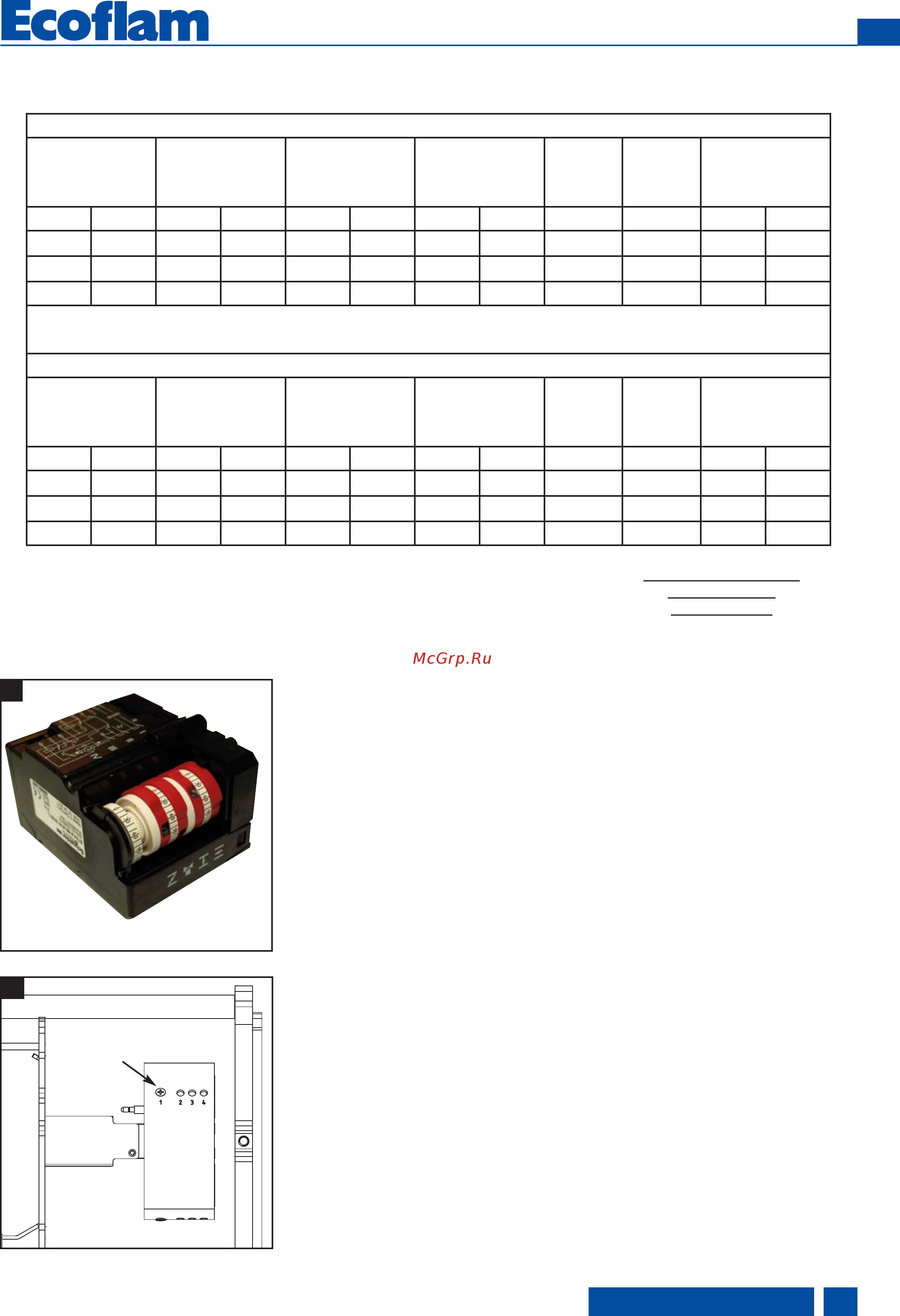

Start up - Setting data table - Air regulation
The settings above are basic settings.
These adjustment values are normally
suitable for commissioning the burner.
These values have been determined in
our test labs and are useful for the first
switch-on as final setting must be done
using a combustion analyzer.
Favourable combustion values can be
achieved using the following nozzles:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
Air damper setting (A).
Remove the cover to gain access to the
adjustment cams. The cams are adjusted
using the screwdriver.
Descrıption:
I - Limit switch for the “HIGH FLAME“
position of the air damper
(MAX POWER).
II - Adjusting cam for the air damper
position at shut down (0°).
III - Auxiliary switch for the release of the
second stage valve (HIGH FLAME).
IV - Limit switch for the “LOW FLAME“
position of the air damper.
B
Note : Cam III (to enable the stage two
electrovalve to open) is adjusted to an in-
termediate position between the low flame
and high flame positions (to an angle ap-
proximately 5° greater than the low flame
position).
Firing head setting (B).
Slide the burner out off mounting flange.
Modify air cilynder position (1,2,3,4) as
shown in fig.B using a screwdriver. Slide
again the burner in the mounting flange
end fix to the boiler.
Maxflam 30 AB
burner output
kW
pressure in
combustion
chamber
mbar
oil output
kg/h
nozzle 60° HO
pump
pressure
bar
firing head
setting
air damper setting
1° stage 2° stage 1° stage 2° stage 1° stage 2° stage 1° stage 2° stage 1° stage stage
205 274 1,6 3,3 18 24 3,00 1,00 23 1 18° 30°
239 331 1,3 3,7 21 29 3,50 1,50 23 2 20° 40°
274 388 1 4 24 34 4,00 2,00 23 3 20° 60°
Maxflam 50 AB
burner output
kW
pressure in
combustion
chamber
mbar
oil output
kg/h
nozzle 60° HO
pump
pressure
bar
firing head
setting
air damper setting
1° stage 2° stage 1° stage 2° stage 1° stage 2° stage 1° stage 2° stage 1° stage stage
205 296 1,5 3,5 18 26 3,00 1,50 23 1 15° 40°
262 388 1,3 4 23 34 4,00 2,00 22 2 20° 50°
308 479 1,4 4,7 27 42 4,50 2,50 23 3 20° 50°
