![Ecoflam MAXFLAM 30 TL [20/52] Contenuti general](/img/pdf.png)

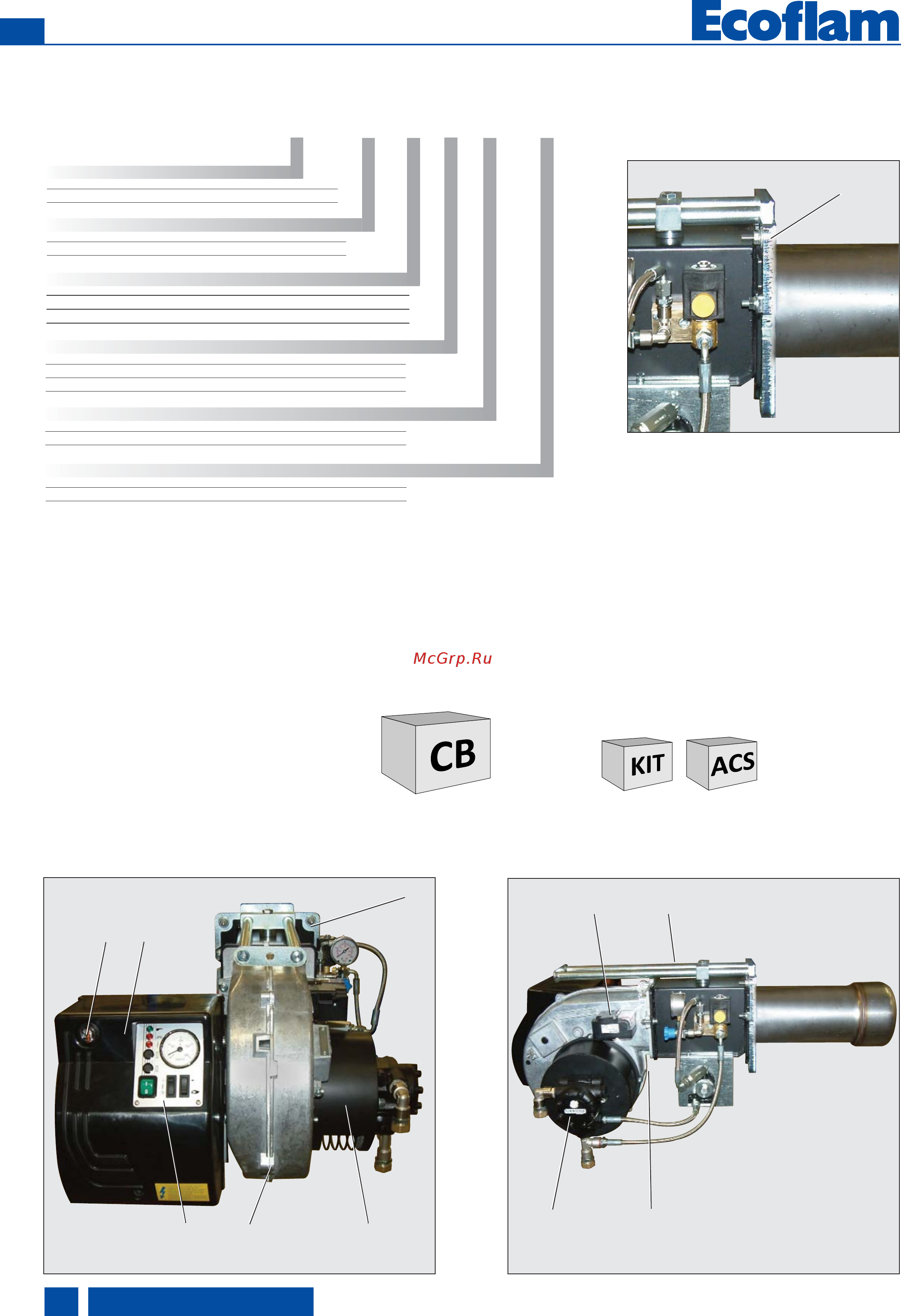

Ecoflam MAXFLAM 30 TL [20/52] Contenuti general
![Ecoflam MAXFLAM 30 TL [20/52] Contenuti general](/views2/1494007/page20/bg14.png)
420010405500
IT
www.ecoflam-burners.com
20
A1 Landis LMO44 programmatore di
comando e sicurezza
M1 Motore elettrico per pompa e ventola
T1 Trasformatore d'accensione
5 Viti di fissaggio piastra
9 Pannello elettrico
15 Flangia bruciatore
16 Pulsante di sblocco
102 Pompa olio
103B Regolazione dell’aria
113 Cuffia aria
Contenuti generali - Descrizione del bruciatore
Imballaggio
CB: BRUCIATORE COMPLETO
- 1 sacchetto :
- manuale tecnico in multilingue.
- filtro e tubi flessibili.
- ugello e chiave per ugello.
- viti, dadi e rosette.
KIT & ACS ordinabili e
consegnati separatamente
15
113
9
103B
M1
15
102
MAXFLAM 30 AB TC 230-400-50
MAXFLAM Olio pesante
NOME
MAXFLAM D 30 30 kg/h
MODELLO (Gas: kW; Olio pesante: kg/h)
TIPO DI FUNZIONAMENTO
TC Testa corta
TL Testa lunga
TIPO TESTA
Oilo combustibile: max visc. 50° E a 50°C
COMBUSTIBILE
230-400V/50Hz 230-400 Volt, 50 Hz
TENSIONE DI ALIMENTAZIONE
- 1 stadio
