Ecoflam MAXFLAM 30 TL [21/52] Funzion
![Ecoflam MAXFLAM 30 TL [21/52] Funzion](/views2/1494007/page21/bg15.png)
O
F
H
E
G
I
D
A
B
N
Funzione - Funzioni generali di sicurezza
Funzione di esercizio
- Dare tensione all’impianto. Al raggiungi-
mento della temperatura impostata sul ter-
mostato di lavoro, e con i contatti caldaia
chiusi, l’apparecchiatura di controllo avvia il
ventilatore, la pompa del combustibile ed il
trasformatore di accensione. Nello stesso
tempo, vengono attivate le resistenze che
servono a mantenere ad un valore costante
la temperatura del combustibile nel bari-
lotto.
- Il motore si avvia, l'accensione si
inserisce e si avvia il tempo di
preventilazione di 25 sec.
- Durante la preventilazione, viene
controllata la presenza della fiamma
segnale sul focolare.
- Al termine della preventilazione, si
aprono le elettrovalvole del olio e
il bruciatore si avvia.
- Il funzionamento del bruciatore
disinserisce l'accensione.
Disinserimento normale
- Il termostato della caldaia interrompe
la richiesta di calore.
- L'elettrovalvola del olio si chiude
e la fiamma si spegne.
- Il motore del bruciatore si spegne
- Il bruciatore è pronto al funzionamento.
Funzione di sicurezza
Uno spegnimento a causa di possibili
disturbi avviene:
- se durante la preventilazione è
presente una fiamma-segnale
(monitoraggio luce esterna);
- se all'accensione (consenso al
combustibile) dopo 5 sec. (tempo di
sicurezza) non si è accesa nessuna
fiamma;
- se, in caso di spegnimento della
fiamma quando l'impianto è in funzione,
dopo un infruttuoso tentativo di riavvio non
si genera alcuna fiamma.
Uno spegnimento in presenza di
eventuali anomalie viene segnalato
mediante accensione della lampadina
di segnalazione guasti e può essere
nuovamente resettato non appena
eliminata la causa del malfunzionamento
e dopo l'azionamento del pulsante di
sblocco.

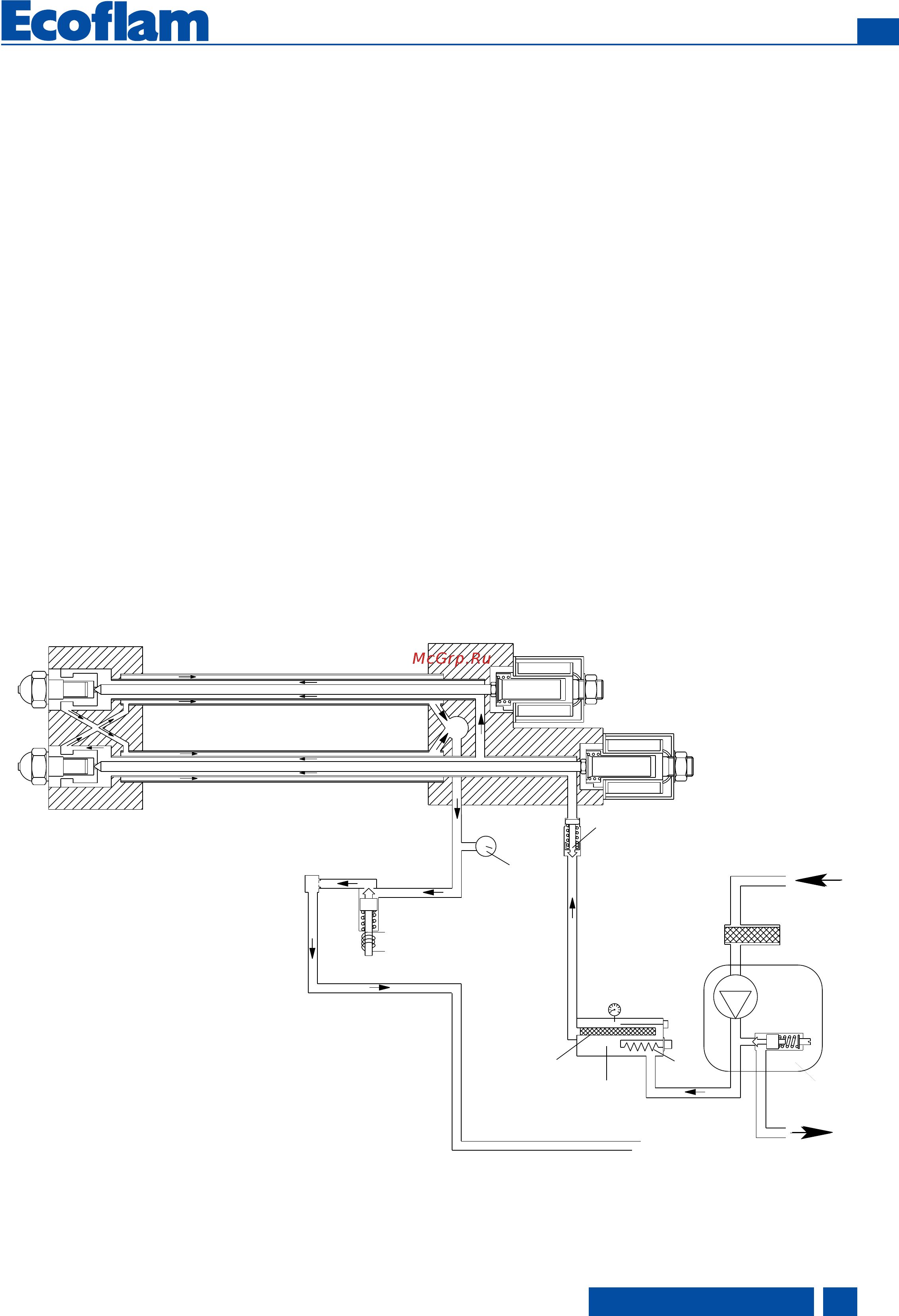

Legenda :
A. Elettrovalvola 1° Stadio (N.C.)
B. Elettrovalvola 2° Stadio (N.C.)
D. Orifizio.
E. Barilotto.
F. Valvola antigas.
G. Resistenze / Resistors / Résistences / Resistencias
H. Filtro.
I. Pompa combustibile.
N. Manometro.
O. Elettrovalvola (N.O.).
N.C. = Norm. chiusa
N.O. = Norm. aperta
420010405500
IT
www.ecoflam-burners.com
21
