43
www.ecoflam-burners.com
420010405500
RU

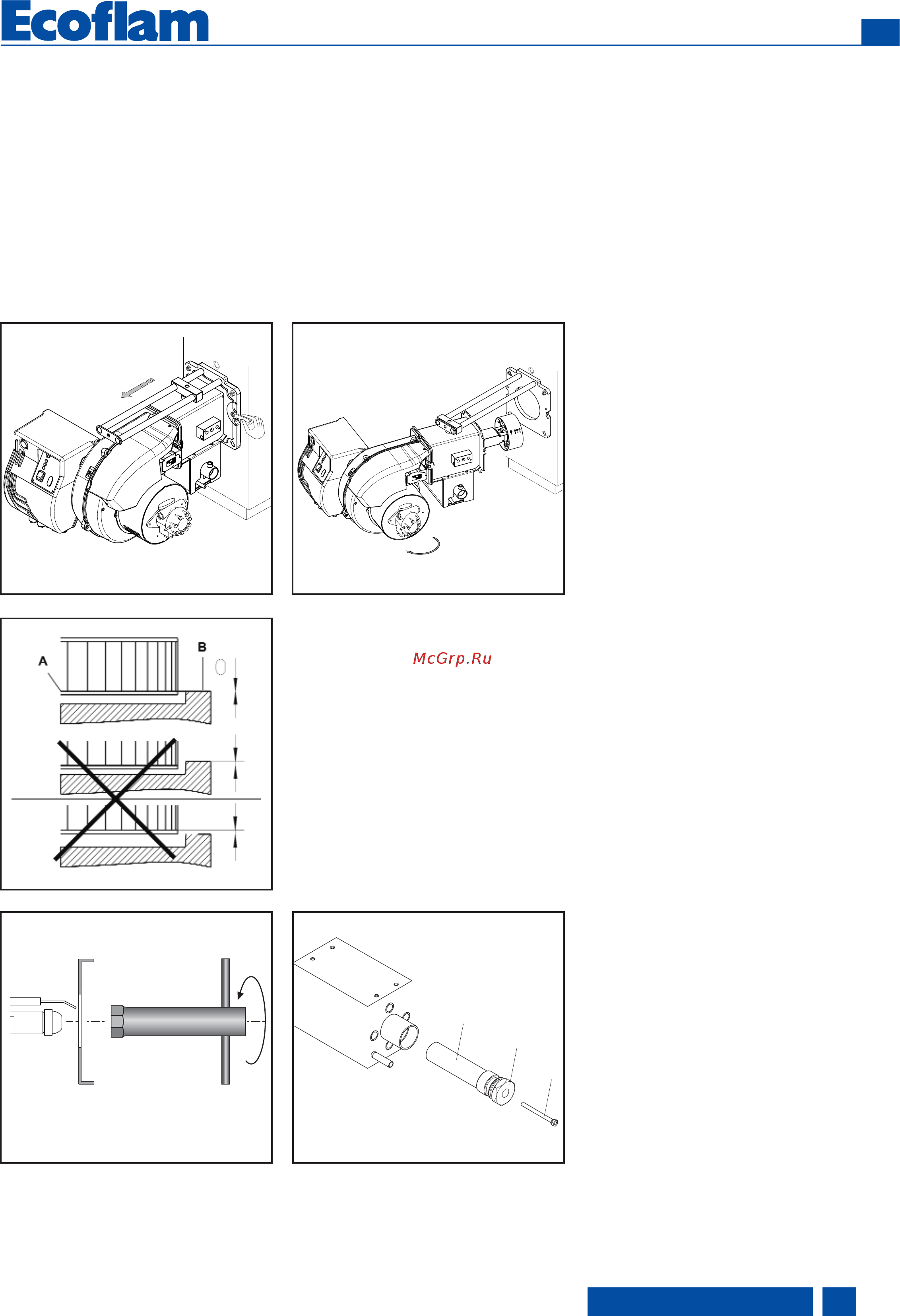

Техническое - Работы по техническому обслуживанию
Агрегат вентилятора
При замене электродвигателя или
рабочего колеса, сверяйтесь с
приведенной напротив схемой
установки. Внутренняя сторона A
фланца рабочего колеса должна быть
на одном уровне с панелью B. Вставьте
линейку между лопатками рабочего
колеса и приведите элементы A и B к
одному уровню, Затянуть винт без
головки с надрезом на крыльчатке
вентиляторе.
Работы по техническому
обслуживанию котла и горелки
должны выполняться только
специалстом-теплотехником. Для
обеспечения регулярного
обслуживания пользователю
рекомендуется заключить договор на
техническое обслуживание.
Внимание
• Перед выполнением любых работ по
техническому обслуживанию и очистке
отключите электропитание.
• Блокирование и компоненты головки
Могут быть горячими.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
дымовых газов.
• Выполняйте очистку котла, если
температура продуктов сгорания более
чем на 30° C превышает значение
температуры, измеренное при пуске
горелки в эксплуатацию.
• С целью упрощения контроля
установить дисплей для визуализации
температуры выхлопных дымов.
Положения техобслуживания
• After removing the screws pull the burner
out of the flange and turn to maintenance
(as show in picture) to :
nozzle change
electrodes change and setting
combustion disc cleaning/change
air cylinder setting
Положения для технического
обслуживания
Положение для технического
• Проверьте рабочее колесо
вентилятора и корпус и убедитесь, что
они не повреждены.
Положение для технического
• Проверьте и очистите головку горелки.
• Замените форсунку.
• Проверьте электроды, при
необходимости отрегулируйте или
замените их.
• Установите головку горения.
Проверьте регулировки.
• Установите горелку.
• Запустите горелку, проверьте процесс
сгорания и, при необходимости,
откорректируйте регулировки горелки.
Положение для технического
• Все компоненты системы подачи
топлива (шланги, насос, трубка
соединения с линией форсунки) и их
соединения должны быть проверены
(герметичность, износ) и, при
необходимости, заменены.
• Проверьте все электрические
подключения и кабели, при
необходимости замените их.
• Проверьте состояние фильтра насоса
и, при необходимости, очистите его.
Чистка и замена форсунки
Для демонтажа форсунки пользуйтесь
исключительно имеющимся в комплекте
ключом. Обратите внимание на то,
чтобы не повредить электроды.
–
+
B
A
C
ОБСЛУЖИВАНИЕ ФИЛЬТРОВ БАЧКА-
ПОДОГРЕВАТЕЛЯ
1 - Выключить горелку
and make cold to
leave
.
2 -
Take off oil thermometer bulb C.
3 - Ослабить винт В и слить из бачка
мазут, так чтобы его уровень
опустился ниже фильтра
4 - Отвинтить и извлечь из посадочного
гнезда шток А.
5 - После чистки фильтра собрать его
как показано на рисунке и вставить в
посадочное гнездо.
Напоминаем, что во время работы
горелки бачок-подогреватель находится
под давлением приблизительно 23 бар,
поэтому проводить вышеописанные
работы при работающей горелке очень
опасно.
Установите новую форсунку, при этом
монтаж следует выполнять с
максимальной осторожностью.NB:
После замены форсунки обязательно
проверьте положение электродов (см.
рис.). Неправильное положение
электродов может затруднить розжиг
горелки.
