Ecoflam MAXFLAM 30 TL [40/52] Установк
![Ecoflam MAXFLAM 30 TL [40/52] Установк](/views2/1494007/page40/bg28.png)
40
www.ecoflam-burners.com
420010405500
RU
Установка - Линия питания горючего

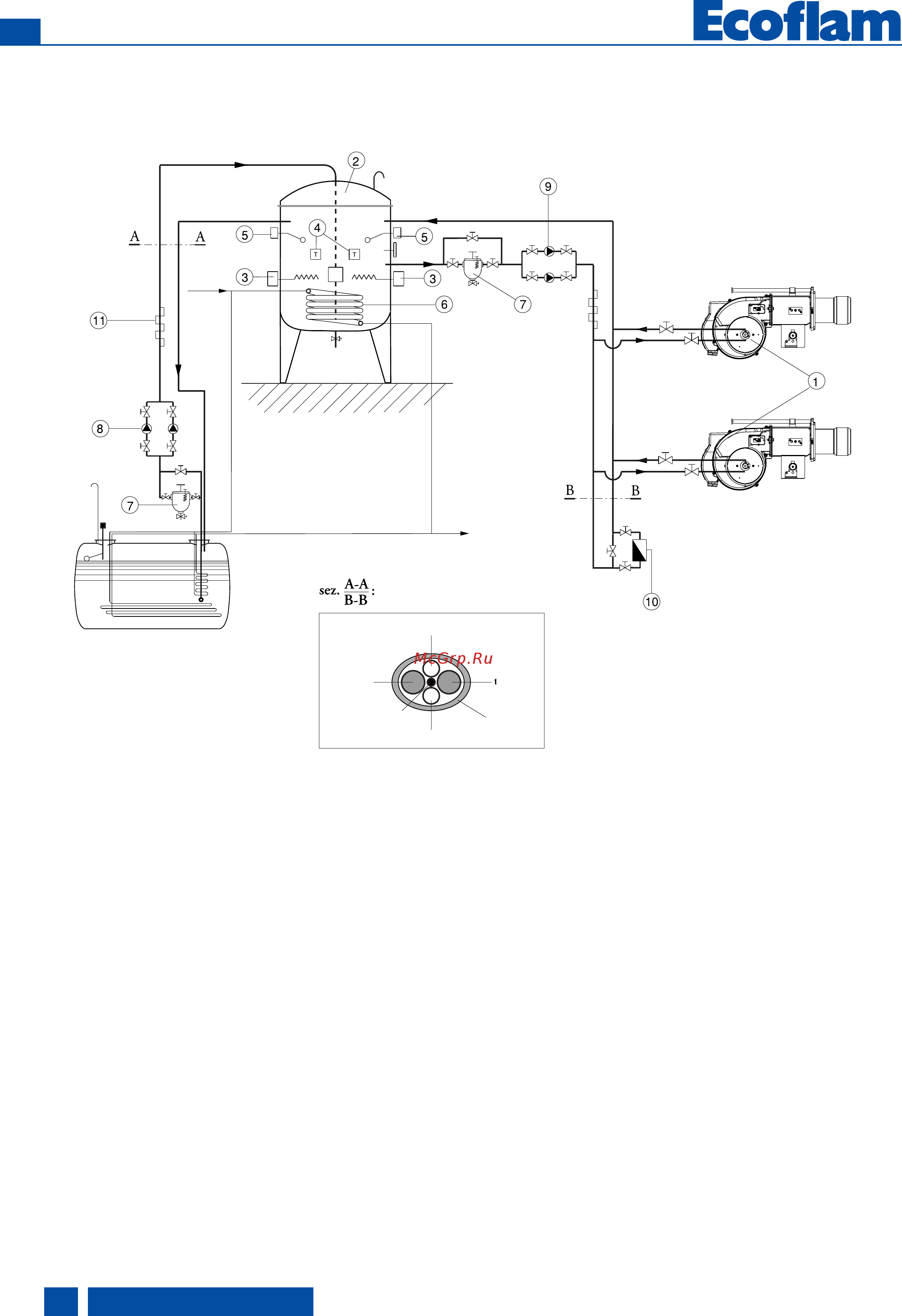

Схема подачи мазута с вязкостью не более 50°E при 50°C
ВНИМАНИЕ: Все топливопроводы должны быть оснащены греющим кабелем и изолированы (см. сеч. А-А).
1 - Горелка
2 - Топливный бак
3 - Змеевик подогрева
4 - Предохранительный / рабочий
термостат
5 - Реле уровня
6 - Змеевик подогрева
7 - Самоочищающийся фильтр
8 - Перекачивающие насосы
9 - Циркуляционные насосы
10 - Регулятор
11 - Греющий кабель
Горяча
я вода
Return
hot water pipe
hot water pipe
oil pipe
oil pipe
heating cable
insulation
section
