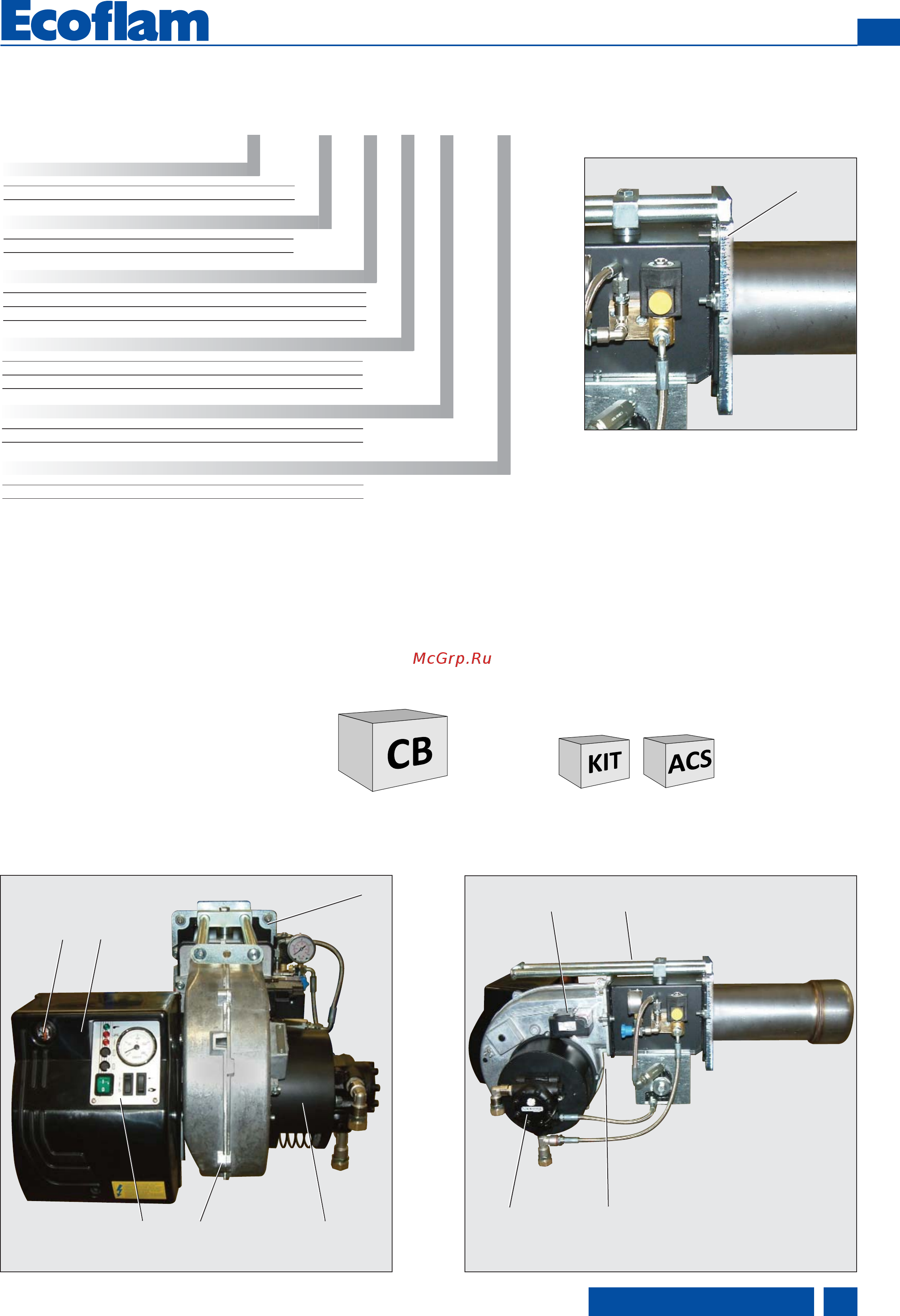

A1 Landis LMO44 control box
M1 Electric motor for pump and
blower wheel
T1 Ignition transformer
5 Fastening screws for equipment plate
9 Electric switch board
15 Burner flange
16 Release knob
102 Heavy-oil pump
103B Air regulation
113 Air intake
Contents - Burner description
Scope of delivery
CB: COMPLETE BURNER
- 1 bag including :
- multilanguage technical manual.
- filter and hoses.
- nozzle and spanner.
- screws, nuts and washer.
KIT & ACS delivered separately
15
113
9
103B
M1
15
102
MAXFLAM 30 AB TC 230-400-50
MAXFLAM Heavy oil
RANGE NAME BY FUEL TYPE
MAXFLAM 30 30 kg/h - 349 kW
MODEL SIZE (Gas: kW; Oil: kg/h)
OPERATION TYPE
TC Short head
TL Long head
HEAD TYPE
Heavy oil
FUEL
230-400V/50Hz 230-400 Volt, 50 Hz
ELECTRICAL POWER SUPPLY
- 1 stage
AB 2 stages
420010405500
EN
www.ecoflam-burners.com
7
16
A1
T1
5
