10
www.ecoflam-burners.com
RU
420010522101

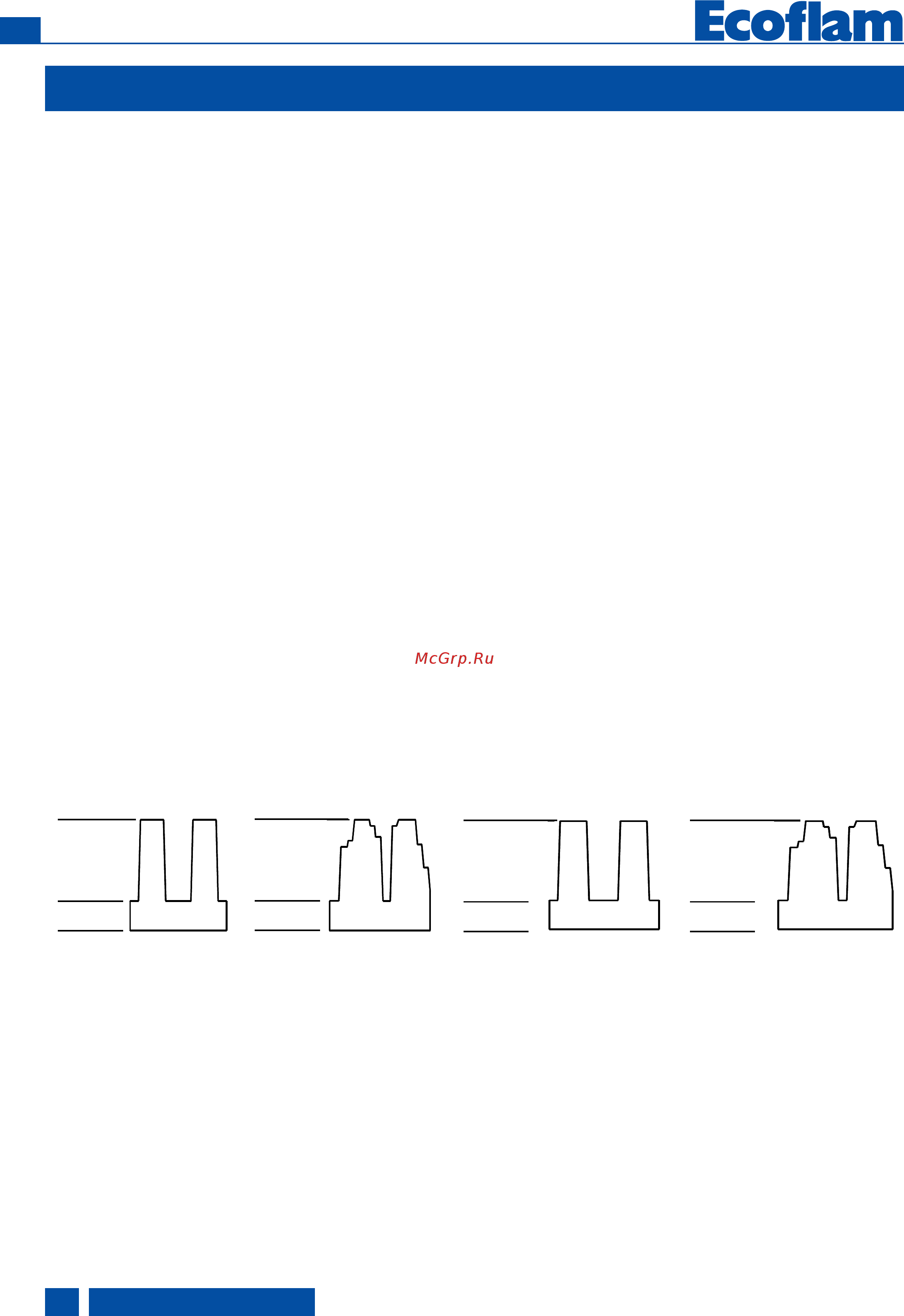

Режим эксплуатации на мазуте – общие предохранительные функции
ВВОД В ЭКСПЛУАТАЦИЮ
Как только от топочной установки
затребовано тепло, цепь управления
горелкой замыкается и начинается
выполнение программы.
После выполнения программы
осуществляется запуск горелки.
Перед каждым запуском горелки
производится автоматическая проверка
герметичности газовых клапанов.
При неработающей горелке воздушная
заслонка находится в закрытом
положении.
Электрический сервопривод приводит
закрытую воздушную заслонку в
положение полной нагрузки для
вентиляции топочной камеры и
вытяжных каналов заданным
количеством воздуха.
Вскоре после начала предварительной
продувки в течение определенного
времени должно произойти
переключение предохранителя
дефицита воздуха в рабочее
положение, т.е. должно быть достигнуто
установленное значение минимального
давления воздуха, которое будет
поддерживаться до отключения горелки.
По истечении заданного времени
предварительной продувки воздушная
заслонка переводится в положение
частичной нагрузки, принцип
управления связан с газовой заслонкой.
Затем происходит предварительный
розжиг и подача жидкого топлива.
Электромагнитные клапаны
открываются и деблокируют подачу
находящегося под давлением жидкого
топлива к форсунке и к обратной линии.
Топливо распыляется, смешивается с
воздухом для горения и
воспламеняется.
В течение предохранительного времени
пламя стабилизируется.
По истечении предохранительного
времени от датчика пламени топочный
автомат должен получить сигнал
пламени, который должен сохраняться
вплоть до регулируемого отключения.
Программа ввода горелки в
эксплуатацию завершена.
РЕЖИМ ЭКСПЛУАТАЦИИ НА МАЗУТЕ
После образования пламени регулятор
мощности переводит горелку в рабочий
режим. С этого момента регулятор
мощности автоматически управляет
горелкой между частичной и полной
нагрузками.
В зависимости от тепловой нагрузки
электрический сервопривод
механической комбинированной
системы управления получает через
регулятор команду ОТКР. или ЗАКР. и,
соответственно, увеличивает или
уменьшает расход жидкого топлива и
воздуха.
Эта комбинированная система
управления изменяет положения
топливного клапана и воздушной
заслонки и тем самым регулирует
расход жидкого топлива и расход
воздуха. Горелка может управляться в
2-ступенчатом скользящем режиме или,
при наличии соответствующего
регулятора, в плавном режиме.
При плавном управлении горелка будет
работать с любой требуемой нагрузкой
между положениями частичной и
полной нагрузки. Отключение горелки
осуществляется из положения
частичной нагрузки. Воздушная
заслонка при остановке горелки
закрывается и препятствует
прохождению холодного воздуха через
корпус горелки, теплообменник и
дымоход. Потери по причине
внутреннего охлаждения сводятся к
минимуму.
ОБЩИЕ ПРЕДОХРАНИТЕЛЬНЫЕ
ФУНКЦИИ
Если при запуске горелки (деблокировке
топлива) не образуется пламя, то по
истечении предохранительного времени
горелка отключается (аварийное
отключение).
Сбой пламени во время работы,
дефицит воздуха во время
предварительной вентиляции или
потеря давления при эксплуатации
горелки также ведут к аварийному
отключению.
Исчезновение сигнала пламени в конце
предохранительного периода и во
время предварительной вентиляции
(контроль постороннего света) приводит
к аварийному отключению и блокировке
топочного автомата.
При неисправности загорается
аварийная сигнальная лампочка.
Топочный автомат можно деблокировать
сразу же нажатием деблокирующей
кнопки. Топочный автомат возвращается
в стартовое положение и начинает
повторный запуск горелки.
При падении напряжения в сети
происходит обычное отключение
горелки. После восстановления
напряжения может последовать
автоматический повторный запуск, если
только не было другой блокировки,
например, от предохранительной
системы. При любой неисправности
подача топлива немедленно
прекращается. Одновременно
останавливается топочный автомат, а с
ним и индикатор местонахождения
неисправности.
Символы будут указывать вид
неисправности.
Zündung/Ventile
Pumpe
Teillast
EIN
Betriebsstellung
Leistungsregulierung
Freigabe
Vollast
AUS
Zündung/Ventile
Pumpe
Teillast
EIN
Freigabe
Leistungsregulierung
Betriebsstellung
Vollast
AUS
Ɋɟɝɭɥɢɪɨɜɚɧɢɟ
ɠɢɞɤɨɟɬɨɩɥɢɜɨ:
ɫɬɭɩɟɧɱɚɬɨɟɫɤɨɥɶɡɹɳɟɟɉɥɚɜɧɨɟ
Leistungsregulierung
Zündung
Gasventile
EIN
Teillast
Freigabe
AUS
Betriebsstellung
Vollast
Leistungsregulierung
EIN
Gasventile
Zündung
Startlast
Teillast
Freigabe
AUS
Betriebsstellung
Vollast
ɫɬɭɩɟɧɱɚɬɨɟɫɤɨɥɶɡɹɳɟɟɉɥɚɜɧɨɟ
Ɋɟɝɭɥɢɪɨɜɚɧɢɟɝɚɡ:
ɉɨɥɧɚɹɧɚɝɪɭɡɤɚ
Ɋɚɛɨɱɟɟɩɨɥɨɠɟɧɢɟ
Ɋɟɝɭɥɹɬɨɪɦɨɳɧɨɫɬɢ
ɉɨɞɚɱɚɬɨɩɥɢɜɚ
ɑɚɫɬɢɱɧɚɹɧɚɝɪɭɡɤɚ
Ɋɨɡɠɢɝɤɥɚɩɚɧɵ
ɇɚɫɨɫ
ɉɨɥɧɚɹɧɚɝɪɭɡɤɚ
Ɋɚɛɨɱɟɟɩɨɥɨɠɟɧɢɟ
Ɋɟɝɭɥɹɬɨɪɦɨɳɧɨɫɬɢ
ɉɨɞɚɱɚɬɨɩɥɢɜɚ
ɑɚɫɬɢɱɧɚɹɧɚɝɪɭɡɤɚ
Ɋɨɡɠɢɝɤɥɚɩɚɧɵ
ɇɚɫɨɫ
ONOFF ONOFF
ONOFF
ɉɨɥɧɚɹɧɚɝɪɭɡɤɚ
Ɋɚɛɨɱɟɟɩɨɥɨɠɟɧɢɟ
Ɋɟɝɭɥɹɬɨɪɦɨɳɧɨɫɬɢ
ɉɨɞɚɱɚɬɨɩɥɢɜɚ
ɑɚɫɬɢɱɧɚɹɧɚɝɪɭɡɤɚ
Ɋɨɡɠɢɝɤɥɚɩɚɧɵ
ɉɨɥɧɚɹɧɚɝɪɭɡɤɚ
Ɋɚɛɨɱɟɟɩɨɥɨɠɟɧɢɟ
Ɋɟɝɭɥɹɬɨɪɦɨɳɧɨɫɬɢ
ɉɨɞɚɱɚɬɨɩɥɢɜɚ
ɇɚɱɚɬɶɡɚɝɪɭɡɤɭ
ɑɚɫɬɢɱɧɚɹɧɚɝɪɭɡɤɚ
Ɋɨɡɠɢɝɤɥɚɩɚɧɵ
ONOFF
