22

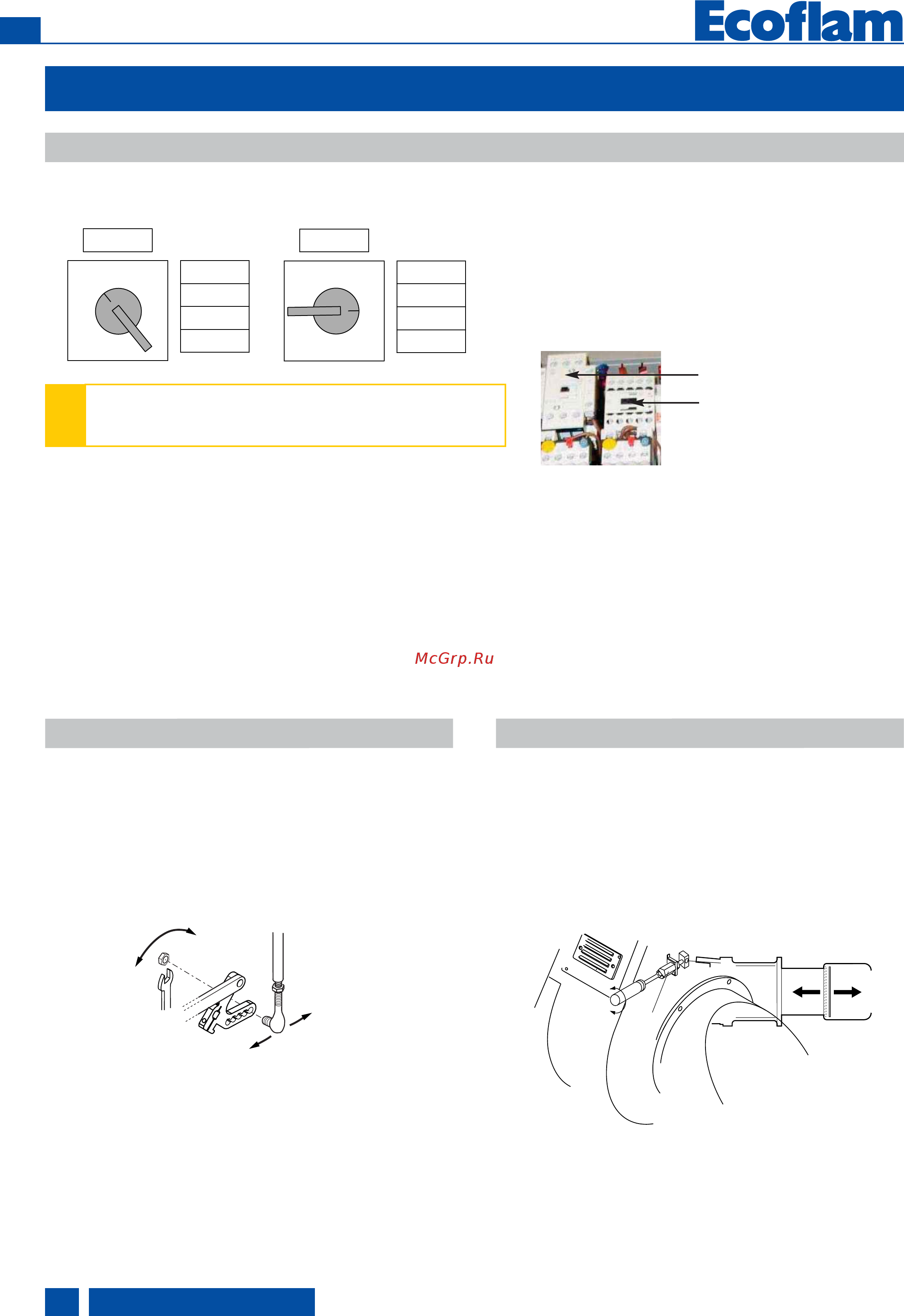

ПУСК СО СТОРОНЫ ЖИДКОГО ТОПЛИВА
Выберите работу на жидком топливе для выполнения запуска на стороне жидкого топлива. На переключателе выберите
минимальную мощность.
Регулировка максимального потока воздуха
ПУСК ГОРЕЛКИ
Контрольная аппаратура запускает цикл предварительной продувки , привод вентилятора и привод топлива и переводит
клапан отбора воздуха в полное открытое положение.
В конце предварительной продувки, контрольный аппаратура запускает сервопривод и положение поджига и запускает
трансформатор. Через несколько секунд контрольная аппаратура открывает клапан жидкого топлива и зажигает пламя. После
стабилизации пламени контрольная аппаратура переведет сервопривод в режим тихого пламени.
При неисправном поджоге, контрольная аппаратура переводит горелку и безопасное положение, в этом случае, необходимо
заново запустить горелку. Постепенно, переведите переключатель в положение 0 для остановки пламени, от низкого пламени
до высокого пламени для стабильного пламени. Для каждого положения от 0 до 90° выполните настройку жидкого топлива,
регулируя возвратное давление жидкого топлива в соответствии с инструкциями, приведенными на следующих страницах. При
достижении сервоприводом положения 90° вы завершили первую настройку потока воздуха и жидкого топлива в соответствии
с требуемой мощностью котла. Проверьте значения сгорания и отрегулируйте давление жидкого топлива.
Настройка огневой головки
Для регулировки максимального потока воздуха см. рисунок
с переключателем для максимальной мощности. Ослабьте
шайбу, держа стержень передачи воздушной заслонки и
измените поток воздуха до тех пор, пока не достигнете
значение сжигания, котрое указано на анализаторе
сжигания. Если не достигнете допустимого расхода воздуха,
необходимо регулировать огневую головку. Сместите
горелку вперед для увеличения потока воздуха и назад для
его уменьшения.
+
+
-
-
Огневая головка предварительно отрегулирована при 50%
от изготовителя. Полная открытая настройка дает
возможность для достижения полной мощности горелки и
полного закрытого положения для достижения минимальной
мощности горелки. Оптимальное положение зависит от
мощности, которое вы хотите достигнуть, но настройка по
умолчанию может быть изменено только если вам не
удалось достигнуть рекомендуемого значения сжигания
регулировкой высокого пламени.
–
+
B
+
--
KMV
KMP
!
KMP - KMV контактор: проверьте направление вращения привода
насоса жидкого топлива и привода вентилятора, нажимайте и не
отпускайте KMP до заполнения контура жидкого топлива.
Если неверно, то поменяйте двефазы электропитания.
Выбор вида топлива - Запуск
0=STOP
0
31
2
3=GAS
2=AUTO
1=OIL
SAgG
SAMA
3=AUTO
2=LOW
1=UP
0=STOP
0
1
2
3
0 : аппаратура управления заблокирована в
среднем диапазоне мощности.
1 : работа на максимальной мощности
2 : работа на минимальной мощности
3 : работа в автоматическом режиме
