420010522101
RU
www.ecoflam-burners.com
12
!
Предупреждение: обслуживание и перемещение должно производиться квалифицированным персоналом. Используйте проушины
для поднятия горелки, чтобы исключить риск опрокидывания и падения горелки.

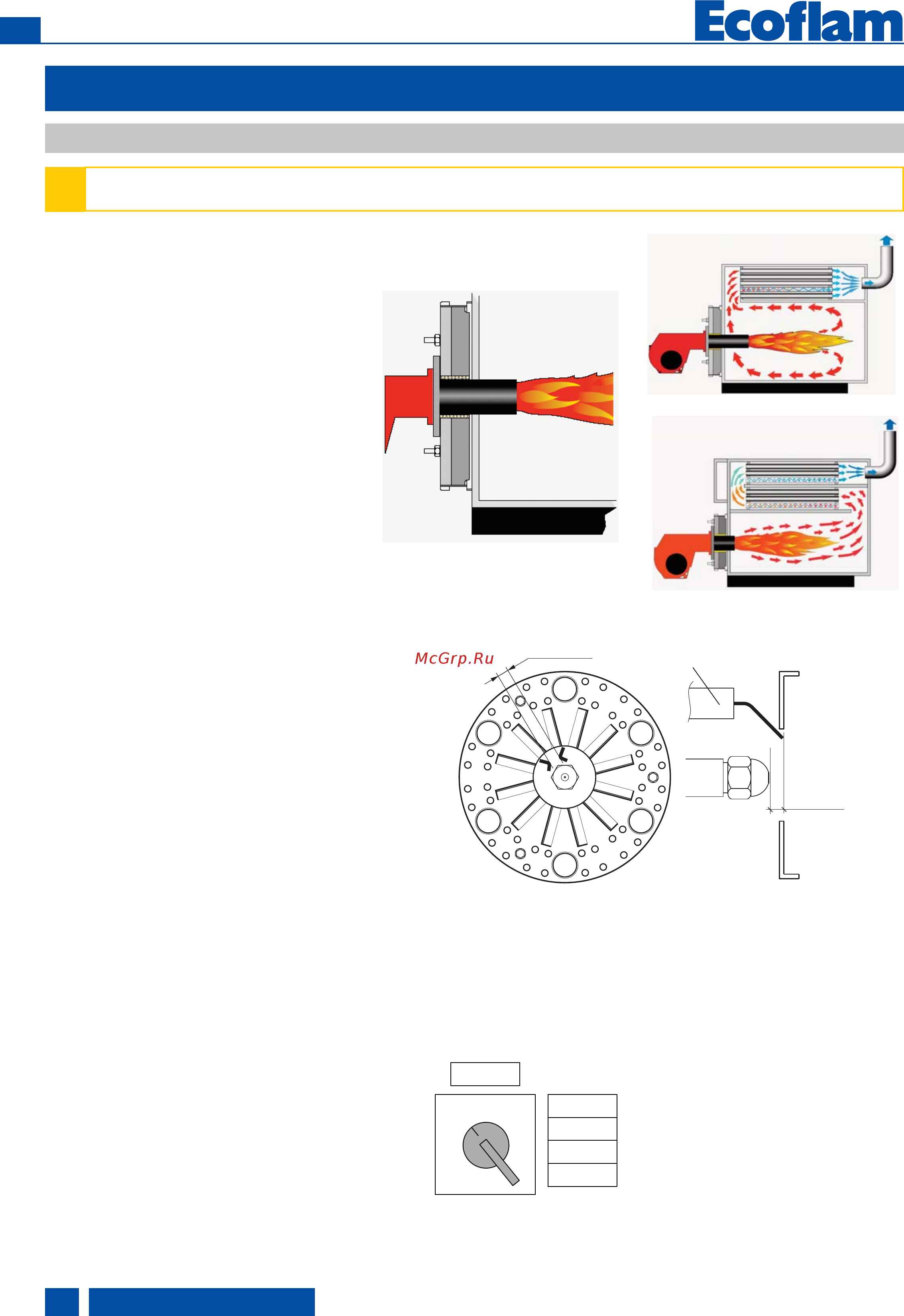

УСТАНОВКА
Установка горелки на котел
Для установки горелки на котел
просверлите плиту котла согласно
размерам, указанным в этой
инструкции, и вставьте горелку,
поднимая и перемещая ее с помощью
проушин.
Поместите прокладку на фланец
горелки и установите горелку в котел,
фиксируя гайками на болтах.
Пространство между жаровой трубой и
котлом должно быть заполнено
соответствующим изолирующим
материалом.
Положение электродов – установка форсунки
3 ÷ 4 mm
5 ÷ 6 mm
Электрод поджига
ФУТЕРОВКА ГОРЕЛКИ
Перед установкой горелки проверьте:
1. В зависимости от типа котла (котел с реверсивной топкой
или трехходовой) проверьте глубину установки жаровой
трубы в соответствии с рекомендациями производителя
котла или проконсультируйтесь с производителем горелки.
2. Поставляемая форсунка для версии с плавным
регулированием должна быть определена с заказчиком
согласно выходной мощности котла и геометрии топочной
камеры, в противном случае мы подберем форсунку для
80% от мощности горелки.
3. Проверьте положение электродов поджига и форсунки в
головке горелки в соответствии с заводскими установками
(см. рисунки). Регулировка смесительного устройства /
устройства поджига в соответствии с выходной мощностью
котла будет производиться при вводе горелки в
эксплуатацию
4. Проверьте, что головка предварительно отрегулирована
на 50%.
Режим выбора топлива
0 - СТОП
1 - ЖИДКОЕ ТОПЛИВО
2 - АВТОМАТИЧ
3 - ГАЗ
Стандартная версия работает в ручном режиме
переключения вида топлива, по запросу может быть
установлен автоматический переключатель топлива.
Система автоматического переключения может
работать от реле давления газа или таймера.
0=STOP
0
31
2
3=GAS
2=AUTO
1=OIL
SAgG
