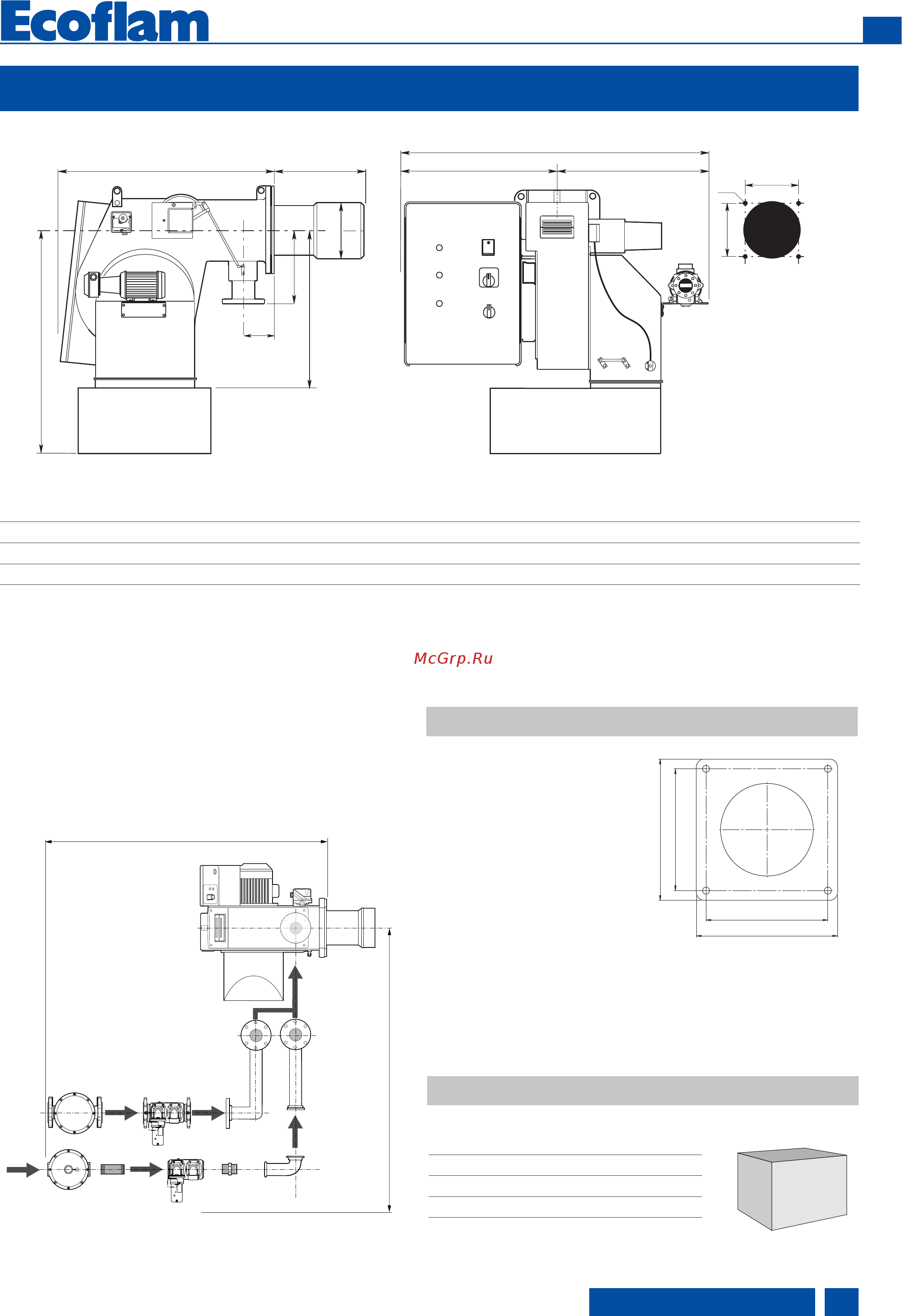

ГАБАРИТНЫЕ РАЗМЕРЫ
Как установить газовую рампу на
горелку и рассчитать габаритные
размеры:
см. страницу с размерами и инструкцию на
газовую рампу для получения подробной
информации
Размеры крепежного
отверстия “I” и “L” указаны в
таблице с размерами.
Отверстие в передней плите
котла должно соответствовать
размеру жаровой трубы “F”
плюс 15-25 мм для удобного
извлечения трубы при
техническом обслуживании.
Крепежный фланец горелка-котел
Упаковка (только горелка)
Предупреждение: пожалуйста, соблюдайте рекомендуемые
размеры отверстия на фланце котла для установки горелки.
Убедитесь в наличии надлежащей изоляции между котлом и
жаровой трубой горелки.
X Y Z кг
MULTICALOR 300.1 1750 2380 1460
MULTICALOR 400.1 1750 2380 1460
Размеры (mm)
D = Короткая головка
D1= Длинная головка
X
Y
Z
A B C D D1 E F G H1 I L M N O
MULTICALOR 300.1 1230 610 620 330 530 900 290 471 746 315 315 M16
195
250
MULTICALOR 400.1 1230 610 620 345 545 900 320 471 746 315 315 M16
195
250
365
365
315
315
