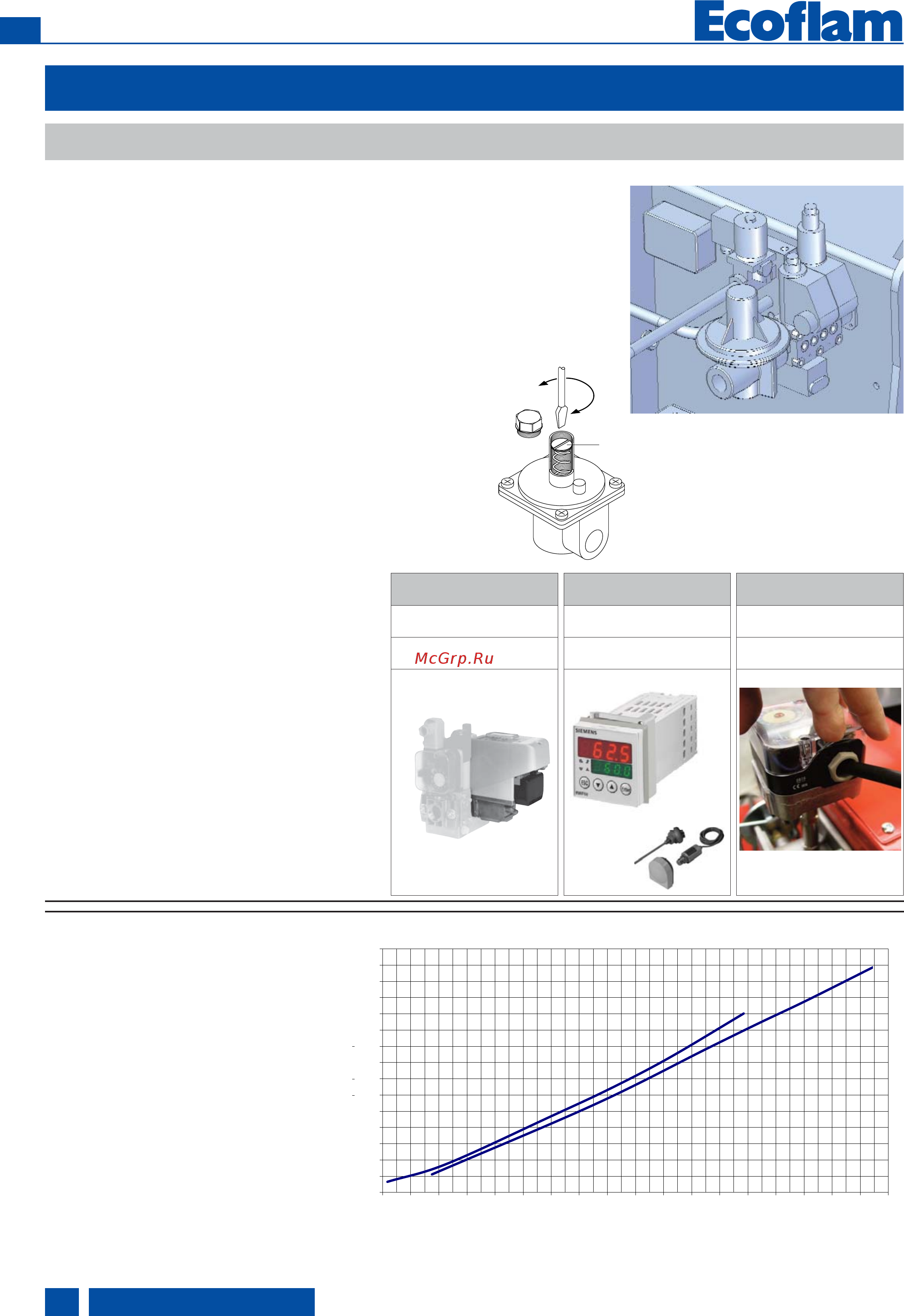

Ecoflam MULTICALOR 300.1 PR TC VGD 20.503 [16/44] Установка
![Ecoflam MULTICALOR 300.1 PR TC VGD 20.503 [16/44] Установка](/views2/1494527/page16/bg10.png)
ДИАГРАММА ПЕРЕПАДА ДАВЛЕНИЯ
ГАЗОВ: головка сгорания -
платформа 320
Диаграмма предоставляет потерю
давления головки сгорания. Для
получения потери давления в сочетании
с разными видами газовых рамп,
необходимо обратиться к диаграмме
потери давления.
ПРЕДУПРЕЖДЕНИЕ:
Необходимо принять во внимание, что
диаграмма потери напора является
примерной и не изменяется в
зависимости от установки напора.
420010522101
RU
www.ecoflam-burners.com
16
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
60 80 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400
pressure mbar
OUTPUT - Stm3/h
Multicalor 400.1
Multicalor 300.1
УСТАНОВКА
Подключение запальной газовой рампы, оснастки и дополнительных компонентов - диаграмма потери
напора
KITTC- Устройство контроля герметичности
Устройство контроля герметичности
предоставляется как набор инструментов и
должен быть собран в основную газовую рампу
согласно инструкции отдельного руководства
газовой рампы.
KITPRES... Реле давления макс
Реле давления макс предоставляется как набор
инструментов и должен быть собран в основную
газовую рампу согласно инструкции отдельного
руководства газовой рампы.
KITMD-регулятор RWF40 PID
Вся прогрессивная горелка может быть
переключены к регулятору с установкой
регулятора PID, которая регулирует
мощность в сочетании с датчиком.
ПОДКЛЮЧЕНИЕ ЗАПАЛЬНОЙ ГАЗОВОЙ РАМПЫ
Запальная газовая рампа уже установлена на горелке и должна быть подключена к
главной трубе подачи газа, желательно используя гибкий шланг. Запальная газовая
рампа состоит из 2 предохранительных клапанов, 1 газового регулятора и фильтра.
Макс. давление на входе - 1 бар.
ПРЕДУПРЕЖДЕНИЕ: Запальная газовая рампа должна подключаться в
соответствии с чертежом газопровода.
РЕГУЛИРОВКА ГАЗОВЫХ КЛАПАНОВ
Примечание : Управляющие клапаны имеют предварительную заводскую
регулировку. Для увеличения или уменьшения потока газа используйте
газовый регулятор.
НАСТРОЙКА РЕГУЛЯТОР ДАВЛЕНИЯ
Регулятор давления со встроенным фильтром должен
устанавливаться таким образом, чтобы обеспечивать стабилизацию
давления газа на выходе и исключать попадание примесей в
газовый клапан. Чтобы увеличить давление газа, снимите крышку
стабилизатора и завинтите винт C. Чтобы понизить давление,
отвинтите винт C и оденьте крышку. Примечание: давление газа на
входе не должно бытр выше указанного максимального давления газа.
+
–
C
Устройство контроля
герметичности
KITTC- модель
Обязателен > 1200 kW
Регулятор
KITMD-RWF 50
Датчик-...
Реле давления макс
KITPRES50
KITPRES150
