УСТАНОВКА

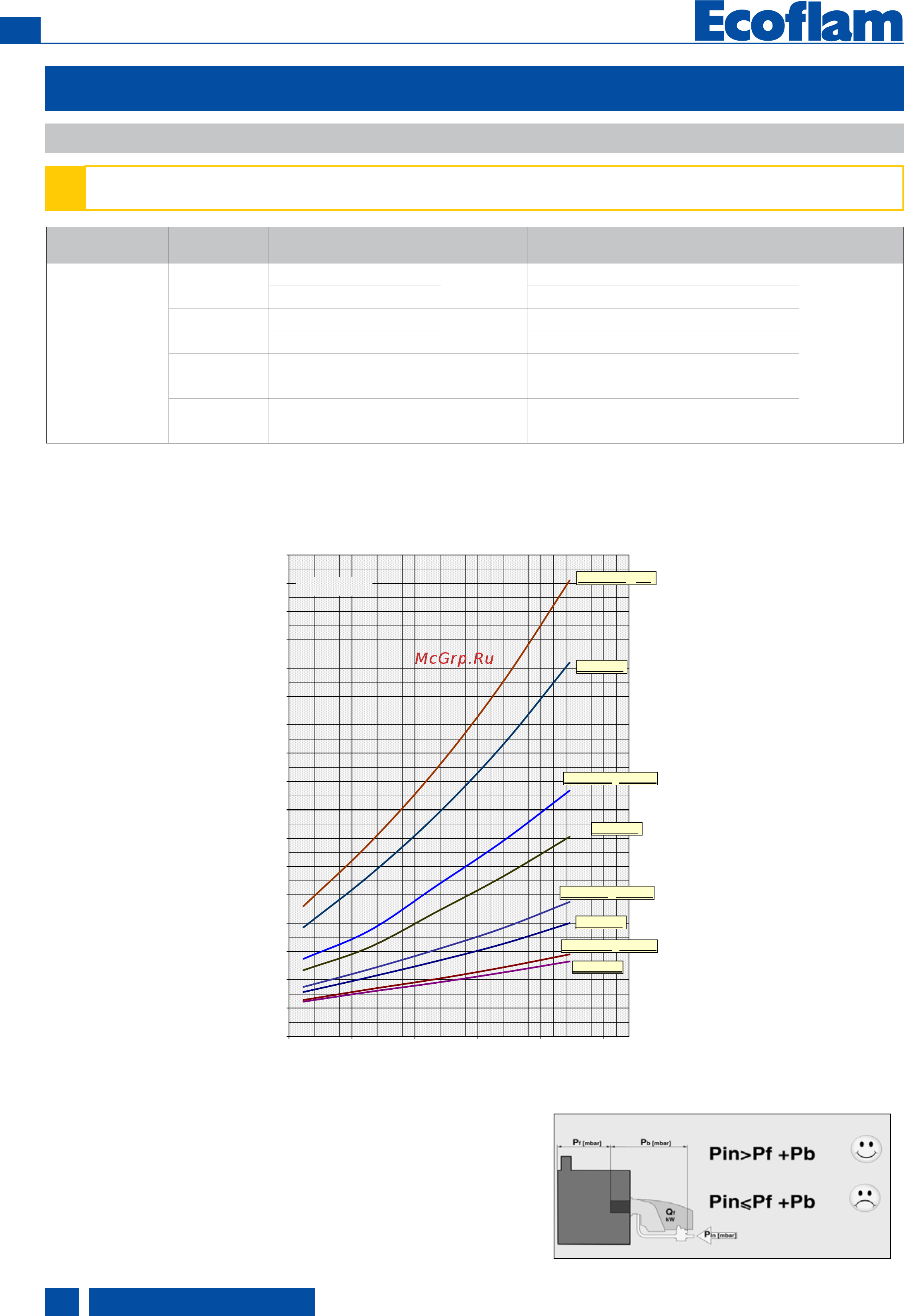

Диарамма перепада давления газов
!
ПАДЕНИЕ ДАВЛЕНИЯ включает в себя: “ГОЛОВКА СГОРАНИЯ + ГАЗОВАЯ РАМПА + ГАЗОВЫЙ РЕГУЛЯТОР И ФИЛЬТР” согласно
стандарту EN676. Противодавление котла (или других устройств) должно быть добавлено/включено для получения минимального
падения давления.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Pf: Противодавление в топке.
Pb: Газовое давление горелки (головка сгорания + газовая рампа).
Pin: Минимальное давление питания.
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
200 250 300 350 400 450
perdite di carico (rampa gas + testa di combustione / pressure drop (gas train + firing head) mbar
VGD 40.080 + F- DN 80
VGD 20.503 + F- 2"
natural gas
VGD 40.080
VGD 20.503
VGD 40.100 + F- DN100
VGD 40.100
VGD 40.065 + F- DN 65
VGD 40.065
2C
поток m
3
/ч
Падение Давления (головка сгорания +газовая рампа) мбар
Горелок Газовая рампа
Рекомендуемые газовые
регуляторы и фильтры
Цвет
пружины
Давление газа вход
МИН [мбар]
Давление газа вход
МАКС [мбар]
Диаграмма
BLU 4000.1 PR
MULTICALOR 400.1
MULTIFLAM 400.1
VGD 40.100
no
нейтральный
27 700
2C
FILTER DN 100 30 700
VGD 40.080
no
нейтральный
40 700
FILTER DN 80 50 700
VGD 40.065
no
нейтральный
75 700
FILTER DN 65 90 700
VGD 20.503
no
нейтральный
135 600
FILTER 2" 170 600
