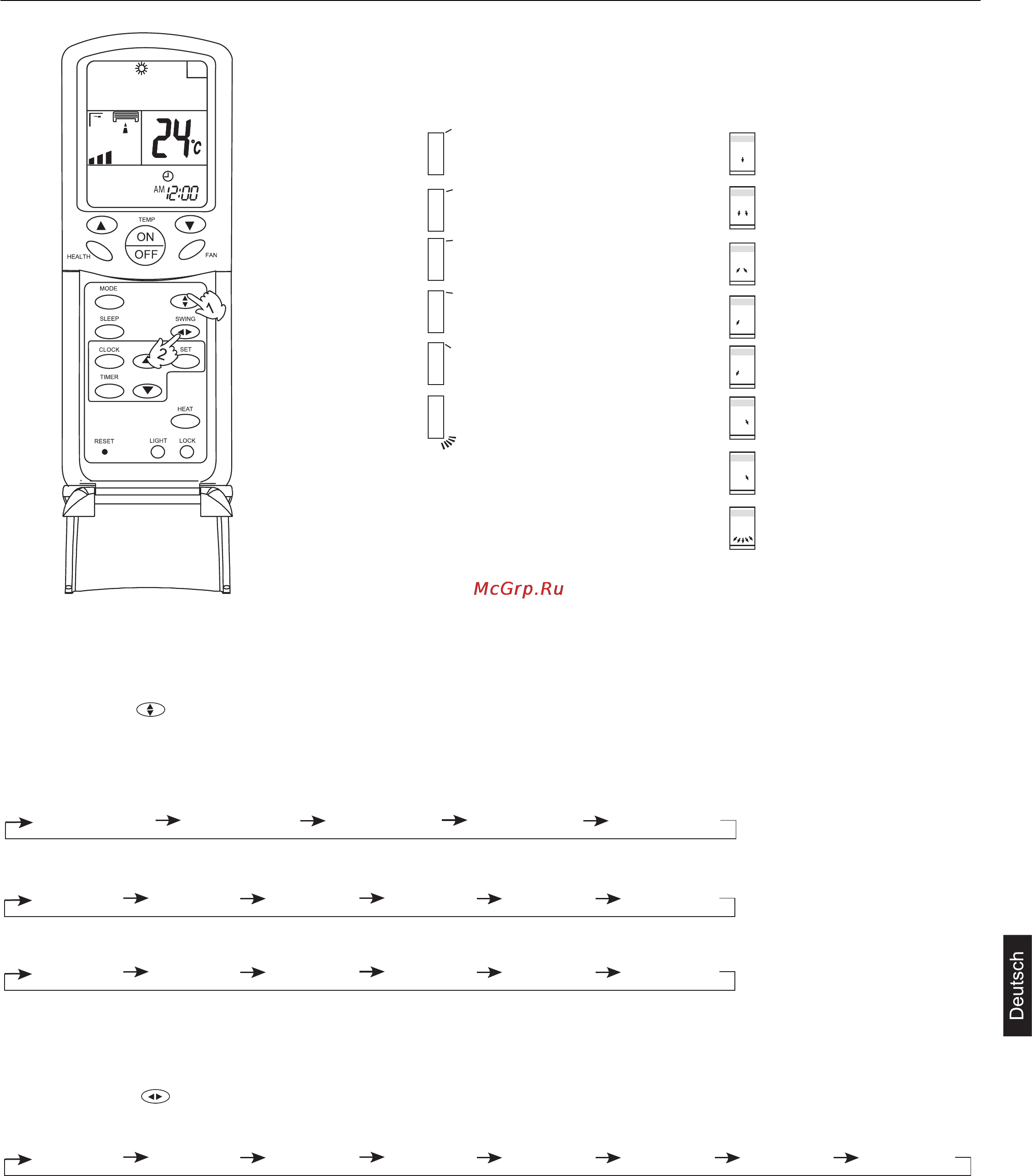

Haier AP482AKEAA+AU48NAIEAA [101/146] Regelung der richtung des luftstroms
![Haier AP482AKEAA+AU48NAIEAA [101/146] Regelung der richtung des luftstroms](/views2/1049684/page101/bg65.png)
Regelung der Richtung des Luftstroms
11
Luftstromleitlamelle
horizontal (oben/unten)
Position 1
Position 2
Position 3
Position 4
Position 5
Position 6
Position 2
Position 3
Position 4
Position 5
Position 6
Position 7
Position 8
Position 1
Dauerschwingen
Dauerschwingen
(nicht verfügbar
für dieses Gerät)
(nicht verfügbar
für dieses Gerät)
nur im Heizbetrieb
Vertikale Luftstromleitlamellen
(rechts/links)
(1) Richtung des Luftstroms oben/unten
Die Taste SWING drücken (Pfeile oben/unten); bei jedem Drücken ändert sich die Richtung des Luftstroms je nach verwendeter
Betriebsart wie folgt:
FERNBEDIENUNG
Kühlbetrieb/Entfeuchtung/Lüftung:
Heizbetrieb:
Auto:
Die horizontalen Luftleitlamellen schwingen entsprechend dem oben dargestellten Schema.
2) Richtung des Luftstroms rechts/links
Die Taste SWING drücken (Pfeile rechts/links); bei jedem Drücken ändert sich die Richtung des Luftstroms wie folgt:
FERNBEDIENUNG
Die vertikalen Luftleitlamellen schwingen entsprechend dem oben dargestellten Schema.
Tipps:
• Im Auto-Modus die Luftleitlamellen nicht berühren, um Schäden zu vermeiden.
• Wenn ein Unterschied zwischen der tatsächlichen und der dargestellten Position bestehen sollte, ON/OFF auf der Bedienblende oder
ON/OFF an der Fernbedienung drücken, um die Luftleitlamellen zu schließen und das Gerät unter realen Bedingungen wieder ein-
zuschalten.
Position 1 Position 2 Position 3 Position 4 Position 6
Position 5 Position 4 Position 3 Position 2 Position 1 Position 6
Position 1 Position 2 Position 3 Position 4 Position 5 Position 6
Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8
