Préparer l'installation
23
Choix du lieu de l’installation de l’unité intérieure
• Position permettant une évacuation facile des condensats et un raccordement pratique avec l’unité extérieure.
• Position éloignée des sources de chaleur, de vapeur et de la lumière directe du soleil afin d’éviter les anomalies de fonctionnement
et les déformations du revêtement du climatiseur.
• Emplacement où l'air émis par le climatiseur peut circuler librement dans la pièce.
• Endroit sans aucun obstacle pouvant obstruer l'aspiration et la sortie de l'air de l'unité intérieure.
• Position proche d’une prise de courant et prévoyant les espaces nécessaires pour l’entretien.
Installation de l’unité intérieure

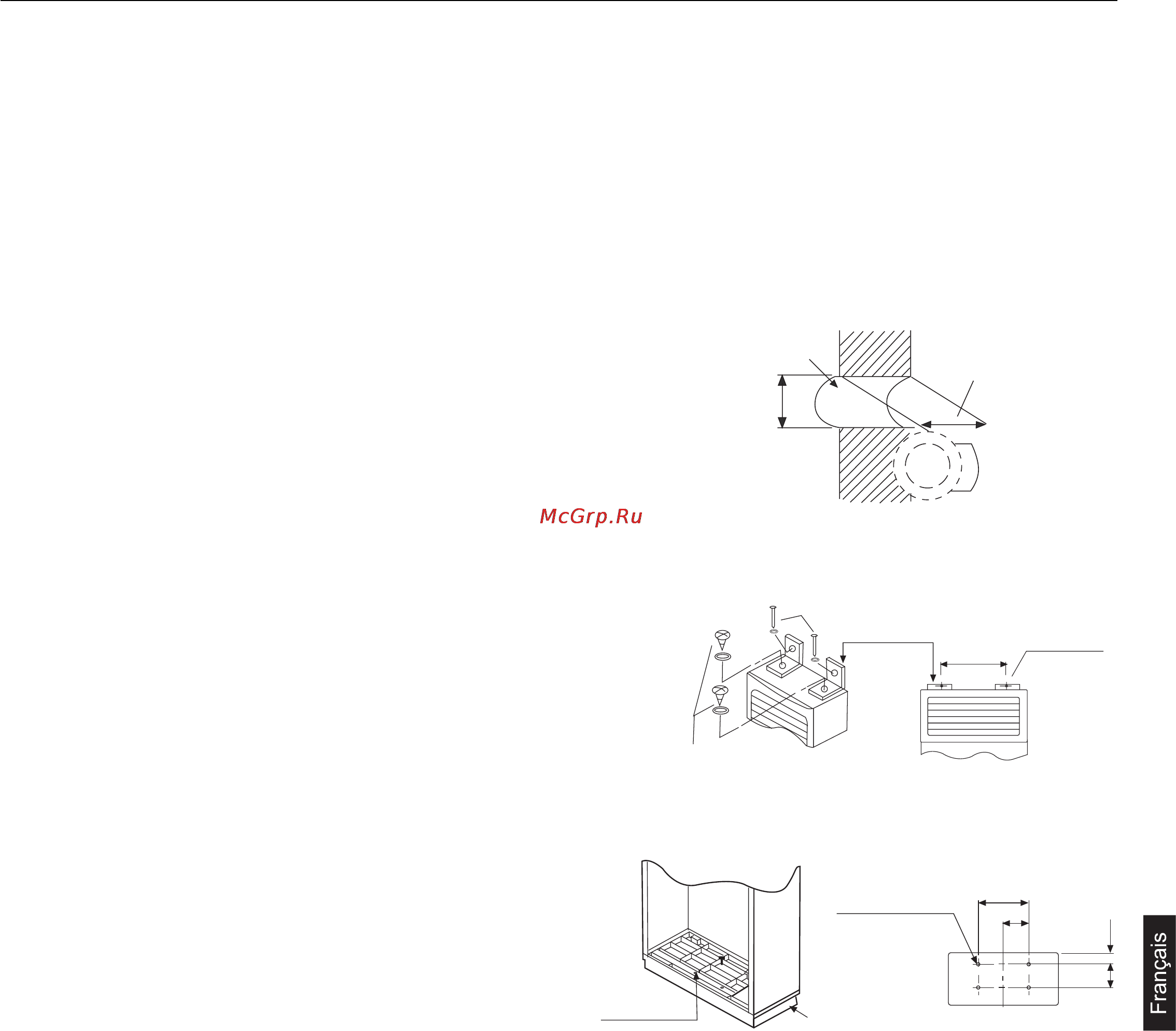

1. Positionnement du trou dans le mur
• La position du trou dans le mur dépend du lieu d’installation et
de la direction de sortie des tuyauteries.
• Percer un trou de 70mm de diamètre, légèrement incliné vers
l’extérieur du mur.
• Appliquer le cache-trou et le sceller avec du mastic après l’ap-
plication.
2. Fixation de l'unité intérieure
Pour empêcher le basculement de l’unité intérieure, fixer l’unité au
mur avec les étriers métalliques et au sol avec les équerres.
Installer l’unité à l’horizontale (pente max. autorisée: 1°).
3. Installation des étriers métalliques
Fixer l’étrier métallique au mur afin qu’il n’y ait aucune fente entre
les deux. Avec l’unité placée verticalement, fixer l’étrier à l’unité avec
les vis, régler la position de l’étrier afin de ne pas laisser d’espaces
entre le panneau supérieur et l’étrier.
4. Installation des équerres
Fixer les équerres afin qu’il n’y ait aucune fente entre l’équerre et l’unité intérieure. Après avoir vérifié que l’unité est placée parfaitement
verticalement par rapport au sol, fixer les vis au sol.
Vis
Clous
Étriers
330
2 trous Ø10
Panneau inférieure
Trou
d’ancrage
260
79
202
130
4 trous Ø14 prof. 30
Côté extérieur
Côté intérieur
Trou dans le mur
Epaisseur
du mur
Ø70mm
