6

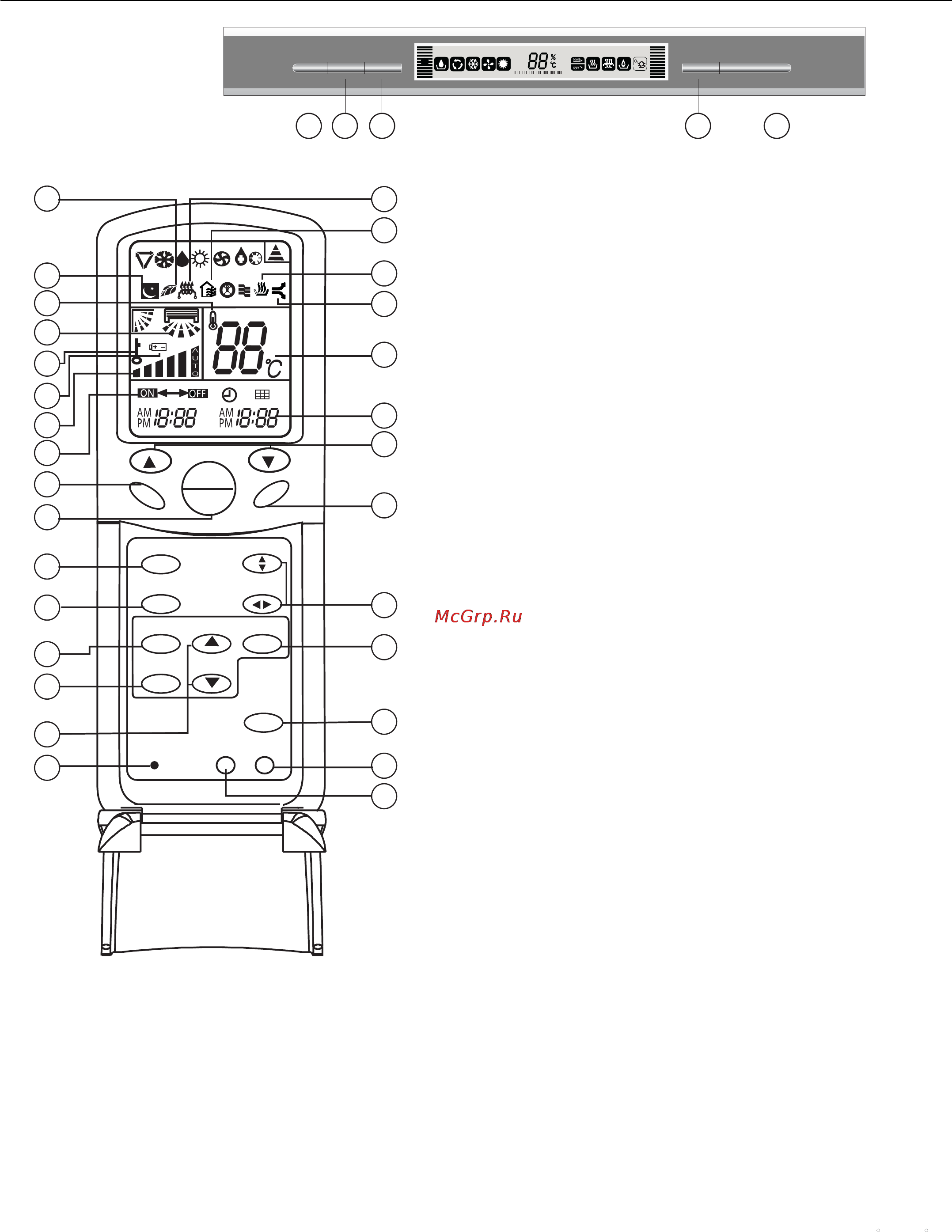

Parts and Functions
Manual Operation
3. CLOCK button
Used to set correct time.
1. Power ON/OFF button
Used for unit to start and stop.
2. MODE button
Used to select AUTO, COOL, DRY, FAN and HEAT operation.
8. SLEEP button
Used to select sleep mode
7. HOUR adjustment button
Used to set clock and timer setting.
6. RESET button
Used to reset the controller back to normal condition.
4. TIMER button
Used to select TIMER ON, TIMER OFF, TIMER ON/OFF.
5. LOCK button
Used to lock buttons and LCD display.
9. SET button
Used to confirm Timer and Clock setting.
10. LIGHT button
Control the light up and go out of the control panel's
background light source and control the switch of the buzzer.
11. HEALTH button
Used to set Health operation function.
12. FAN button
Used to select fan speed: AUTO, LOW FAN, MID FAN,
HIGH FAN.
Used to set UP/DOWN air sending and RIGHT/LEFT air
sending direction.
13. SWING button
14. TEMP setting button
Used to set temperature. Temperature range:16 C~30 C
ON
OFF
TEMP
HEALTH
FAN
MODE
SLEEP
SWING
CLOCK
TIMER
SET
LOCKLIGHT
RESET
2
HEAT
29
1
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
23
24
20
B
A
27
28
25
26
5
22
1 2 12 14 11
SLEEP
ON/OFF
MODE
FAN
SET
TEMP
HUMI
HEALTH
TIMER
TEMP+ TEMP- HEALTH
