11. РЕГУЛИРОВКА ЗАХВАТА (ЗАЖИМА)
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.

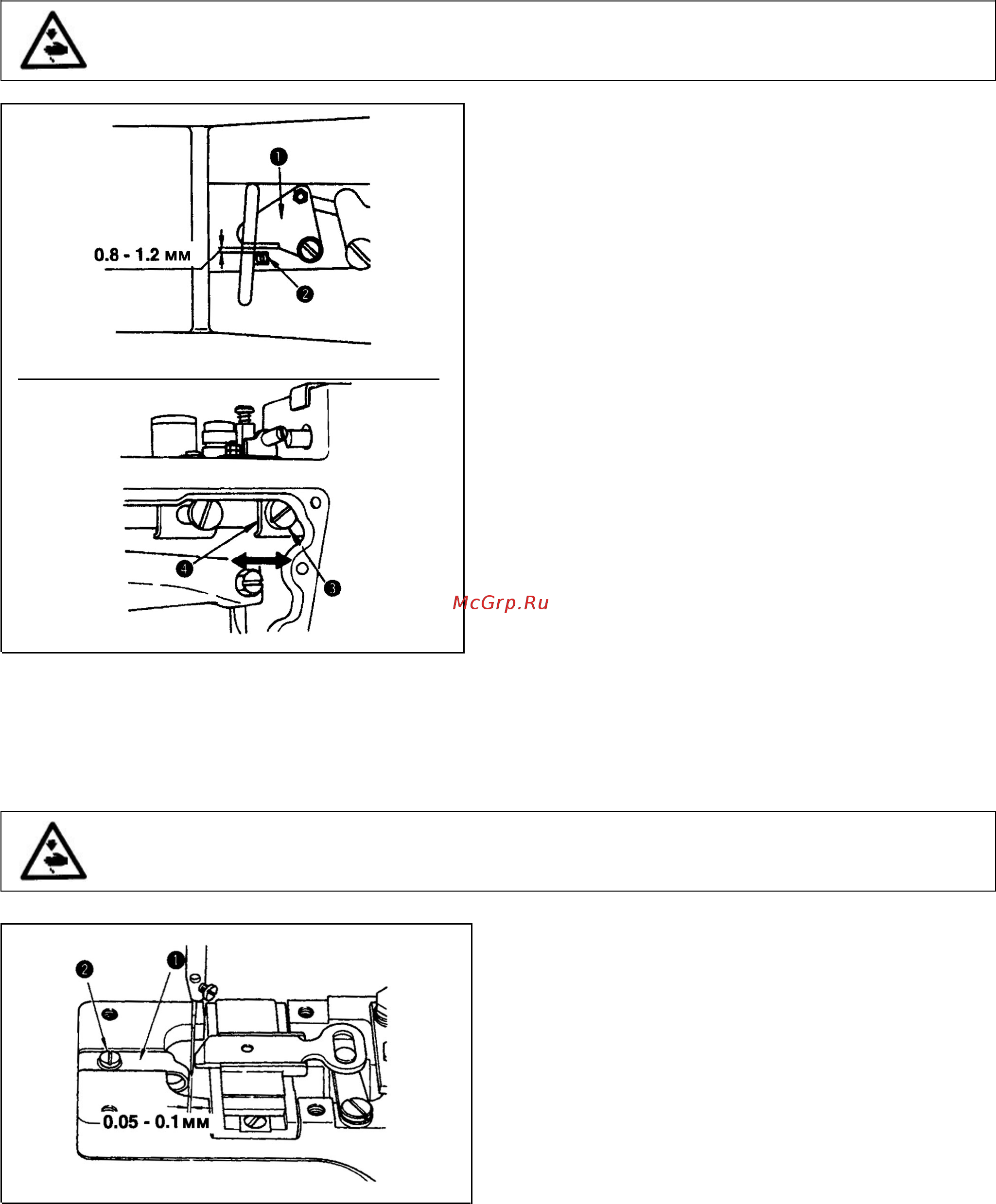

Установите зазор 0.8 – 1.2 мм между зажимом
и блоком зажима для избежания захвата
нити при шитье. Ослабьте винт и двигайте
блок пластины зажима влево или вправо.
12. ПОЛОЖЕНИЕ НАПРАВЛЯЮЩЕЙ ИГЛЫ
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
Ослабьте винт и сделайте зазор 0.05 – 0.1
мм между направляющей иглы и иглой
двигая направляющую иглы влево или
вправо, когда игла находиться в самом нижнем
положении.
6
