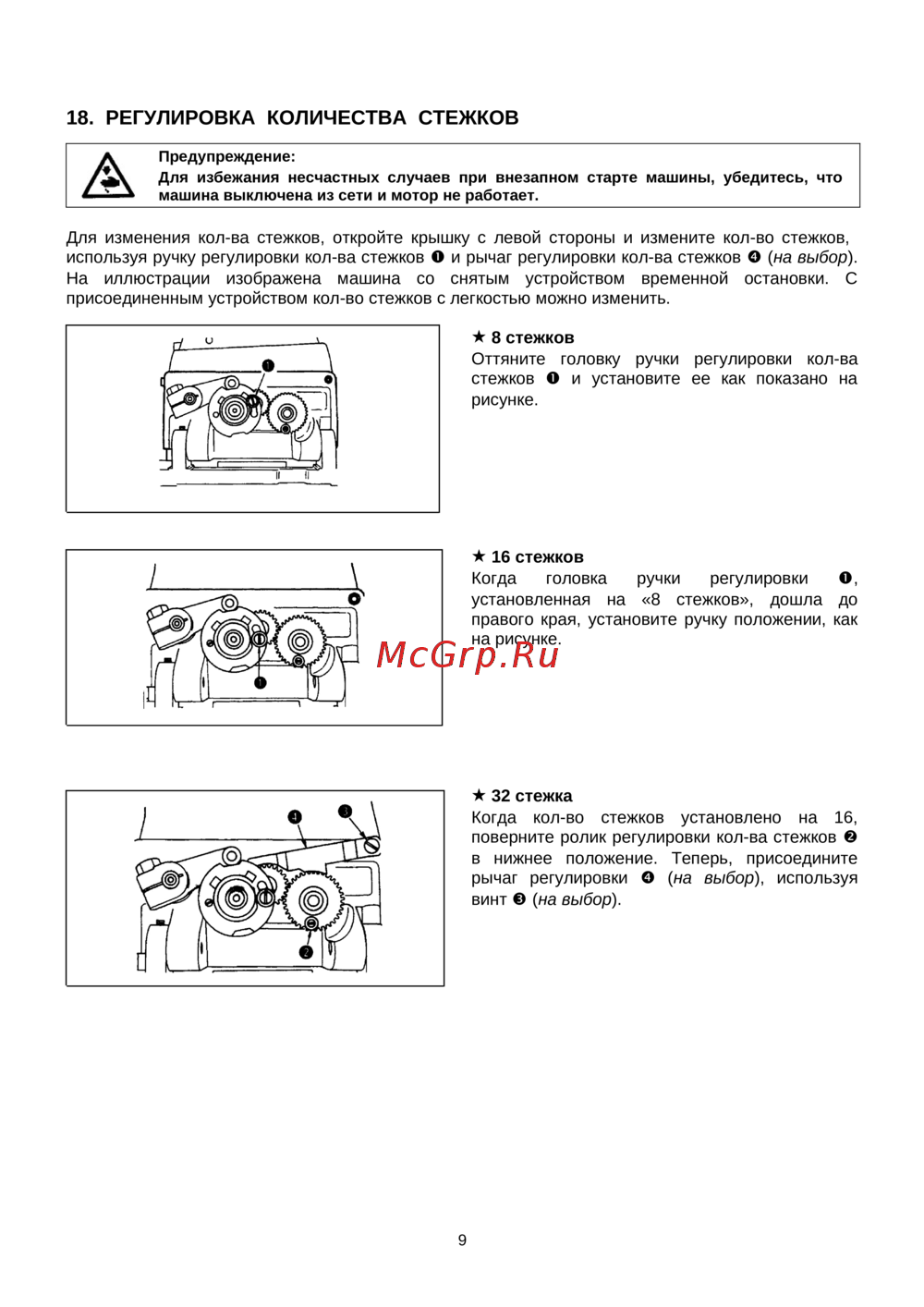

Golden Wheel CSB-7100T [13/21] Регулировка количества стежков
![Golden Wheel CSB-7100T [13/21] Регулировка количества стежков](/views2/1497014/page13/bgd.png)
18. РЕГУЛИРОВКА КОЛИЧЕСТВА СТЕЖКОВ
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
Для изменения кол-ва стежков, откройте крышку с левой стороны и измените кол-во стежков,
используя ручку регулировки кол-ва стежков и рычаг регулировки кол-ва стежков (на выбор).
На иллюстрации изображена машина со снятым устройством временной остановки. С
присоединенным устройством кол-во стежков с легкостью можно изменить.
8 стежков
Оттяните головку ручки регулировки кол-ва
стежков и установите ее как показано на
рисунке.
16 стежков
Когда головка ручки регулировки ,
установленная на «8 стежков», дошла до
правого края, установите ручку положении, как
на рисунке.
32 стежка
Когда кол-во стежков установлено на 16,
поверните ролик регулировки кол-ва стежков
в нижнее положение. Теперь, присоедините
рычаг регулировки (на выбор), используя
винт (на выбор).
9
