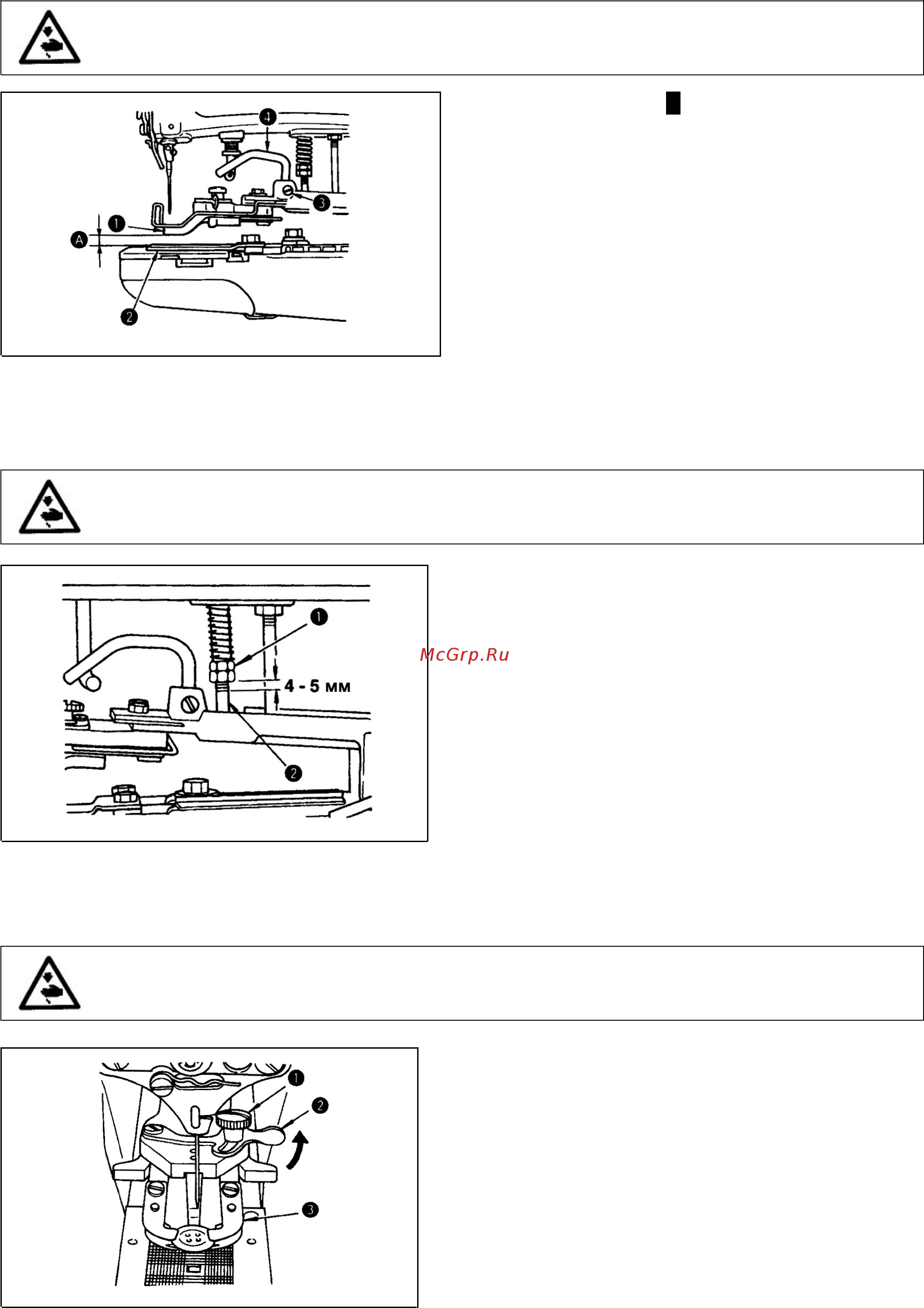

13. ВЫСОТА ЗАЖИМА ПУГОВИЦЫ
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
Стандартный зазор А между нижней стороной
рычага зажима пуговицы и верхней стороной
пластины подачи материала равен 9 мм для
CSB-7100T. Ослабьте винт и отрегулируйте
высоту крюка поднятия зажима пуговицы .
14. СИЛА НОРМАЛЬНОГО РАБОЧЕГО НАЖИМА
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
Стандартная сила нормального рабочего
нажима достигается путем установки зазора
4 – 5 мм между нижней стороной гайки и
нижним концом винта регулировки нажима .
15. РЕГУЛИРОВКА РЫЧАГА ОСТАНОВКИ ЗАЖИМА ПУГОВИЦЫ
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
Машина должна находиться в положении
остановки движения, ослабьте винт зажима ,
установите пуговицу точно в положение для
шитья и отрегулируйте рычаг остановки зажима
пуговицы так, чтобы пуговица осталась в
тисках зажима пуговицы . Зажмите винт
после определения расстояния между левым и
правым рычагами .
