Golden Wheel CSB-7100T [15/21] Модели подкласса
![Golden Wheel CSB-7100T [15/21] Модели подкласса](/views2/1497014/page15/bgf.png)
прокладки тесно соприкасаются с поверхностью
рукава машины.

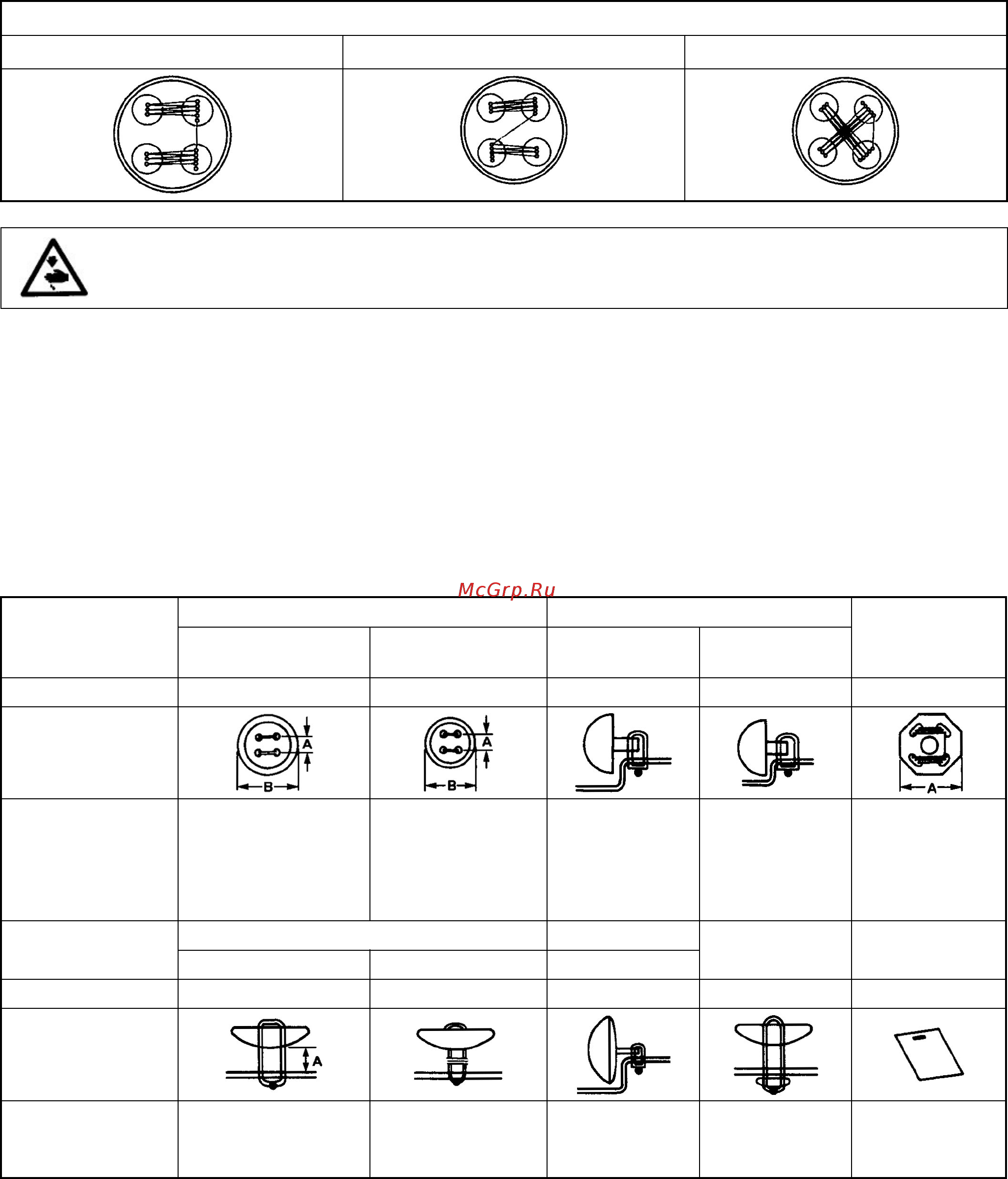

20. МОДЕЛИ ПОДКЛАССА
CSB-7100T
8, 16, 32 стежка 8, 16, 32 стежка 8, 16, 32 стежка
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
С целью установки насадки на машину, вам нужно снять механизм зажима пуговиц или
пластину подачи . Достаньте кольцо зажима пуговицы, и вы сможете снять механизм зажима
пуговиц . Ослабьте винты , и вы можете снимать пластину подачи .
21. НАСАДКИ
Использование
Плоские пуговицы Пуговицы на ножке
Застежки
большой
размер
средний
размер
обычный тип Lewis тип
CSB-7100T Z031 Z032 Z033 Z040 Z037
Схематический
рисунок
Особенности
Размер
пуговицы:
А: от 3 до 6.5 мм
B: от ø 20
до ø 28 мм
Размер
пуговицы:
А: от 3 до 5 мм
B: от ø 12
до ø 20 мм
Диаметр
пуговицы:
Размер
пуговицы:
Размер
застежки:
А: 8 мм
Использование
Метал. пугов.
Наклейки,
лэйблы
Первый процесс Второй процесс Обычный тип
CSB-7100T Z004 Z035 Z038 Z039 Z044
Схематический
рисунок
Особенности
Высота ножки:
А: 5.5 мм
Ширина
стежка:
от 3 до 6.5 мм
11
Содержание
- Csb 7100t 1
- Golden wheel 1
- Инструкция пользователя 1
- Важные инструкции по безопасности 2
- Все устройства безопасности должны быть инсталлированы при подготовке машины к работе и в процессе работы недопустима работа без необходимых устройств безопасности 2
- Для вашей личной защиты мы рекомендуем вам носить защитные очки 2
- Для протягивания нити через иглу при шитье петель и т д и для замены бобин 2
- Изучите основные меры безопасности включая но не ограничиваясь ниже перечисленными всякий раз когда вы используете машину 2
- Используйте машину после того как вы убедитесь что она соответствует правилам и стандартам безопасности действующими в вашей стране 2
- Машина должна управляться операторами прошедшими соответствующую подготовку 2
- При нижеследующих операциях выключайте машину или отсоединяйте штепсель из розетки 2
- Прочтите все инструкции включая но не ограничиваясь данной инструкцией прежде чем использовать машину также храните эту инструкцию так чтобы вы могли обратиться к ней при необходимости 2
- Для безопасной работы 3
- I csb 7100t 1 4
- Содержание 4
- Csb 7100t 5
- Применяйте масло ко всем компонентам обозначенным стрелками один или два раза в неделю 5
- Смазывание 5
- Технические характеристики 5
- Установка головной части машины 5
- Используйте стандартную иглу tqx7 16 6
- Установка иглы 6
- Установка лотка для пуговиц 6
- Установка пластины защиты иглы 6
- Вдевание нити в машину 7
- Регулировка натяжения нити 7
- Регулировка рычага стягивания нити 8
- Взаимосвязь иглы и хомута 9
- Положение направляющей иглы 10
- Регулировка захвата зажима 10
- Высота зажима пуговицы 11
- Регулировка рычага остановки зажима пуговицы 11
- Сила нормального рабочего нажима 11
- Крестообразная подача 12
- Продольная подача 12
- Регулировка для пуговиц с 2 мя или 4 мя отверстиями 12
- Регулировка периода натяжения нити 12
- Регулировка количества стежков 13
- Автоматическое обрезание нити 14
- 16 32 стежка 8 16 32 стежка 8 16 32 стежка 15
- Csb 7100t 15
- Модели подкласса 15
- Насадки 15
- Прокладки тесно соприкасаются с поверхностью рукава машины 15
- С целью установки насадки на машину вам нужно снять механизм зажима пуговиц или пластину подачи достаньте кольцо зажима пуговицы и вы сможете снять механизм зажима пуговиц ослабьте винты и вы можете снимать пластину подачи 15
- Насадки для пуговиц на ножке 16
- Насадка для второго процесса для пуговиц с накрученной нитью z035 17
- Насадка для застежек z037 17
- Шкив мотора и ремень 18
- 1500 b7102372000 59 19
- B7103372000 51 19
- Неполадки и их исправление 19
- Рабочий диаметр шкива мотора вычисляется путем вычитания 1мм от внешнего диаметра мотор должен вращаться против часовой стрелки если смотреть со стороны шкива мотора не допускайте вращение в противоположном направлении 19
