19. АВТОМАТИЧЕСКОЕ ОБРЕЗАНИЕ НИТИ
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.

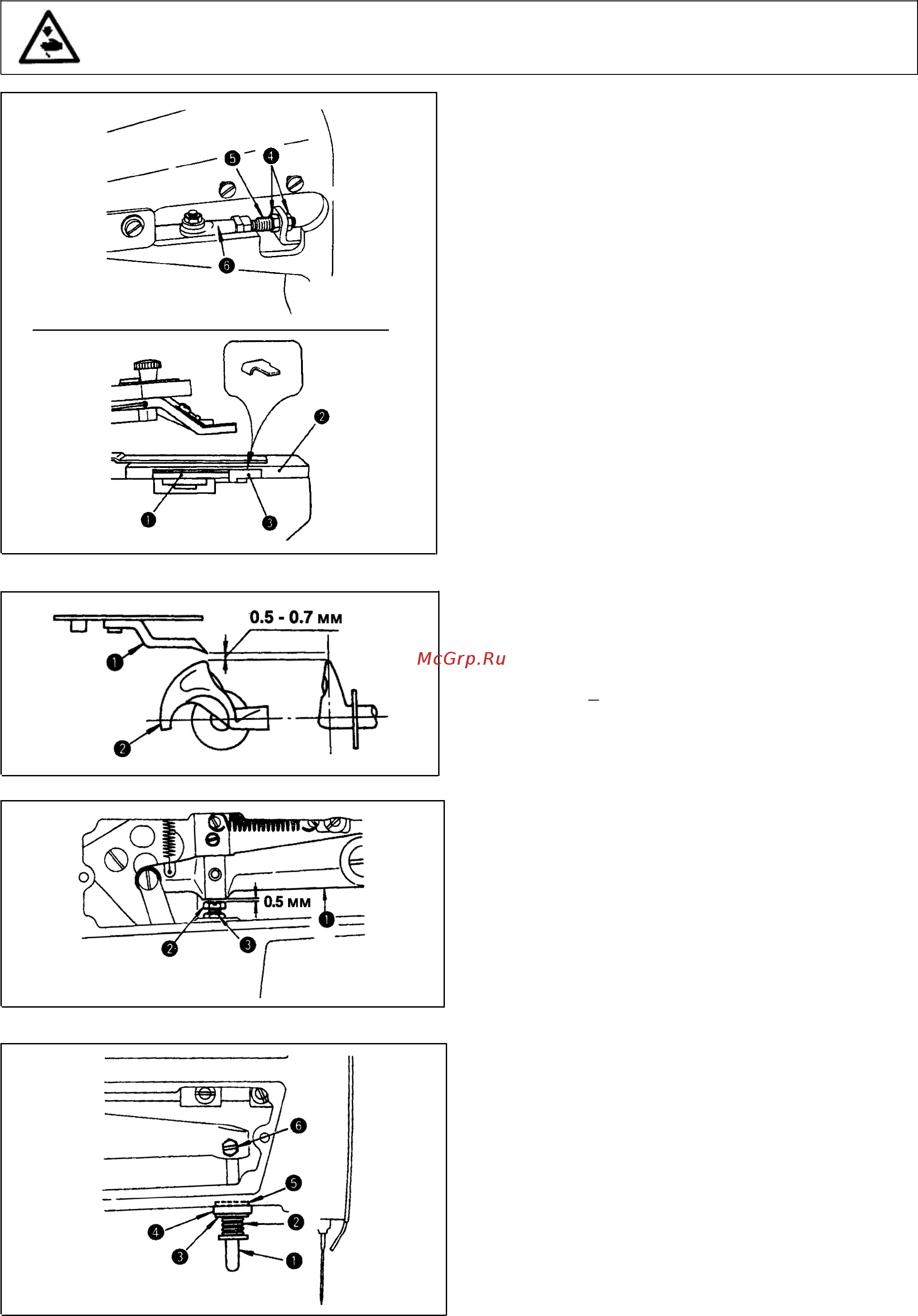

Положение подвижного ножа
Когда машина останавливается в положение
«стоп движение» и механизм зажима пуговицы
находится в верхнем положении, должен быть
стандартный зазор 12.5 мм между сцеплением
обрезки нити и крайней стороной щели .
Этот зазор определяется шаблоном (калибр)
, который находится в ящике для
аксессуаров; откиньте голову машины назад,
снимите экран масла, ослабьте две гайки и
отрегулируйте зазор, двигая соединительный
винт по направлению оси. Кода вы зажали
две гайки , убедитесь, что сочленение
находится в горизонтальном положении.
Высота ногтя обрезки нити подвижного
ножа
Должен быть зазор 0.5-0.7мм между краем
лезвия хомута и ногтем обрезки нити .
Если ноготь 1 не образует необходимый зазор,
слегка согните ноготь и отрегулируйте зазор.
Зазор между рычагом подъема зажима
пуговицы и винтом регулировки
Сделайте зазор 0.5мм между рычагом подъема
зажима пуговицы и винтом регулировки ,
потом зажмите гайку .
Установка L-образного рычага подъема
Установите пружину возврата ножа , шайбу
резиновой прокладки , резиновую прокладку
и шайбу резиновой прокладки , в данном
порядке, в L-образный рычаг подъема .
После того, как вы убедитесь, что механизм
остановки движения собран полностью,
закрепите L-образный рычаг подъема винтом
таким образом, что края шайбы резиновой
10
