Golden Wheel CSB-7100T [9/21] Взаимосвязь иглы и хомута

10. ВЗАИМОСВЯЗЬ ИГЛЫ И ХОМУТА

Предупреждение:

Для избежания несчастных случаев при внезапном старте машины, убедитесь, что

машина выключена из сети и мотор не работает.

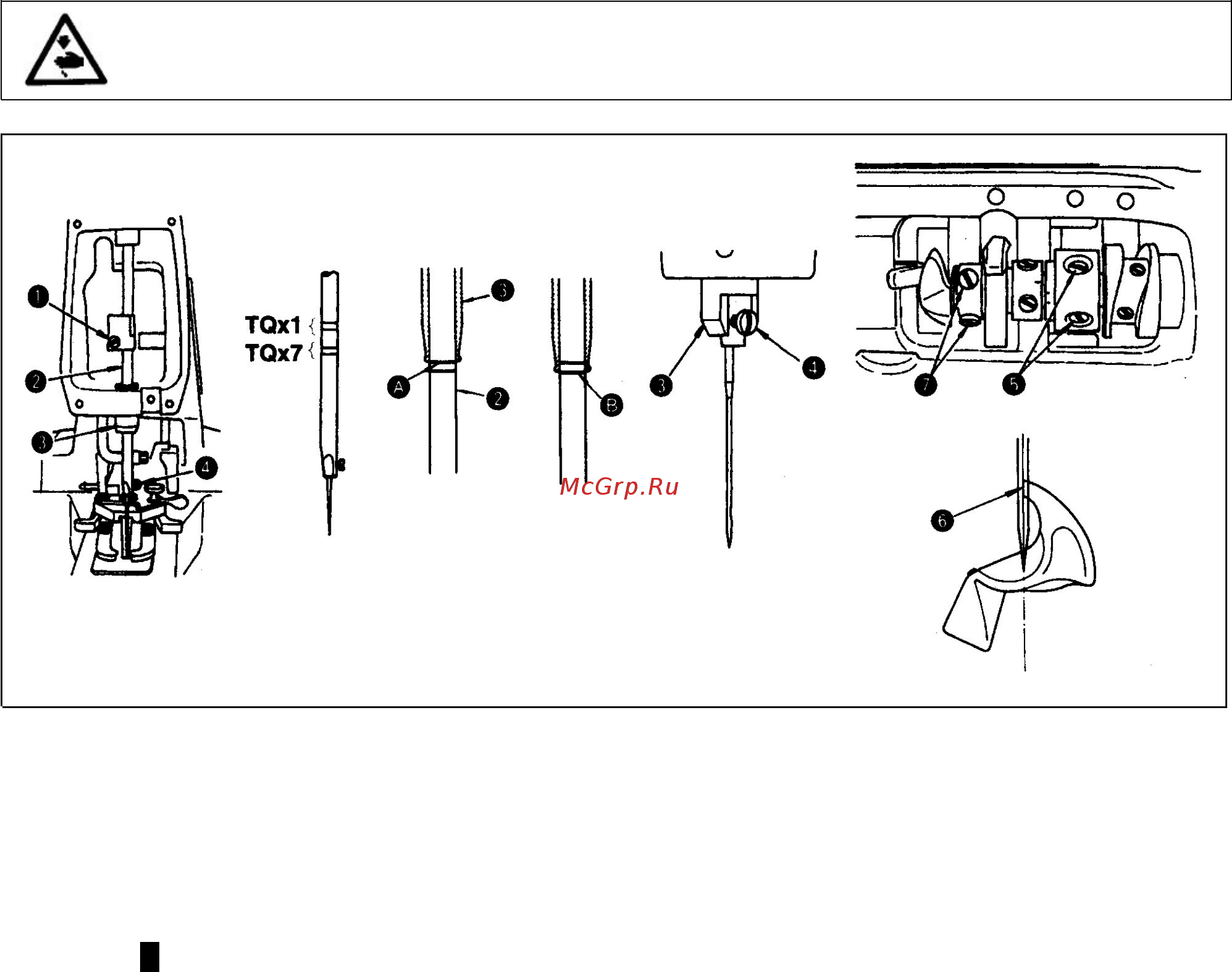

 Отрегулируйте взаимосвязь иглы и хомута следующим образом:

1. Полностью нажмите педаль, поверните шкив движения иглы в направлении шитья, чтобы

опустить стержень иглы в нижнюю точку шитья и ослабьте винт .

(Регулировка высоты стержня иглы)

2. Отрегулируйте высоту стержня иглы, используя две верхние линии, нанесенные на стержне

иглы TQx1 и две нижние линии, нанесенные на стержне иглы TQx7. Совместите верхнюю

линию А с нижним концом втулки стержня иглы  и зажмите винт так, чтобы винт ,

зажимающий иглу, оставался в прорези втулки стержня иглы .

(Положение хомута)

3. Ослабьте винты  и поверните рукой шкив движения иглы пока нижняя линия В не совпадет с

нижним концом втулки стержня иглы .

4. В таком положении, совместите лезвие хомута с центром иглы и зажмите винты .

5. Ослабьте винты  и сделайте зазор в 0.01– 0.1 мм между хомутом и иглой. Зажмите винты .
