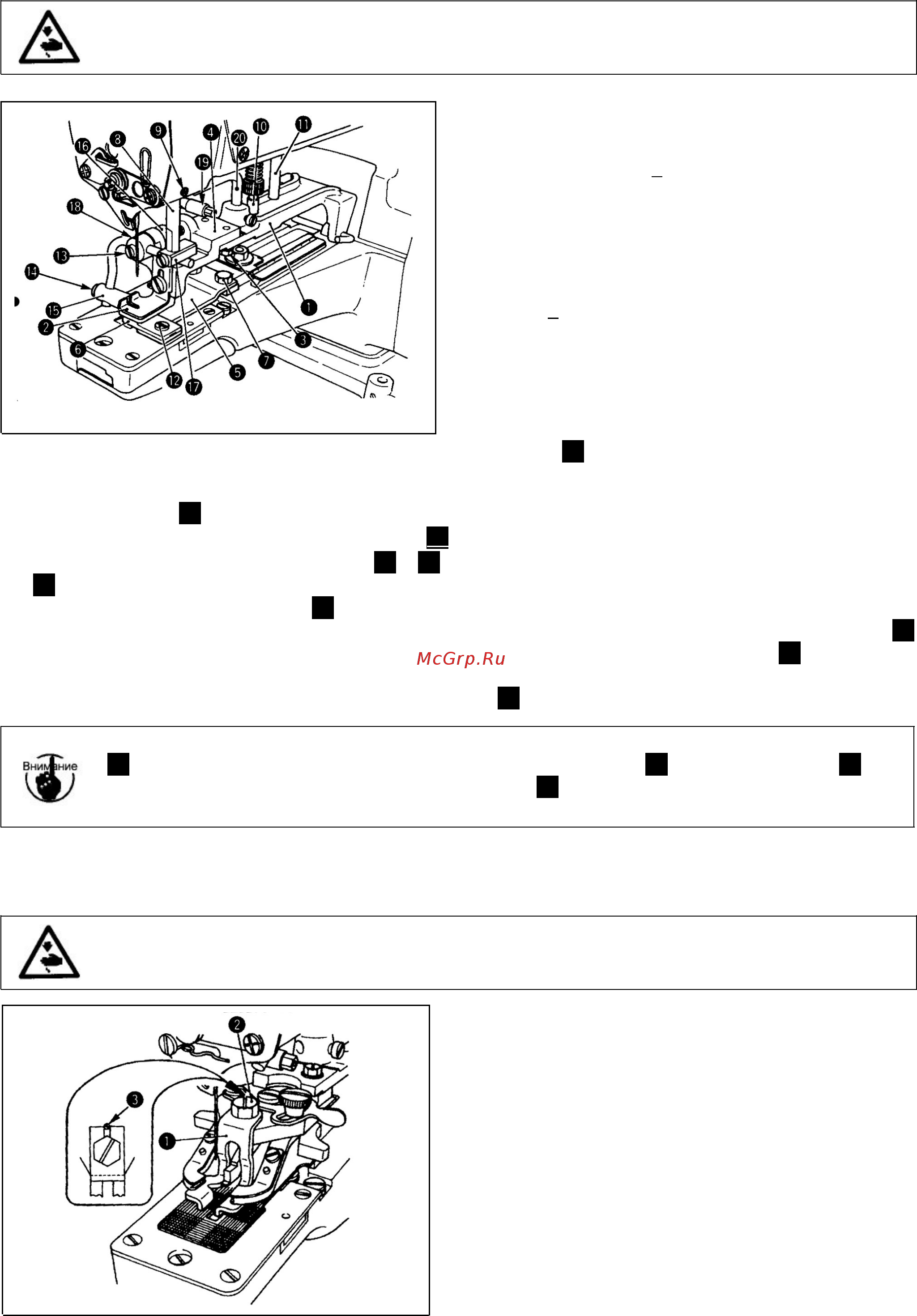

Насадки для пуговиц на ножке
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
(Установка)
Снимите механизм зажима пуговицы и
пластину подачи и установите насадку .
Ослабьте винты 3 и отрегулируйте скобу
зажима пуговицы так, чтобы игла опускалась
в центр паза иглы в адаптере пуговиц на ножке
. Присоедините пластину подачи зажима
пуговицы , используя винты таким образом,
чтобы игла опускалась в центр паза в пластине
подачи 6. Вставьте верхний конец распорки
зажима пуговицы в пространство в зажиме
рукава машины и зажмите винтом . (При
присоединении Z040 вы должны также
заменить стержень регулировки давления
зажима пуговицы и ось остановки зажима
пуговицы 11 в тоже время).
(Регулировка и работа)
1. Ослабьте винт 12, пусть пластина подачи отойдет на 0.5 – 1.0 мм от левого края рычага
зажима пуговицы и снова зажмите винт 12.
2. Положите пуговицу, ослабьте винты 13 и 14 и совместите зажим держателя пуговицы на ножке
15 с центром пуговицы.
3. Зажим держателя пуговицы 15 должен создавать собственное давление на пуговицу так,
чтобы пуговица оставалась неподвижной в процессе шитья. Ослабьте винт в основе кольца 16
и поворачивайте основу кольца, пока зажим держателя пуговицы на ножке 15 не создаст
собственное давление.
4. Вы можете зафиксировать блок зажима пуговицы 17 в положение, подходящее для работы.
Когда вы фиксируете основу кольца, убедитесь, что ось вращения зажима пуговицы
18 не двигается в скобе. Отрегулируйте крюк подъема 20 и ось остановки 11 так,
чтобы колесико L-образного рычага подъема 19 не соприкасалась со скобой зажима
пуговицы .
Насадка для первого процесса для пуговиц с накрученной нитью (Z004)
Предупреждение:
Для избежания несчастных случаев при внезапном старте машины, убедитесь, что
машина выключена из сети и мотор не работает.
(Установка)
Присоедините ногу для пуговиц с накрученной
нитью к рычагам зажима обычных пуговиц,
используя винт и винт .
Совместите ногу с рычагами зажима, так
чтобы пуговица была в центре.
(Регулировка и работа)
Регулировка и работа осуществляется также,
как и для плоских пуговиц, но вы должны
отрегулировать рычаг стягивания нити для
большего кол-ва нити так, чтобы было
достаточно нити для формирования ножки
12
