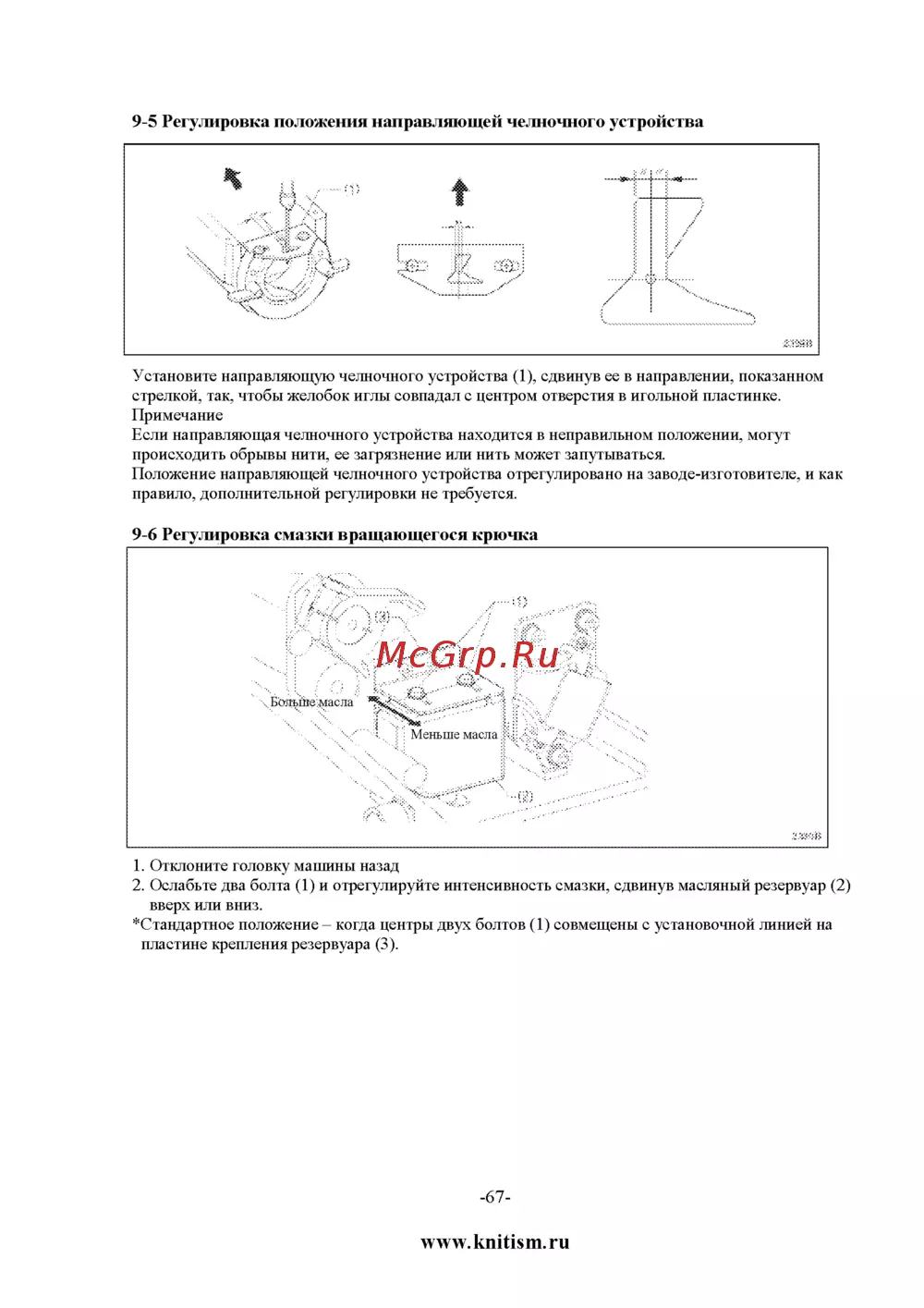

9 5 Регулировка положения направляющей челночного устройства Установите направляющую челночного устройства 1 сдвинув ее в направлении показанном стрелкой так чтобы желобок иглы совпадал с центром отверстия в игольной пластинке Примечание Если направляющая челночного устройства находится в неправильном положении могут происходить обрывы нити ее загрязнение или нить может запутываться Положение направляющей челночного устройства отрегулировано на заводе изготовителе и как правило дополнительной регулировки не требуется 1 Отклоните головку машины назад 2 Ослабьте два болта 1 и отрегулируйте интенсивность смазки сдвинув масляный резервуар 2 вверх или вниз Стандартное положение когда центры двух болтов 1 совмещены с установочной линией на пластине крепления резервуара 3 67 www knitism ru
Узнайте, как правильно отрегулировать направляющую челночного устройства для предотвращения обрывов нити и загрязнений. Пошаговое руководство по настройке.
