1) Realice una prueba de drenaje después de haber completado las conexio-
nes eléctricas.
2) Durante la prueba, verifique que el agua de condensación fluye con regu-
laridad en las tuberías y que no hay pérdidas de agua en las juntas.
3) En el caso de edificios de nueva construcción, realice la prueba antes de
que se coloque el techo.
4) Realice la prueba también si el aparato se instala durante el invierno.
Como proceder:
(a) Vierta aproximadamente 1000 cc de agua dentro de la unidad interior, a
través del orificio del desaguadero del agua de condensación usando para
ello una bomba para agua (véase figura superior).
(b) Verifique el desagüe del agua de condensación en el modo Refrigeración.
Si la conexión eléctrica no se ha completado, inserte una junta convexa en la
conexión de las tuberías de desagüe del agua de condensación para poder
verter el agua dentro (véase figura).

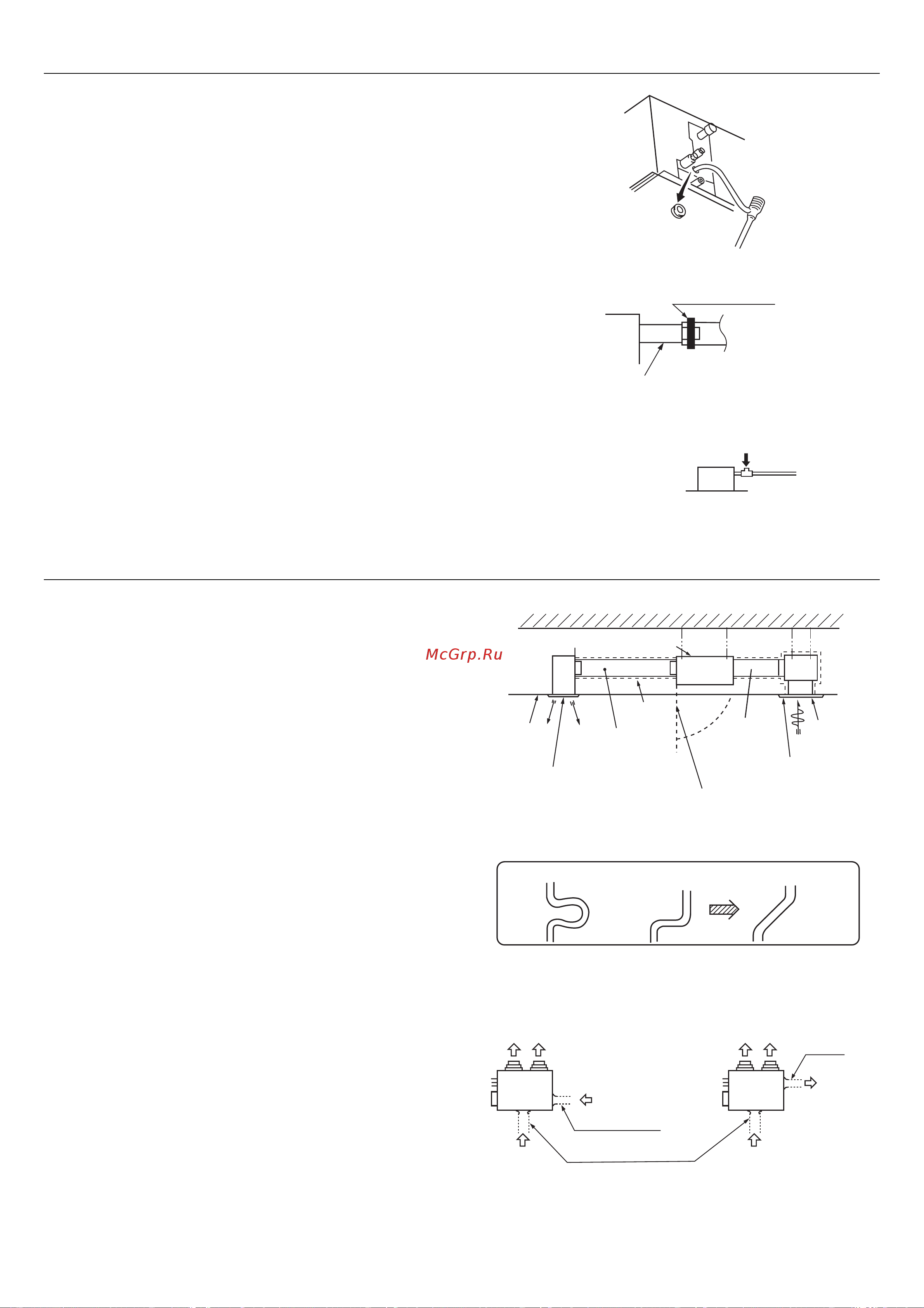

Prueba de drenaje
Retire el anillo de estanqueidad de
caucho. Recuerde volverlo a
colocar en su sitio después del test.
Inserte el tubito del agua
unos 20 o 30 mm dentro
de la unidad.
Pasador
Tubos de desagüe del agua
de condensación
Unidad interior
Se puede verificar el drenaje del agua de condensación mediante el empalme
transparente
Vierta el agua mediante una junta convexa
Calcule el tiro del aire y la presión estática exterior, y elija en
consecuencia la longitud, la forma y el tipo de los conductos
de salida del aire.
Conducto de salida del aire A
• Los modelos estándar prevén 2, 3 o 4 bridas salida aire
con un diámetro de 200.
(1) Blinde el orificio de salida central en el caso de 2 bridas.
(2) Blinde el orificio de salida central en el caso de 3 bridas.
• Limite la diferencia de longitud entre las bridas de salida
aire a menos de 2:1.
• Reduzca lo máximo posible la longitud del conducto.
• Reduzca al máximo el número de curvas. (La curvatura
debiera ser lo más amplia posible).
• Use una cinta, etc. para unir la unidad interior a la brida de
salida de aire.
• Realice la instalación de los conductos antes de que se termine el techo.
Conexión de los conductos de entrada y de salida
(a) Ubicación de conducto de toma de aire:
• El punto de entrada del aire puede estar en la parte lateral o
en la parte posterior de la unidad, según las exigencias de
instalación.
• Use el punto de entrada posterior cuando la entrada y la
salida del aire se producen al mismo tiempo. (En este caso, no
se puede usar el punto de entrada lateral.)
(b) Para la ubicación del conducto de salida del aire, use el
orificio de salida lateral
Instalación de los conductos del aire
Superficie
del techo
Salida aire B
(opcional)
Conducto
salida aire A
Orificio de inspección
Toma de aire C
(opcional) con filtro
del aire
Panel de
toma de
aire
Unidad interior
principal
Conducto
de toma de
aire
aislamiento
térmico
Orificio de salida de
Vista superior
Entrada aire lateral
Entrada aire posterior
Fig.1
Fig.2
Correcto ErróneoErróneo
24
