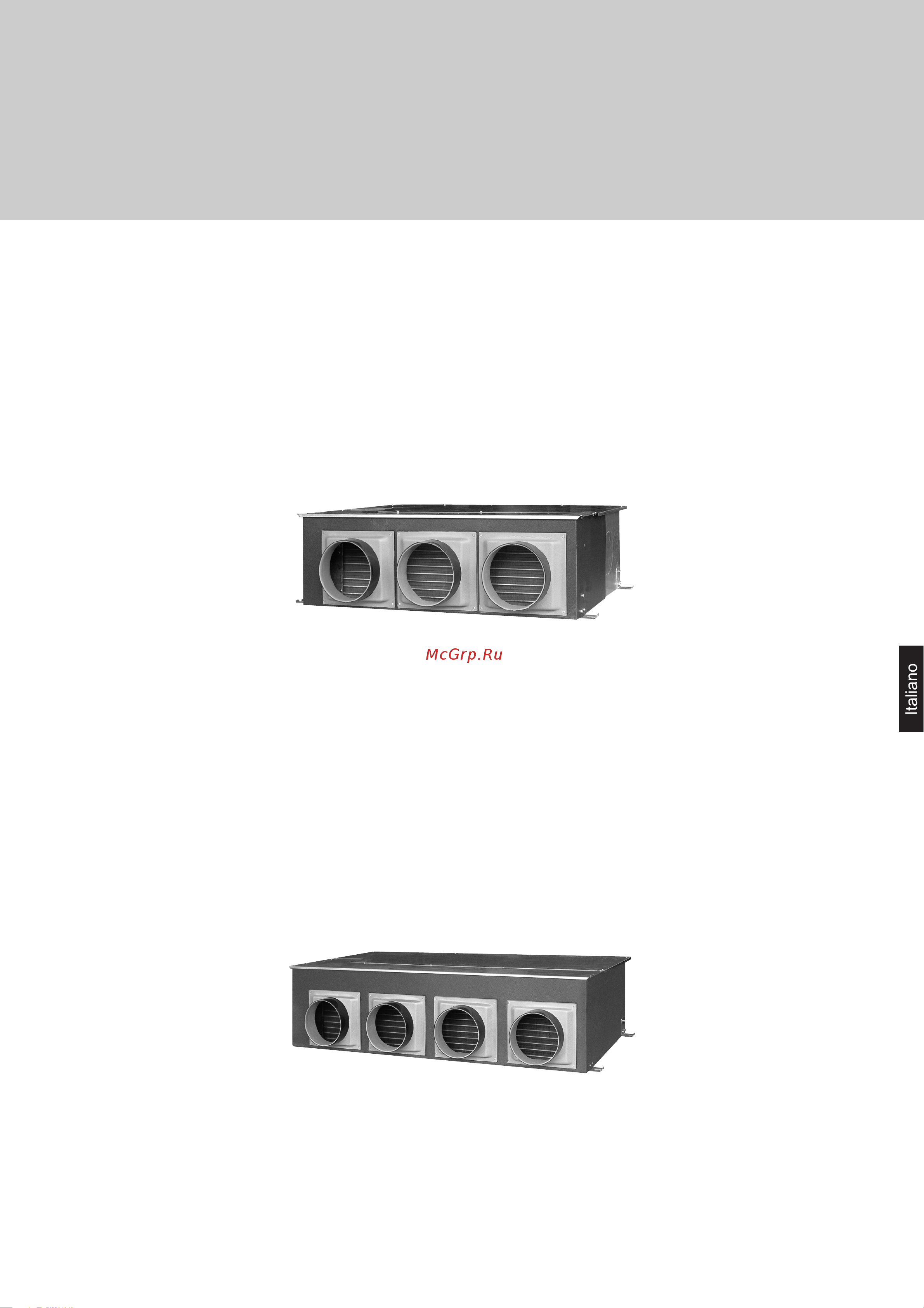

IST HA080 Rev. 00-2007
• Si prega di leggere il presente manuale di istruzioni prima di utilizzare il climatizzatore
• Conservare il presente manuale per ogni futura evenienza.
CLIMATIZZATORE UNITARY SMART
CANALIZZATO 50Pa
MANUALE DI ISTRUZIONI
MANUALE DI INSTALLAZIONE
On-Off
AD182AMEAA
AD242AMEAA
AD282AMEAA
AD362AMEAA
Inverter
AD242AMERA
AD282AMERA
AD362AMERA
On-Off
AD482AMEAA
