1) Eseguire un test di drenaggio dopo aver completato i collegamenti
elettrici.
2) Durante il test, verificare che la condensa scorra regolarmente nelle
tubazioni e che non ci siano perdite d’acqua dai giunti.
3) Nel caso di edifici di nuova costruzione, eseguire il test prima che
venga collocato il soffitto.
4) Eseguire il test anche se l’apparecchio viene installato durante la
stagione invernale.
Come procedere:
(a) Versare circa 1000cc di acqua dentro l’unità interna attraverso il
foro di scarico condensa utilizzando una pompa per l’acqua (vedi
figura in alto).
(b) Verificare lo scarico della condensa in modalità Raffreddamento.
Se l’allacciamento elettrico non è stato completato, inserire un giunto
convesso nella connessione delle tubazioni scarico condensa per
poter versare l’acqua all’interno (vedi figura).

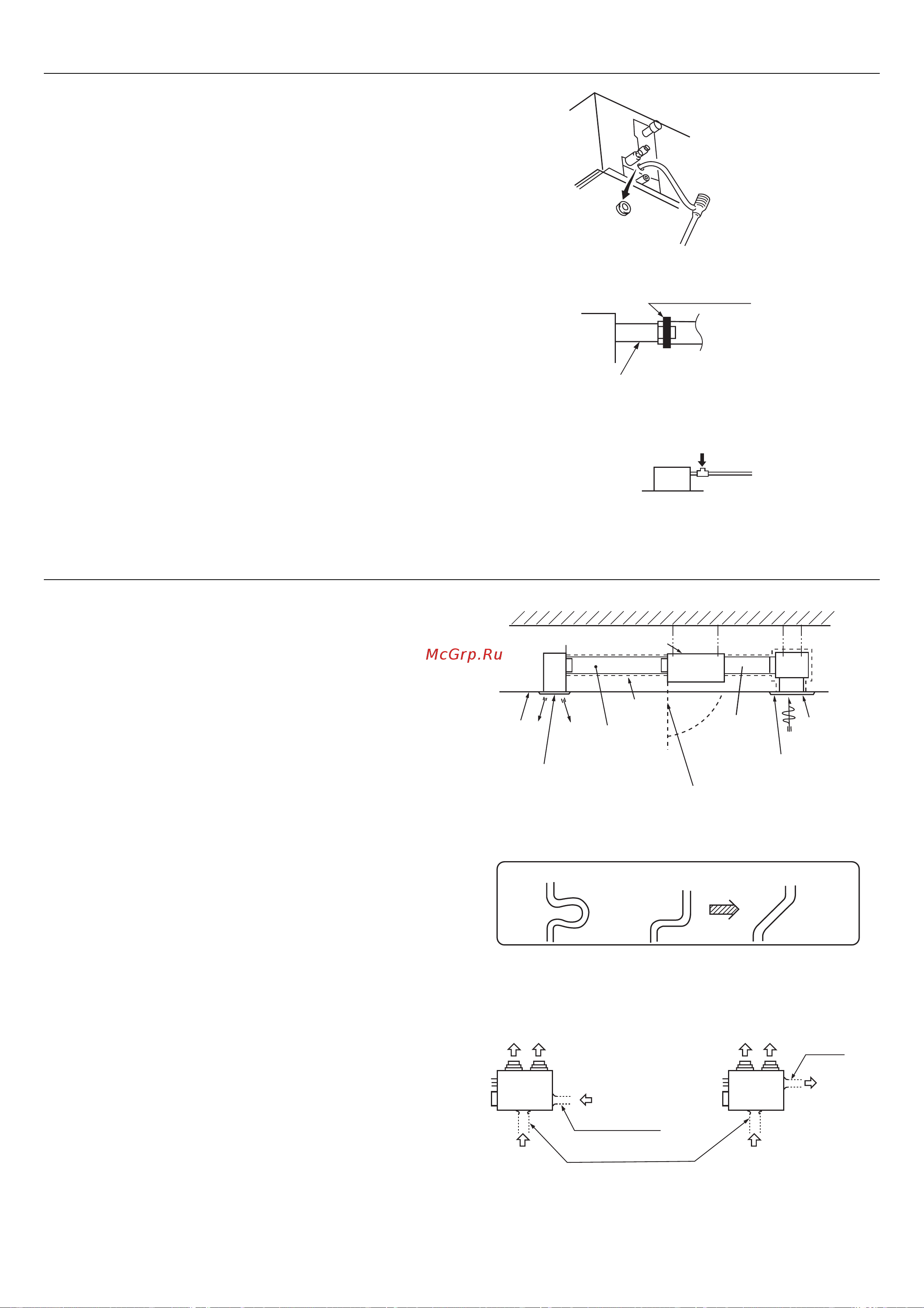

Test di drenaggio
Rimuovere l'anello di tenuta
in gomma. Accertarsi di rimetterlo
al suo posto dopo il test.
Inserire il tubicino dell'acqua per
20-30mm all'interno dell'unità.
Fermaglio
Tubazioni scarico condensa
Unità interna
Si può verificare il drenaggio condensa per mezzo del raccordo trasparente
Versare l'acqua per mezzo di un giunto convesso
Calcolare il tiraggio dell’aria e la pressione statica esterna e
quindi scegliere la lunghezza, la forma e il tipo di condotti di
uscita dell’aria.
Condotto uscita aria A
• I modelli standard prevedono 2, 3 o 4 flangie uscita aria con
diametro 200.
(1) Schermare il foro di uscita centrale nel caso di 2 flangie.
(2) Schermare il foro di uscita accanto a quello centrale nel
caso di 3 flangie.
• Limitare la differenza di lunghezza tra le flangie uscita aria a meno di 2:1.
• Ridurre il più possibile la lunghezza del condotto.
• Ridurre il più possibile il numero di curve. (La curvatura
dovrebbe essere il più ampia possibile).
• Utilizzare un nastro, ecc., per collegare l’unità interna alla
flangia uscita aria.
• Eseguire l’installazione dei condotti prima che il soffitto sia finito.
Collegamento dei condotti di entrata e di uscita
(a) Posizionamento del condotto di ripresa aria:
• Il punto di entrata dell’aria può trovarsi nella parte laterale o
nella parte posteriore dell’unità, a seconda delle esigenze di
installazione.
• Utilizzare il punto di entrata posteriore quando la ripresa e
l’uscita dell’aria avvengono contemporaneamente. (In questo
caso, il punto di entrata laterale non può essere usato).
(b) Per il posizionamento del condotto uscita aria, utilizzare il foro
di uscita laterale.
Installazione dei condotti dell’aria
Superficie
del soffitto
Uscita aria B
(opzionale)
Condotto uscita
aria A
Foro di ispezione
Ripresa aria C
(opzionale) con filtro
dell'aria
Pannello
ripresa aria
Unità interna
principale
Condotto
ripresa aria
Isolamento
termico
Foro uscita aria
Vista superiore
Entrata aria laterale
Entrata aria posteriore
Fig.1
Fig.2
CorrettoErratoErrato
24
