Installation de la commande filaire
Branchement électrique
de la commande filaire

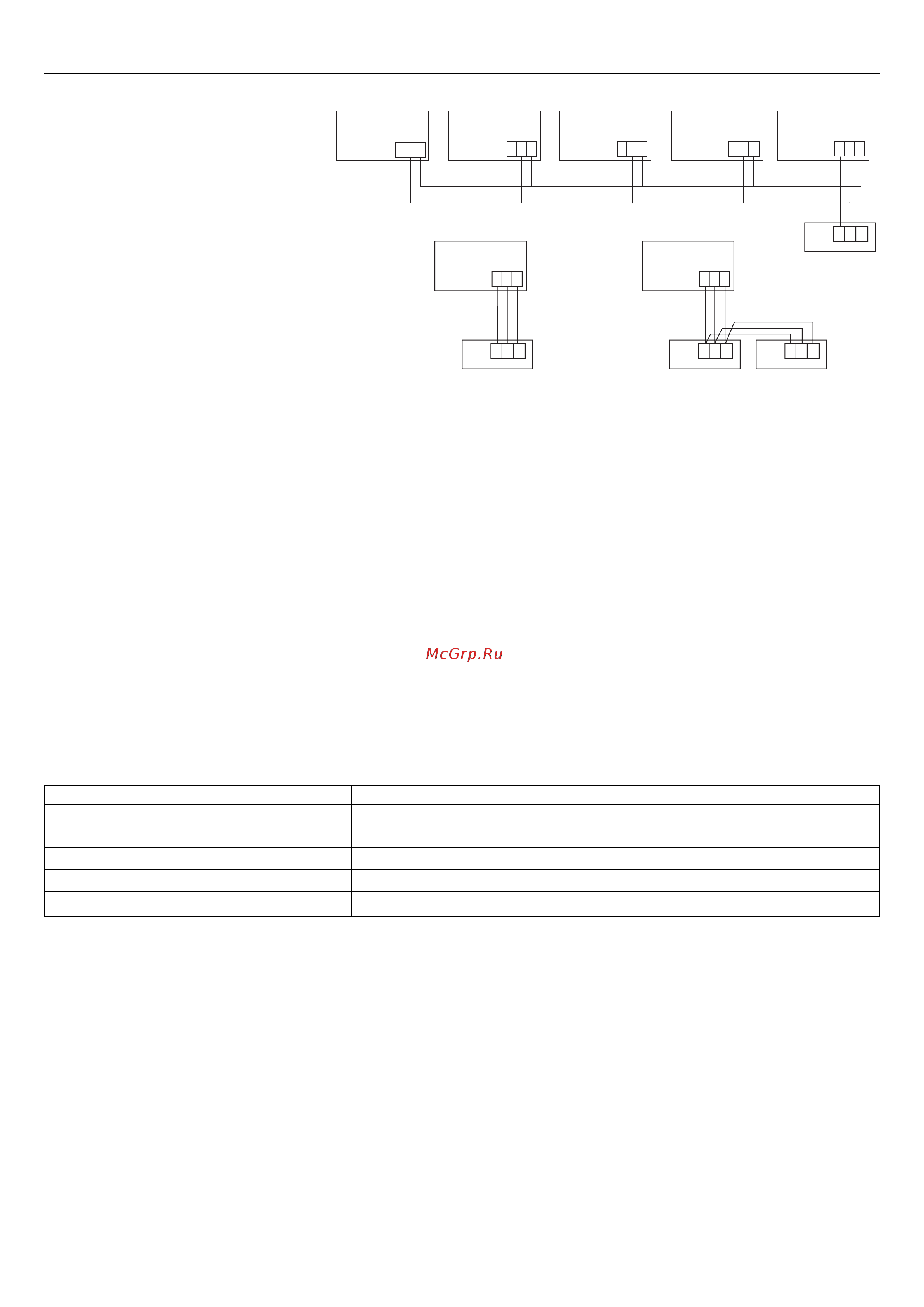

Il existe trois méthodes possibles pour le branchement électrique entre la commande filaire et l’unité interne :
A. Une seule commande filaire pilote jusqu'à 16 unités intérieures. Dans ce cas, 3 fils de signal relient la commande filaire à l'u-
nité principale (c'est-à-dire l'unité intérieure reliée directement à la commande filaire) et les autres unités intérieures sont raccordées
à l'unité principale par 2 fils de signal.
B. Une commande filaire pilote une unité intérieure: l'unité intérieure est raccordée à la commande filaire au moyen de 3 fils de
signal.
C. Deux commandes filaires pilotent une unité intérieure. La commande filaire reliée directement à l'unité intérieure est la princi-
pale, alors que l'autre est la commande secondaire. La commande principale et l'unité intérieure, et les deux commandes, princi-
pale et secondaire, sont reliées au moyen de 3 fils de signal.
Note: la méthode A nécessite le réglage des interrupteurs de la carte électronique. La méthode C nécessite le réglage des interrup-
teurs de la commande filaire.
Câble de communication de la commande filaire
La commande filaire est munie d'un câble de communication spécial livré avec le climatiseur. Le câble à trois fils (1-blanc, 2-jaune, 3-
rouge) est connecté respectivement aux bornes A, B et C de la commande filaire. Le câble de communication est long de 4 mètres.
Si la longueur réelle est supérieure, distribuer le câble comme suit:
• Un côté du blindage du câble de communication doit être mis à la terre.
Longueur câble de communication (m) Section du câble
<100 0,3mm
2
x câble blindé à 3 fils
≥100 e <200 0,5mm
2
x câble blindé à 3 fils
≥200 e <300 0,75mm
2
x câble blindé à 3 fils
≥300 e <400 1,25mm
2
x câble blindé à 3 fils
≥400 e <600 2mm
2
x câble blindé à 3 fils
1 2 3
1 2 3 1 2 3
1 2 3
1 2 3
U.Intérieure 16
U.Intérieure 15
U.Intérieure NU.Intérieure 2U.Intérieure 1
commande filaire commande filaire commande filaire commande filaire commande filaire
unité principale
A B C
1 2 3
U.Intérieure 1
commande filaire
A B C
commande filaire
fil de signal
U.Intérieure 1
commande filaire
fil de signal
1 2 3
A B C A B C
fil de signal
A
BC
commande filaire
commande filaire commande filaire
20
