IST HA080 D Rev. 00-2007

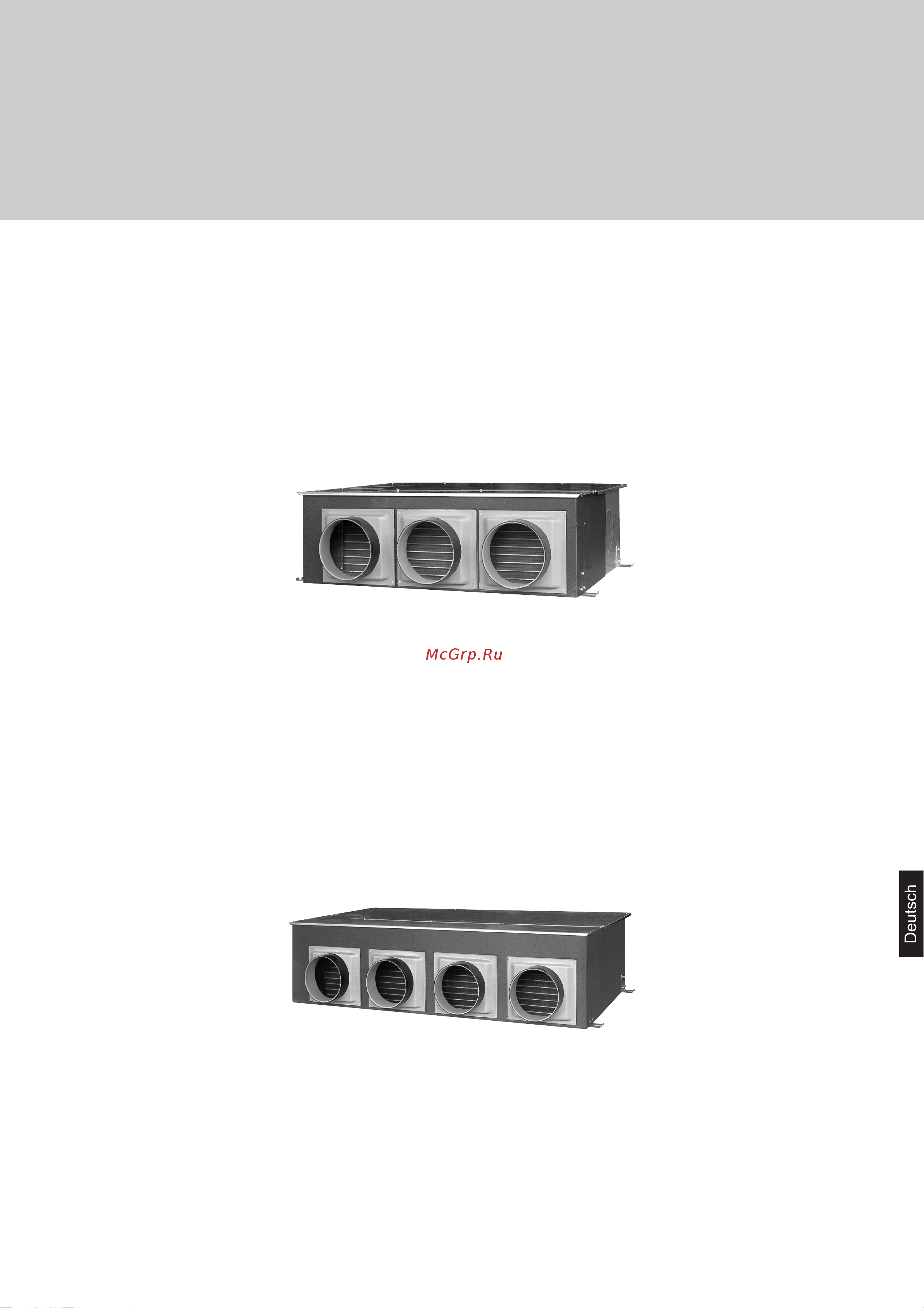

KLIMAGERÄT UNITARY SMART
FÜR KANALANSCHLUSS 50Pa
BEDIENUNGSANLEITUNG
INSTALLATIONSANLEITUNG
On-Off
AD182AMEAA
AD242AMEAA
AD282AMEAA
AD362AMEAA
Inverter
AD242AMERA
AD282AMERA
AD362AMERA
On-Off
AD482AMEAA
• Bitte lesen Sie dieses Bedienungshandbuch vor dem Gebrauch des Klimageräts
aufmerksam durch.
• Bewahren Sie das Handbuch sorgfältig auf, um auch zu einem späteren Zeitpunkt
darin nachschlagen zu können.
