Haier AD182AMEAA+AU182AEEAA [57/146] Tubazioni scarico condensa

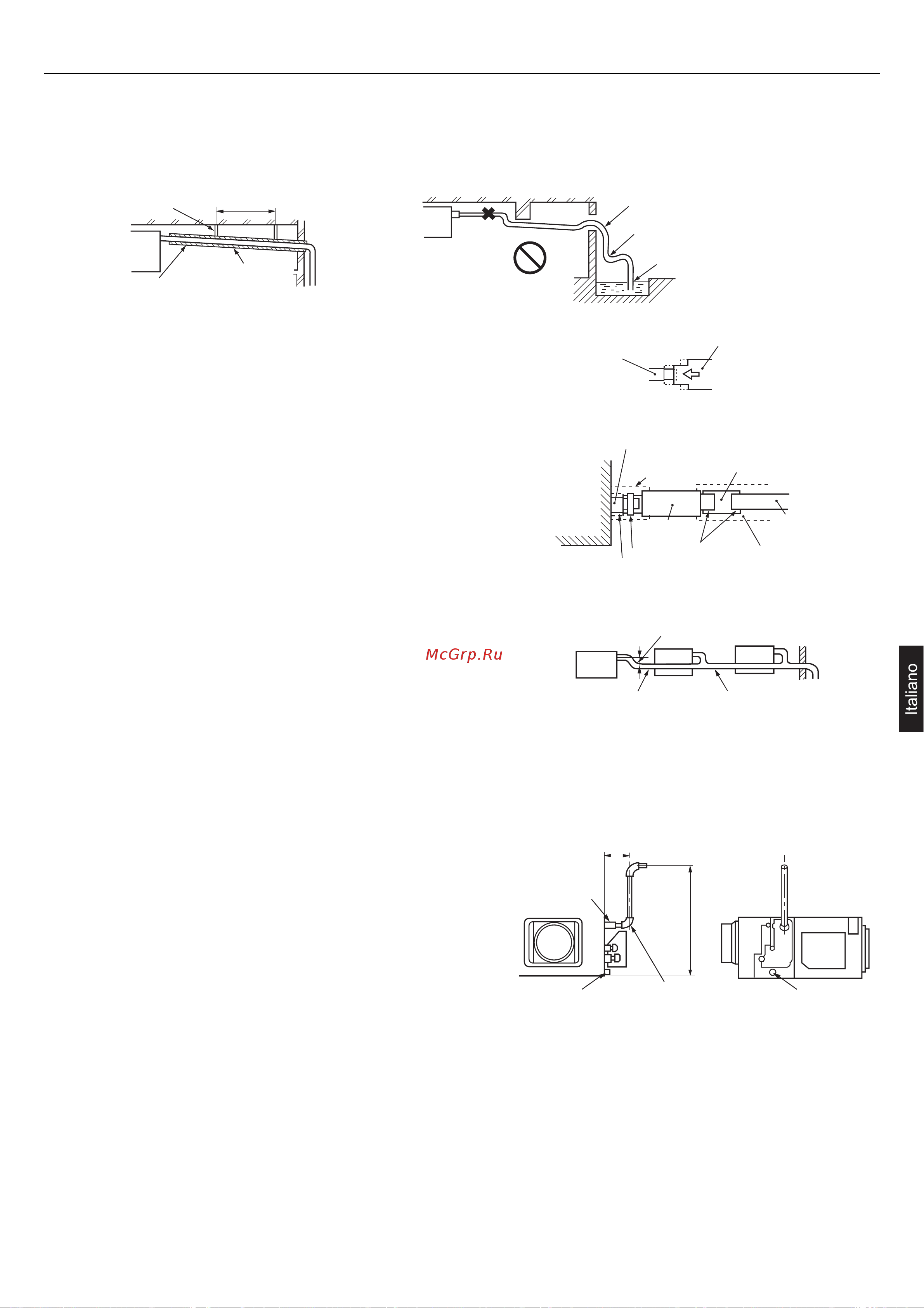

![Haier AD182AMEAA+AU182AEEAA [57/146] Tubazioni scarico condensa](/views2/1049694/page57/bg39.png)
(a) Le tubazioni di scarico condensa dovrebbero sempre essere installate con una pendenza verso il basso di 1/50 - 1/100. Evitare di
farle passare attraverso un punto più elevato e di provocare sifoni.
(b) Quando si collegano le tubazioni di scarico condensa
all’apparecchio, prestare attenzione a non applicare una forza
eccessiva alle tubazioni a lato dell’unità interna. Inoltre, fissare le
tubazioni il più vicino possibile all’apparecchio.
(c) Per le tubazioni di scarico condensa, utilizzare un tubo in PVC
rigido di uso generico VP-25 (I.D.1”). Per il collegamento, inserire
l’estremità del tubo di PVC all’interno del raccordo scarico
condensa, quindi stringere bene utilizzando il fermaglio e il tubo
rigido compresi fra gli accessori. Non utilizzare nastro adesivo per
unire il tubo rigido (accessorio) al foro scarico condensa.
(d) Se si deve provvedere alle tubazioni di scarico condensa per più
di una unità interna, posizionare il tubo in comune circa 100mm al
di sotto dell’apertura di scarico condensa di ogni unità (vedi figura).
A questo scopo, utilizzare un tubo di tipo VP-30 (11/4”) o altro
tubo ancora più spesso.
(e) Isolare termicamente i tubi in PVC posti all’interno dell’edificio. Non predisporre mai uno sfiato.
(f) L’altezza della testa dello scarico può essere innalzata fino a un
massimo di 500 mm al di sopra del soffitto e, se vi è un ostacolo
nel soffitto, sollevare le tubazioni per evitare l’ostacolo utilizzando
un gomito o attrezzo adeguato. Nell’effettuare questa operazione,
tenere presente che se la distanza necessaria per coprire il
dislivello è superiore a 500 mm, il riflusso dello scarico in caso
d’interruzione del funzionamento diventa eccessivo e potrebbe
causare straboccamenti della vaschetta raccogli condensa.
Pertanto predisporre l’altezza del tubo di scarico entro la distanza
indicata.
(g) Evitare di posizionare l’uscita della tubazione di scarico dove possano prodursi odori sgradevoli. Non far sfociare la tubazione di
scarico in un canale di fognatura dove si potrebbe generare gas solforico.
Tubazioni scarico condensa
Non immergere il tubo nell'acqua
Libero da sifoni
Non passare su un'elevazione
Sfiato
Drenaggio condensa corretto Drenaggio condensa errato
1.5m ~ 2m
Bulloni di
ancoraggio
Isolamento
termico
Inclinazione di
1/100 o più
Raccordo scarico
condensa
Raccordo scarico
condensa
Tubo rigido
scarico condensa
Unità interna
Giunto VP-25 (non fornito)
Materiale isolante
grande (accessorio)
Tubo VP-25
(non fornito)
Materiale isolante
(non fornito)
Tubo rigido
(accessorio)
Materiale isolante
piccolo (accessorio)
Fermaglio
Adesivo
Tubo VP-30
Posizione più alta possibile (circa 100mm)
Pendenza verso il basso
pari a 1/100 o più
Tub o scarico condensa
Scarico condensa tappato Scarico condensa tappato
Giunto per tubo
VP-25 (non fornito)
600
Altezza massima
Veduta dall'alto
290~325mm
NON INSTALLARE L’UNITÀ CAPOVOLTA
23
