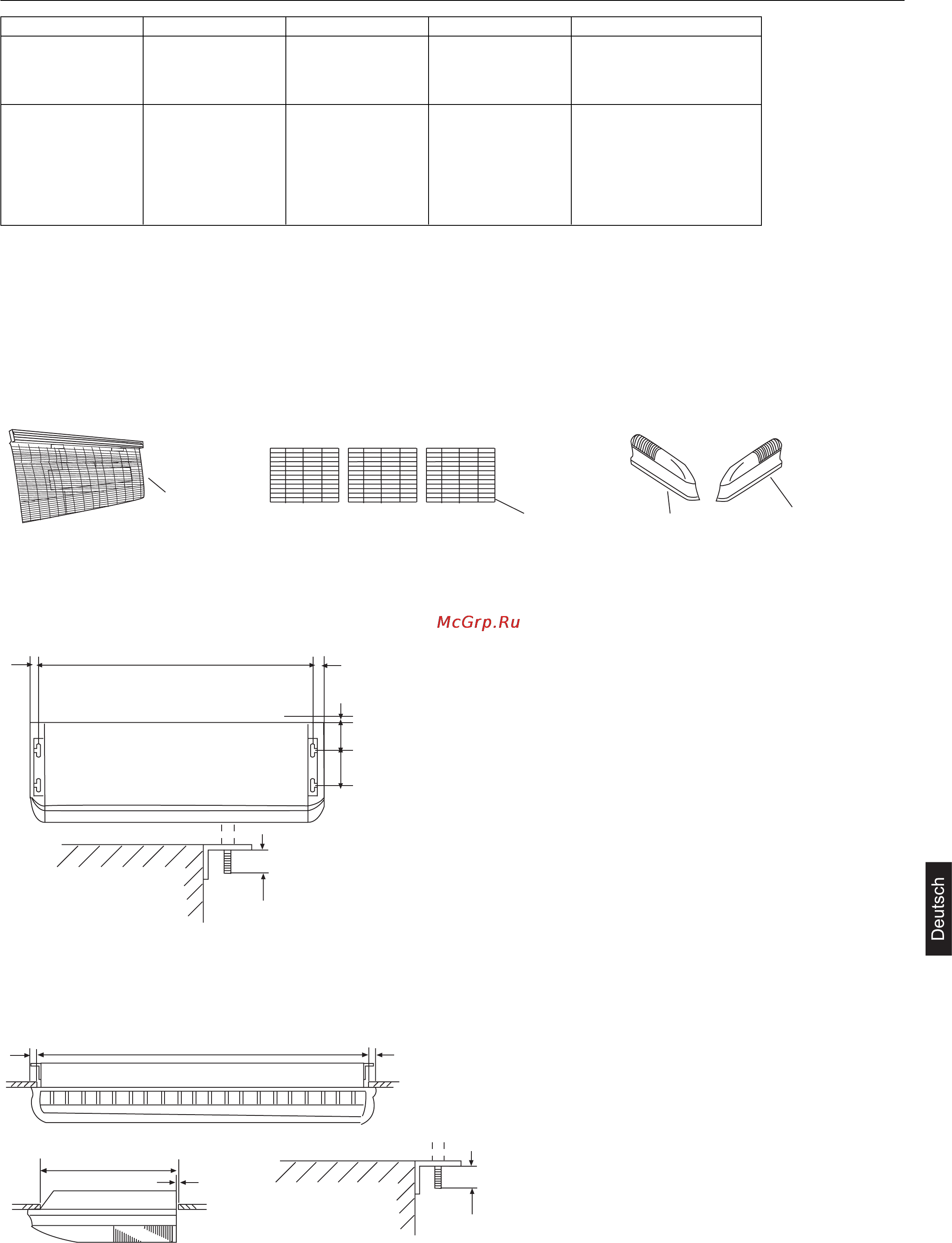

Installation des Innengeräts
23
1. Entfernung des Luftansauggitters und der seitlichen Abdeckungen
1. Die Luftfilter entfernen.
2. Die Luftansauggitter entfernen.
3. Die seitlichen Abdeckungen rechts und links abnehmen.
4. Dieses Klimagerät ist mit der optionalen Funktion “Luftaustausch” ausgerüstet.
Für die Installation der entsprechenden Leitungen wird auf das Kapitel “Funktionsweise Luftaustausch” verwiesen.
2. Positionieren der Aufhängeschrauben
Seitenverkleidung rechts Seitenverkleidung links
LuftfilterLuftfilter
Ansauggitter
30mm
40mm 40mm
15mm
controsoffitto
Deckenöffnung
640mm
Abgehängte Decke
30mm
10mm
Die Aufhängeschrauben müssen
um 30–50 cm nach außen treten.
Die Aufhängeschrauben müssen
um 30–50 cm nach außen treten.
Erforderliche
Freiräume für die Installation
Abstand der Aufhängeschrauben 1530mm
Deckenöffnung 1530mm
Bei verdeckter Einbaulage
Innengerät (Ansicht von oben)
155mm
300mm
Modell Flüssigkeitsseite ø Gasseite ø Länge max. Höhenunterschied max.
AC282AFEAA
AC282AFERA
9,52mm 15,88mm 30m 20m
AC362AFERA
AC362AFEAA
AC482AFEAA
AC482AFERA 9,52mm 19,05mm 50m 30m
AC602AFEAA
AC602AFERA
