6
1. Tasto ON/OFF
Per accendere e spegnere il climatizzatore.
2. Tasto MODE
Per selezionare la modalità operativa desiderata. Ad ogni pres-
sione, la modalità varia come segue:
3. Tasto CLOCK
Per impostare l'orologio.
4. Tasto TIMER
Per impostare le funzioni "TIMER ON", "TIMER OFF", "TIMER
ON-OFF".
5. Tasto LOCK
Per bloccare i tasti e il display del telecomando.
6. Tasto RESET
Per ripristinare l'impostazione iniziale del telecomando.
7. Tasti HOUR (impostazione oraria)
Per regolare l'ora dell'orologio e impostare l'orario del Timer.
8. Tasto SLEEP
Per selezionare la modalità notturna Sleep (spegnimento auto-
matico).
9. Tasto SET
Per confermare le impostazioni del Timer e dell'orologio.
10. Tasto LIGHT
Per illuminare il pannello di controllo.
11. Tasto HEALTH
Per impostare la funzione Health nei modelli dotati di ionizzatore.
12. Tasto FAN
Per regolare la velocità del flusso d'aria: bassa, media, alta, auto.
13. Tasti SWING alto/basso e sinistra/destra
Per modificare la direzione del flusso d'aria verticalmente (verso
l'alto e verso il basso) e orizzontalmente (verso sinistra e verso
destra).
14. Tasti TEMP (impostazione temperatura)
Per impostare la temperatura ambiente. (Gamma valida di
impostazione: da 16°C a 30°C).
15. Indicatori modalità Timer

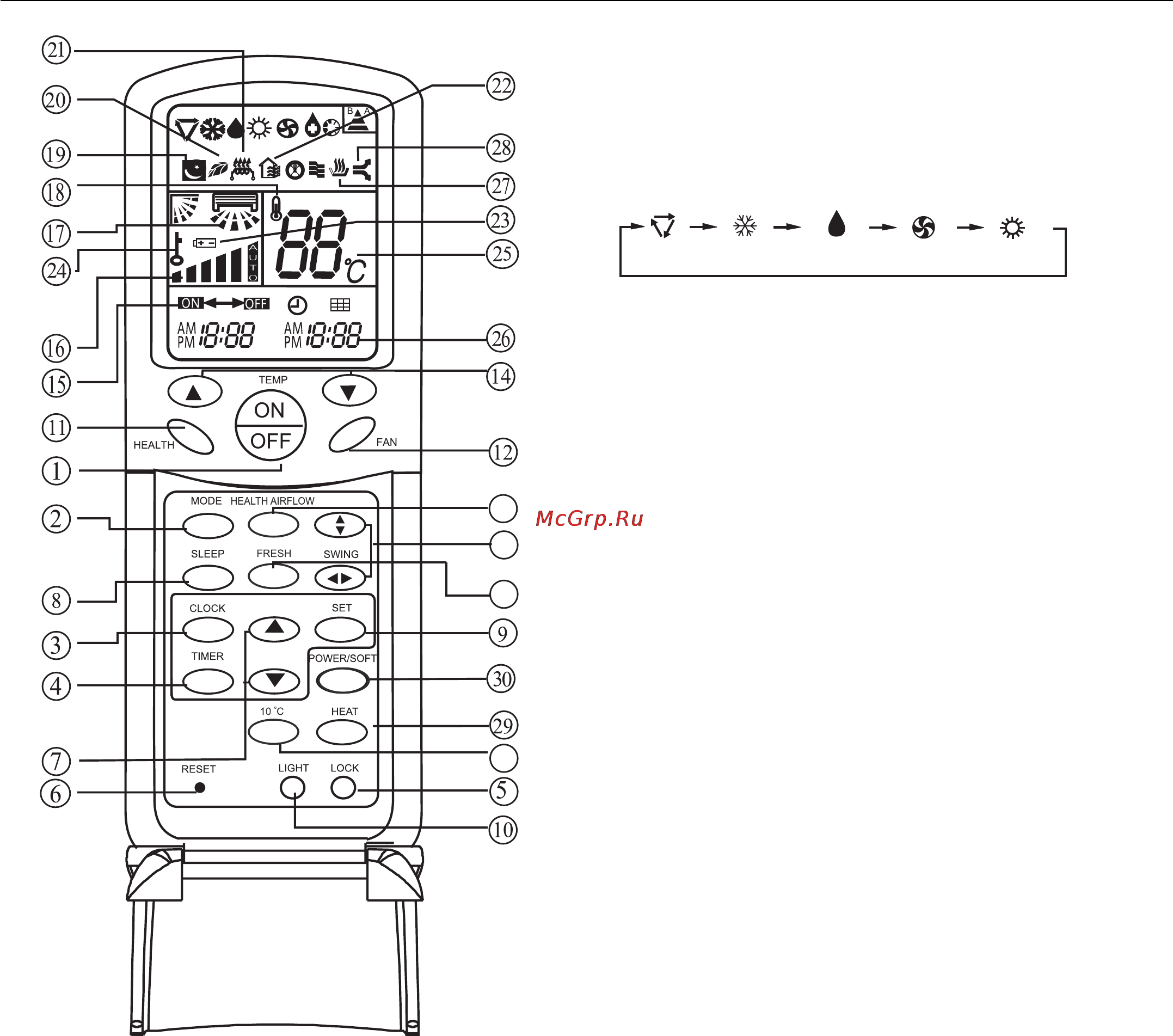

Tasti e display del telecomando YR-H50
AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTOVENTILAZIONE
31
13
32
33
