27
1. Ouvrir le bouchon prédécoupé pour l’aspiration de l’air extérieur qui se trouve à
l’arrière de l’unité, comme l’illustre la figure.
ATTENTION
Lors du retrait de la lamelle de fer, faire attention à ne pas endommager les parties
intérieures et la coque de l’unité intérieure. Faire également attention à ne pas se bles-
ser avec les ébarbures.
2. Fixer la bride ronde (en option) sur le trou pour l’aspiration de l’air extérieur
(voir figure).
3. Raccorder le conduit à la bride ronde.
4. Sceller avec une petite bande de plastique et du ruban adhésif afin d’éliminer tou-
te fissure.

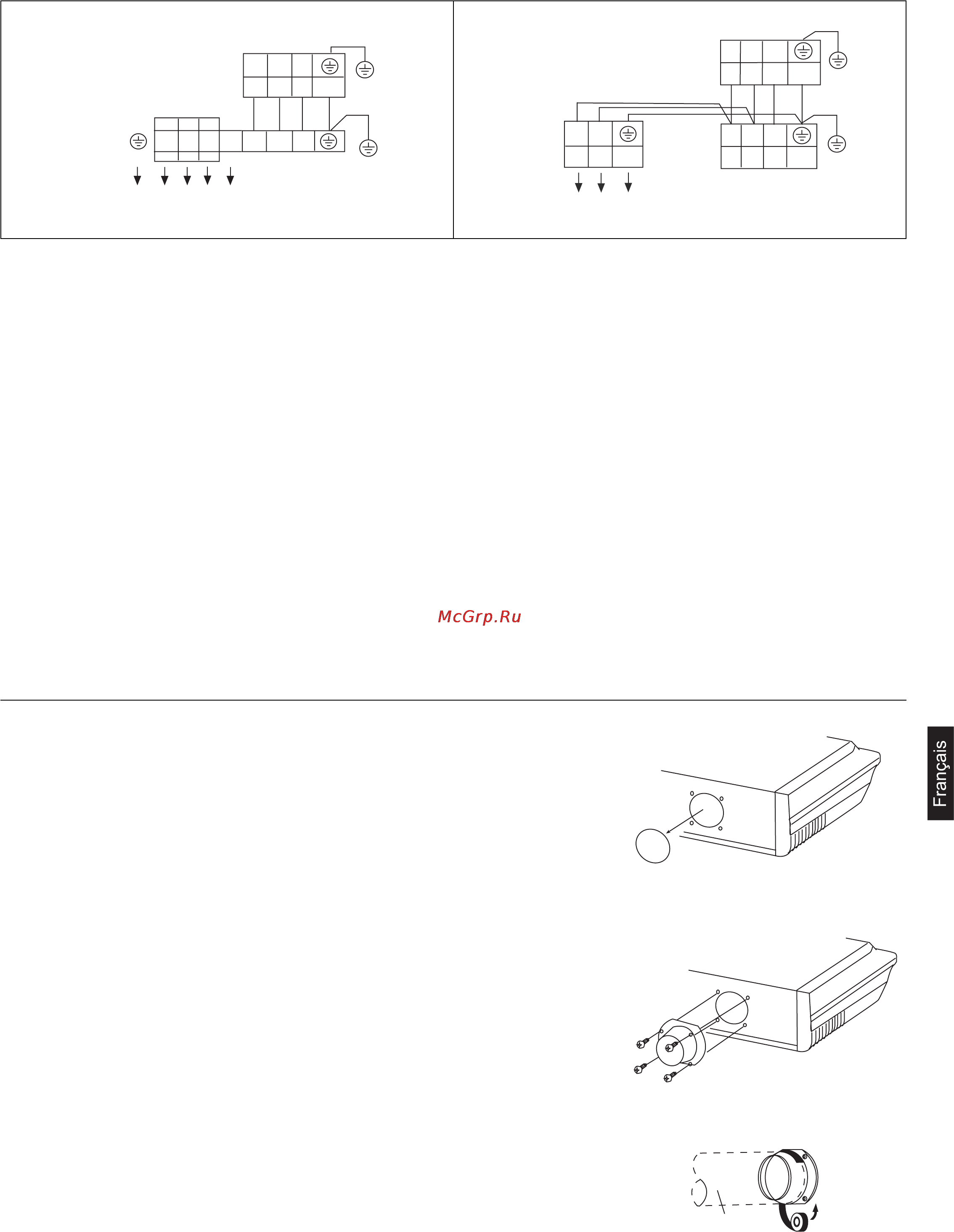

Schéma électrique
ATTENTION
• Le bornier se trouve sous le panneau latéral droit.
• Utiliser toujours un circuit indépendant et un disjoncteur magnétothermique pour l'alimentation électrique du climatiseur.
• Installer un dispositif de coupure et un disjoncteur magnétothermique adapté aux caractéristiques du climatiseur.
• Le disjoncteur doit être installé sur la ligne d'alimentation.
• Utiliser toujours un circuit muni d'un dispositif de coupure ayant une distance d'ouverture des contacts de 3mm au moins.
• L'installation électrique doit être réalisée conformément aux normes en vigueur afin de garantir un fonctionnement parfait et sûr du
climatiseur.
• Installer un dispositif de détection des fuites de courant (disjoncteur différentiel) conformément à la réglementation en vigueur dans le
pays d'installation.
• L'installation électrique doit être dimensionnée pour pouvoir supporter la charge électrique du climatiseur et des autres appareils élec-
triques utilisés. Si la puissance de l'installation électrique est insuffisante, augmenter la puissance.
• Quand il y a une baisse de tension et que la mise en marche du climatiseur est difficile, contacter le distributeur d'énergie pour aug-
menter la tension.
RSTN 1 2 3
L
123
123
N
123
Y/G Y/G
Y/G
Y/G
Bornier unité
intérieure
Bornier unité
intérieure
Bornier unité
extérieure
Bornier unité
extérieure
Alimentation:
380-400V, 3N~, 50Hz
Alimentation:
1PH, 220-230V~, 50Hz
Fonction « recyclage d’air » (option)
Bride ronde
Conduit
Triphasé Monophasé
Y/G
