Temperatura interna
Temperatura esterna
Temperatura interna
Temperatura esterna
4

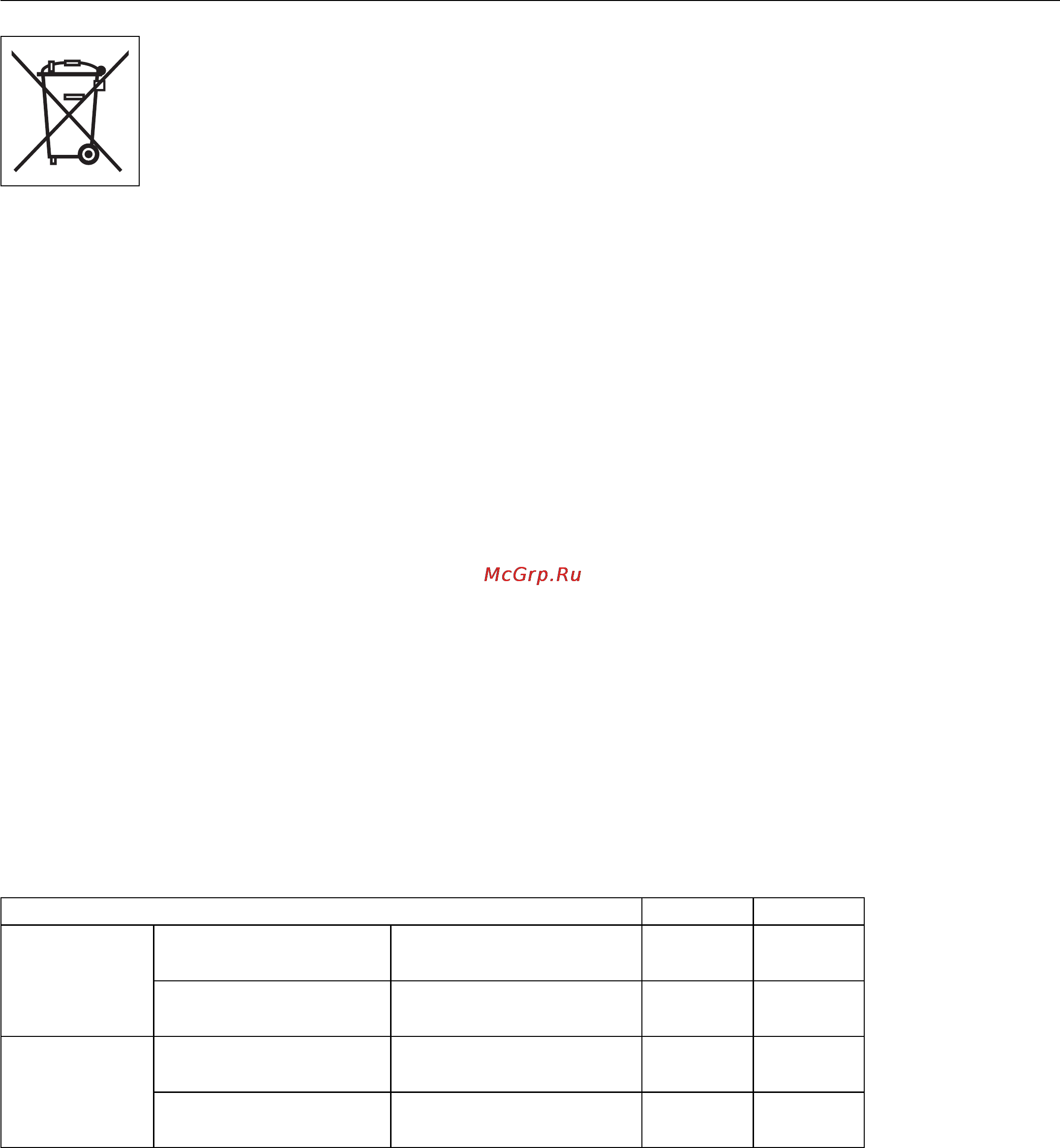

Specifiche di smaltimento
Il climatizzatore è contrassegnato con questo
simbolo, ciò significa che i prodotti elettrici ed
elettronici non possono essere smaltiti insieme
ai rifiuti domestici non differenziati.
Non cercare di demolire il sistema da soli: la
demolizione del sistema di condizionamento, nonchè il recupero
del refrigerante, dell’olio e di qualsiasi altra parte devono essere
eseguiti da un installatore qualificato in conformità alla legislazione
locale e nazionale vigente in materia.
I climatizzatori devono essere trattati presso una struttura specia-
lizzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto
smaltimento del prodotto eviterà le possibili conseguenze negati-
ve all’ambiente e alla saluta dell’uomo. Per maggiori informazioni
contattare l’installatore o le autorità locali.
Le batterie devono essere tolte dal telecomando e smaltite sepa-
ratamente conformemente alla legislazione locale e nazionale
vigente in materia.
Norme di sicurezza
Prima di utilizzare il climatizzatore, leggere attentamente il presen-
te Manuale di istruzioni. Il produttore declina ogni responsabilità
per eventuali danni derivanti dalla non osservanza delle seguenti
norme di sicurezza.
• Non mettere in funzione un climatizzatore danneggiato. In caso
di dubbio, contattare il rivenditore.
• L'utilizzo del climatizzatore deve avvenire in stretta osservanza
delle istruzioni contenute nel presente Manuale.
• L'installazione deve essere eseguita da personale qualificato e
autorizzato. Non tentare di installare l'apparecchio da soli.
• Per ragioni di sicurezza, il climatizzatore deve essere dotato di
messa a terra.
• Prima di aprire il pannello frontale, staccare sempre il cavo del-
l'alimentazione. Non tirare il cavo, ma estrarre la spina dalla pre-
sa di corrente.
• Per eventuali riparazioni, contattare il Servizio Assistenza. Le
riparazioni di carattere elettrico devono essere eseguite da elet-
tricisti qualificati. Operazioni non adeguate possono provocare
gravi danni all'utente.
• Non danneggiare i componenti del climatizzatore che conten-
gono liquido refrigerante: non perforare, schiacciare o deforma-
re le tubazioni, e non raschiarne il rivestimento di superficie. Se
il refrigerante viene a contatto con gli occhi, può causare gravi
lesioni.
• Non ostruire o coprire la griglia di uscita del climatizzatore. Non
inserire dita o altri oggetti nelle griglie di uscita/entrata o nei deflet-
tori.
• Non lasciar giocare i bambini con il climatizzatore. Non salire
sopra l'unità esterna.
• Al momento dell’accensione la scheda elettronica verifica il fun-
zionamento del motore e dopo pochi secondi la ventola del
motore si aziona.
• In modalità Raffreddamento le alette oscillano automaticamente
per evitare la condensa
Limiti di funzionamento
Gamma utile delle temperature ambiente:
BS: Temperatura a
Bulbo Secco
BU: Temperatura a
Bulbo Umido
Avvertenze
Raffreddamento
Riscaldamento
max. BS/BU
min. BS/BU
max. BS/BU
min. BS/BU
max. BS
min. BS
max. BS/BU
min. BS
32/23°C
18/14°C
43/26°C
10°C
27°C
15°C
24/18°C
-7°C
32/23°C
18/14°C
43/26°C
-5°C
27°C
15°C
24/18°C
-15°C
InverterON-OFF
• Se il climatizzatore viene utilizzato in condizioni di temperatura
superiori a quelle qui sopra riportate, il circuito automatico di
protezione incorporato potrebbe attivarsi interrompendo il fun-
zionamento del climatizzatore in modo da non danneggiare i cir-
cuiti interni. In caso invece di uso del climatizzatore con tempe-
rature inferiori a quelle indicate, lo scambiatore di calore potreb-
be congelare con conseguenti perdite di acqua o altre anoma-
lie di funzionamento.
• Non usare il condizionatore d'aria per scopi diversi dal raffred-
damento, riscaldamento, deumidificazione o ventilazione delle
stanze.
• Il metodo di cablaggio dovrebbe essere in linea con lo standard
locale.
• Le batterie scariche devono essere gettate negli appositi conte-
nitori.
• Se il fusibile della scheda elettronica salta, sostituirlo con uno di
tipo T3.15A/250VAC.
• L’interruttore del climatizzatore deve interrompere tutti i poli; la
distanza tra i 2 contatti non deve essere inferiore a 3 mm.
• Usare solo cavi di rame.
• Tutti cavi devono avere il certificato di autenticità Europea.
• I cavi di collegamento e di alimentazione non sono forniti.
