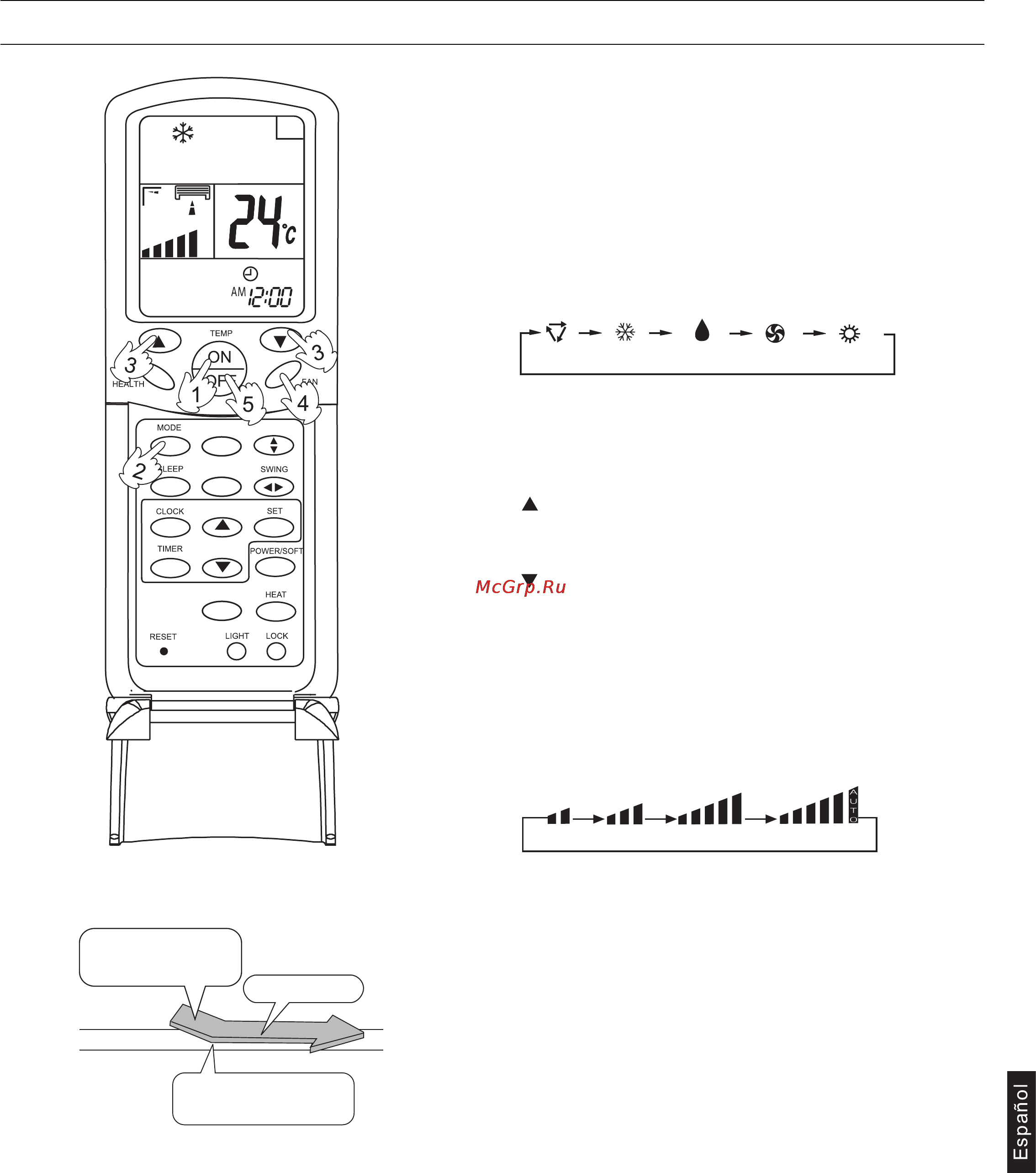

Funcionamiento AUTO
Refrigeración, Deshumidificación y Calefacción
(1) Puesta en marcha del climatizador
Pulse la tecla ON/OFF del mando a distancia para poner en
marcha el climatizador. En el display de cristales líquidos apare-
ce el estado de funcionamiento anterior (excepto en los modos
Timer y Sleep).
(2) Selección de la modalidad operativa
A cada pulsación de la tecla MODE el modo operativo cambia
del siguiente modo:
Pare el display en el símbolo del modo deseado.
(3) Programación de la temperatura
Pulse las correspondientes teclas TEMP.
La temperatura indicada aumenta 1°C a cada pulsación.
Si la tecla se mantiene pulsada, la temperatura programa-
da aumentará rápidamente.
La temperatura indicada disminuye 1°C a cada pulsación.
Si la tecla se mantiene pulsada, la temperatura programa-
da disminuirá rápidamente.
Seleccione la temperatura deseada.
(4) Selección de la velocidad del ventilador
Pulse la tecla FAN; a cada pulsación, la velocidad del ventilador
variará del siguiente modo:
El climatizador funcionará con la velocidad del flujo de aire
seleccionada.
(5) Detención del climatizador
Pulse la tecla ON/OFF, el climatizador se para.
La función refrigeración empieza
cuando la temperatura ambiente
es 2ºC superior a la programada.
Al alcanzar la temperatura
programada la unidad funcionará
en DRY – deshumidificación.
Flujo de aire débil.
Temperatura
programada
Temperatura
programada +2°C
AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN VENTILACIÓN
BAJA MEDIA ALTA AUTO
Notas:
• En el modo AUTO, el climatizador selecciona automáticamente el modo operativo más adecuado según la temperatura ambiente
(Refrigeración, Calefacción o Ventilación).
• En el modo Deshumidificación, cuando la temperatura ambiente supera en 2ºC la temperatura programada, la unidad empieza a
funcionar de modo intermitente con velocidad del ventilador baja, con independencia de la velocidad del ventilador programada.
• En el modo Calefacción, el aire caliente se emite después de un breve período de tiempo para evitar el efecto “aire frío”.
HEALTH AIRFLOW
FRESH
10
o
C
