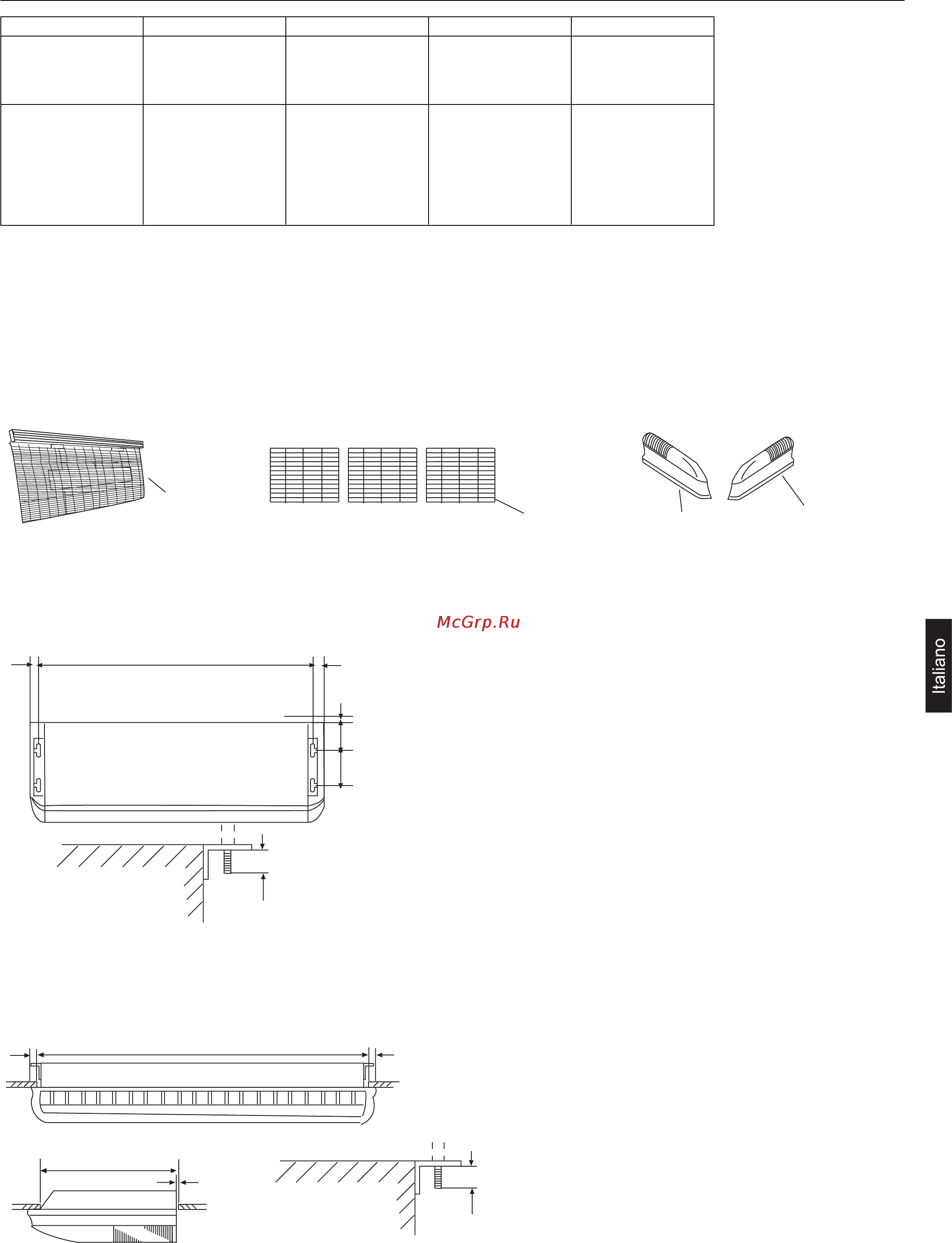

Installazione dell'unità interna
23
1. Rimozione della griglia di aspirazione e delle coperture laterali
1. Rimuovere i filtri dell'aria.
2. Rimuovere le griglie di aspirazione.
3. Rimuovere i pannelli laterali destro e sinistro.
4. Questo climatizzatore è dotato di funzione opzionale "ricambio d'aria". Per sapere come installare le tubazioni apposite, fare riferi-
mento al paragrafo "Funzione ricambio d'aria".
2. Posizionamento dei bulloni di sospensione
Pannello laterale dx Pannello laterale sx
Filtro dell'aria
Griglia di aspirazione
30mm
40mm 40mm
15mm
controsoffitto
Apertura nel soffitto
640mm
controsoffitto
30mm
10mm
I bulloni di sospensione devono
sbordare verso l'esterno di 30-50mm
I bulloni di sospensione devono
sbordare verso l'esterno di 30-50mm
Spazi necessari
per l'installazione
Passo bulloni di sospensione 1530mm
Apertura nel soffitto 1530mm
In caso di installazione a scomparsa
unità interna (vista dall’alto)
155mm
300mm
Modello Lato liquido ø Lato gas ø Lunghezza max. Dislivello max.
AC282AFEAA
AC282AFERA
9,52mm 15,88mm 30m 20m
AC362AFERA
AC362AFEAA
AC482AFEAA
AC482AFERA 9,52mm 19,05mm 50m 30m
AC602AFEAA
AC602AFERA
