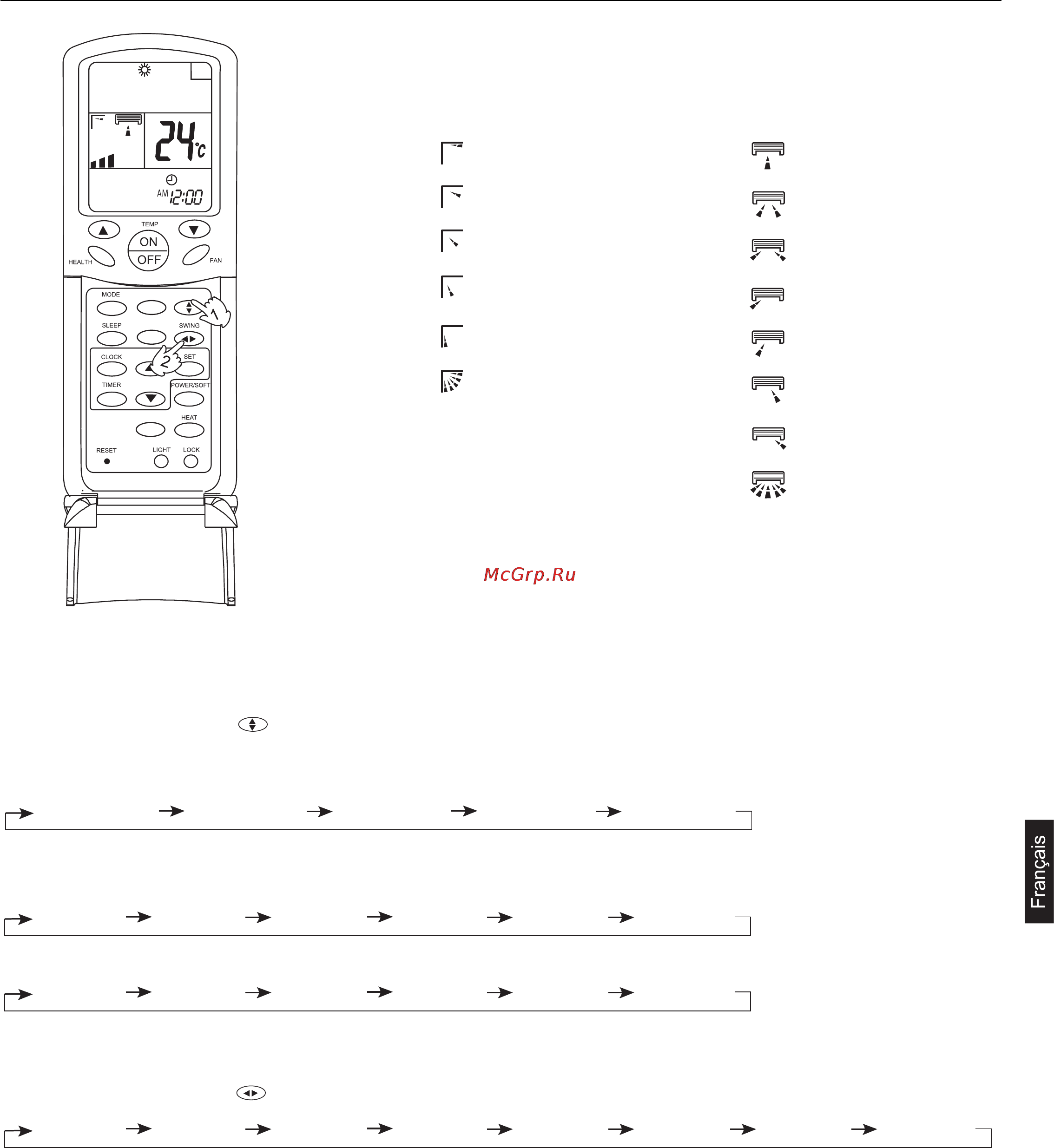

Réglage de la direction du flux d'air
11
Déflecteur horizontal
(haut/bas)
Position 1
Position 2
Position 3
Position 4
Position 5
Position 6
Position 2
Position 3
Position 4
Position 5
Position 6
Position 7
Position 8
Position 1
oscillation
continue
oscillation
continue
oscillation
continue
oscillation
continue
uniquement
en Chauffage
Ailettes verticales
(droite/gauche)
(1) Direction flux d'air haut/bas :
Appuyer sur la touche SWING (flèches haut/bas) ; à chaque pression, la direction du flux d’air change comme suit, en fonction
du mode de fonctionnement en cours :
Refroidissement/Déshumidification/Ventilation :
Chauffage :
Le déflecteur horizontal oscillera selon le schéma illustré ci-dessus.
Auto :
2) Direction flux d'air droite/gauche :
Appuyer sur la touche SWING (flèches droite/gauche) ; à chaque pression, la direction du flux d’air change comme suit :
Les ailettes verticales oscilleront selon le schéma illustré ci-dessus.
Suggestions:
• Étant donné qu’en mode Refroidissement l’air froid descend, il sera utile, pour une meilleure circulation, de régler le flux d’air hori-
zontalement.
• Étant donné qu’en mode Refroidissement l’air chaud monte, il sera utile, pour une meilleure circulation, de régler le flux d’air vers le
bas.e.
• Il est conseillé de ne pas maintenir le déflecteur tourné vers le bas pendant longtemps en mode Refroidissement ou Déshumidifica-
tion, car il pourrait se former de l’eau de condensation sur la grille de soufflage.
