I-4
RICEVITORE SATELLITARE DIGITALE
I-5
DSB-B150F
DSB-B150F
I
COLLEGAMENTO DEL “STB”
È possibile modificare le diverse impostazioni dei supporti nel modo desiderato.
Posizionare il cursore sul sottomenu e premere OK.
● Premere i tasti
/
per spostare le sotto voci e premere i tasti
/
per selezionare l'opzione
desiderata.
● Premere il tasto OK per confermare la scelta.
● Premere i tasti MENU/EXIT per uscire dal menu.
● Selezionare il sistema TV : PAL, SECAM, NTSC, PAL ➔ NTSC, SECAM ➔ NTSC, NTSC ➔
PAL, NTSC ➔ SECAM
● Selezionare il tipo di televisore in uso: Tipo di formato STANDARD 4: 3 o SCHERMO LARGO 16 : 9.
● Selezionare la conversione del formato : Letter Box, Pan & Scan, Misto o Completo.
● Selezionare il tipo di segnale video : Composite, Composite + RGB o Composite + YUV.
1. POSIZIONE DEL RICEVITORE
Il STB deve essere posizionato in un luogo in cui è assicurata una ventilazione
sufficiente.
Non posizionare il ricevitore in un vano completamente chiuso in cui è impedito il
flusso d'aria, in quanto potrebbe surriscaldarsi.
Evitare l'esposizione del dispositivo alla luce solare diretta e all'eccessiva umidità,
maneggiarlo con cautela e proteggerlo dagli animali domestici.
Non posizionare altri componenti elettronici sul ricevitore.
La posizione deve essere accessibile senza difficoltà per il cavo dell'antenna.
2. COLLEGAMENTO DEL RICEVITORE ALL'ANTENNA PARABOLICA
Dopo aver installato l'antenna, collegare il cavo coassiale dall'LNB dell'antenna al
terminale contrassegnato "DISH INPUT" sul retro del STB.
Tutti i connettori dei cavi devono essere serrati a mano; non utilizzare alcun tipo di
chiave. Il cavo deve essere coassiale, intrecciato all'estremità con impedenza di
75ohm e connettore del tipo "F".
3. COLLEGAMENTO DEL RICEVITORE AL TELEVISORE
Per collegare il ricevitore al televisore è possibile utilizzare un cavo SCART.
Se il televisore viene collegato tramite il cavo SCART, collegare il connettore SCART
contrassegnato con TV alla relativa presa SCART sul televisore.
4. COLLEGAMENTO DEL RICEVITORE ANALOGICO
Per consentire agli utenti che utilizzano ricevitori analogici di ricevere canali
analogici, il STB è stato dotato di un terminale con collegamento ad anello
contrassegnato "LOOP".
Collegare il cavo coassiale dal terminale al terminale di ingresso FI del ricevitore
analogico. Con il STB in standby, sarà possibile sintonizzare e visualizzare
i canali analogici dal ricevitore analogico.
5. COME COLLEGARE IL VCR
Per poter collegare un videoregistratore o un lettore DVD, l'STB è dotato di un
connettore SCART sul retro contrassegnato con “AV2 (EST)”.
Utilizzando un connettore SCART, è possibile collegare il VCR o il lettore DVD
al ricevitore.
NNoottaa :
supportato da standby.
6. COLLEGAMENTO DI UN SISTEMA AUDIO DIGITALE
Collegare un cavo in fibra ottica tra L'USCITA AUDIO DIGITALE sul ricevitore e l'SPDIF
ottico sul sistema digitale audio.
COLLEGAMENTO DEL “STB”

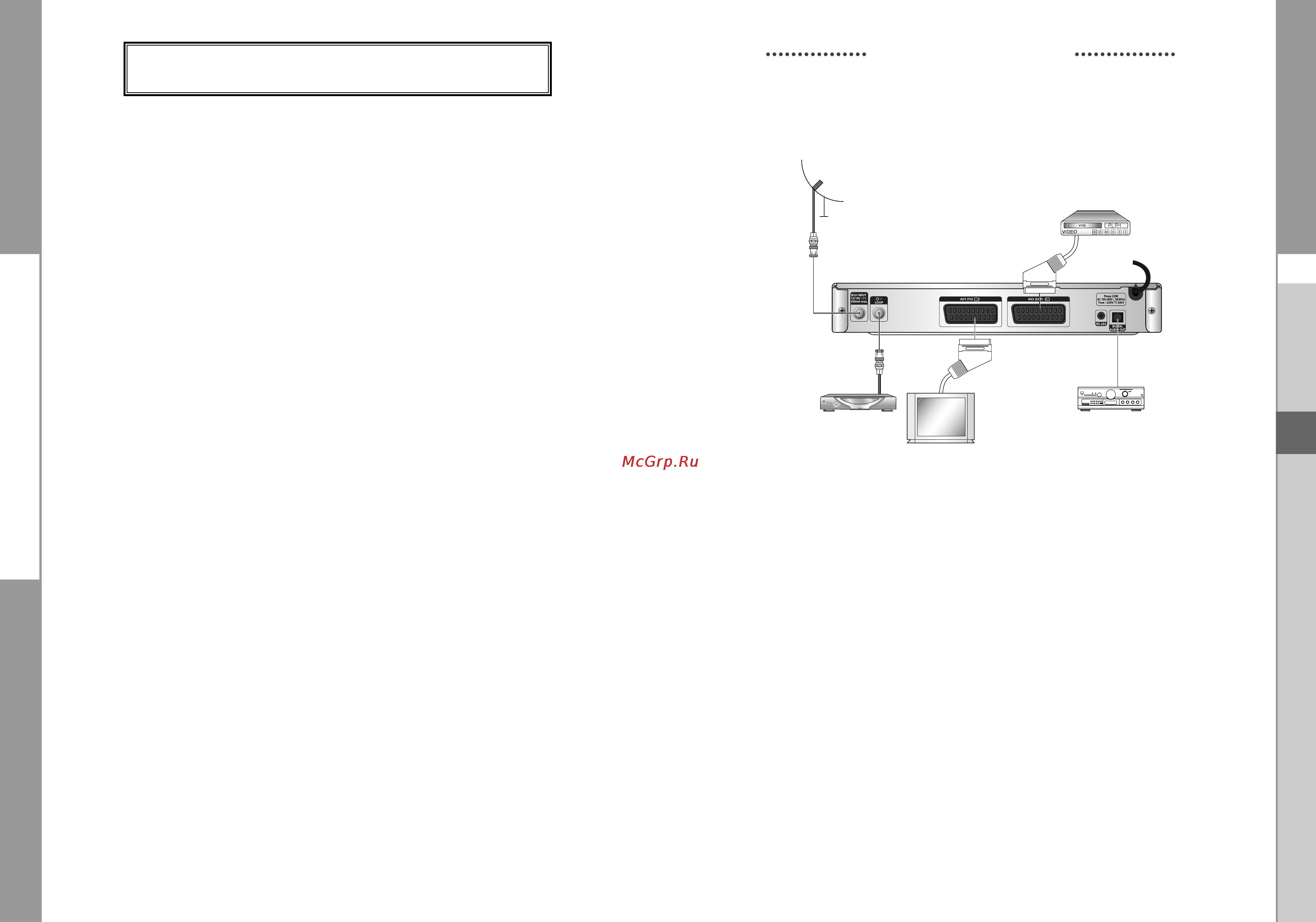

Figura del collegamento
