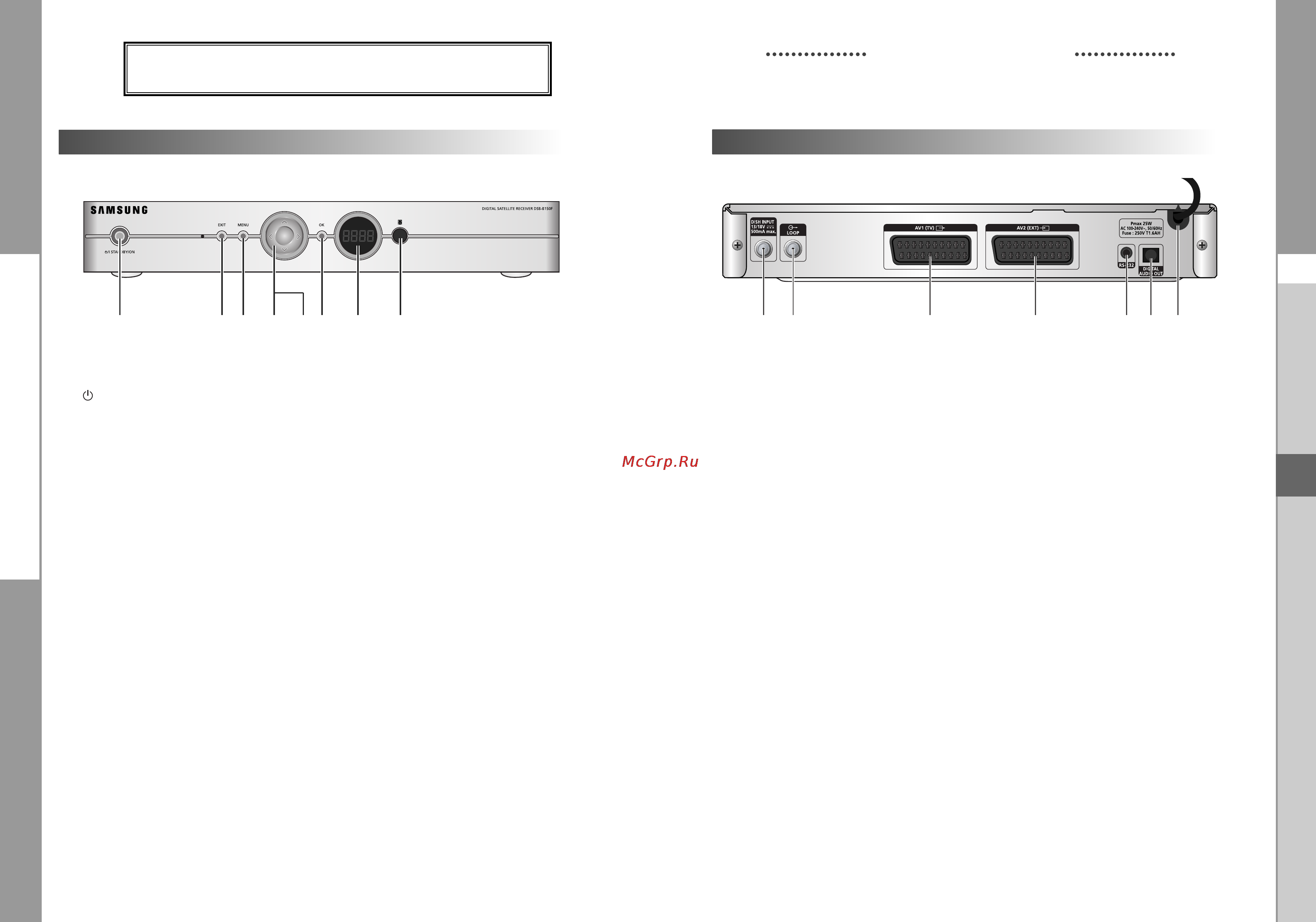

DESCRIPCIÓN
1. DISH INPUT Aquí se conecta el cable coaxial procedente del LNB de la parabólica.
La entrada IF se realiza a través de este puerto y la gama de
frecuencias de entrada es 950-2150 MHz. También la conmutación
de voltaje de 13 y 18 V se realiza a través de este puerto.
2. LOOP Permite la conexión de un receptor analógico.
El receptor se conecta con este puerto "LOOP".
3. AV1 (TV) Se usa para conectarse al televisor. El formato YUV es compatible.
4. AV2 (EXT) Se usa para conectarse al vídeo u otro equipo.
5. PUERTO DE DATOS RS 232
Se utiliza para conectar el receptor a un ordenador con el fin de leer
y cargar información sobre datos.
6. DIGITAL AUDIO OUT Salida para conexión a un amplificador digital.
7. AC MAINS Aquí se enchufa el cable de alimentación CA.
La gama de voltaje CA de entrada va de 100 a 240 V, a 50/60 Hz.
Pared dorsal
Panel frontal
DESCRIPCIÓN
1. /I STANDBY/ON
Se utiliza para encender el receptor o dejarlo en suspensión.
2. EXIT
Se utiliza para salir de un menú, volver al anterior o salir de una
carátula.
3. MENU
Se utiliza para abrir un menú o volver al anterior.
4.
,
Se utilizan para cambiar de canal mientras se ve la televisión y
para mover la barra de resaltado con el fin de seleccionar las
opciones del menú.
5.
œ
,
Se utilizan para subir y bajar el volumen manualmente mientras
se ve la televisión y para mover la barra de resaltado con el fin
de seleccionar las opciones del menú.
6. OK
Se utiliza para introducir y confirmar en el receptor los datos del
menú del sistema.
Tecla usada para seleccionar el elemento. Si se pulsa mientras
se ve la televisión aparecerá una lista de canales.
7.
7 Visor de siete segmentos Este visor de LED muestra el número de canal actual.
Si el receptor está en modo de suspensión, el visor muestra la
hora actual.
8.
Sensor de infrarrojos Recibe los mandatos IR del mando a distancia.
123 7456
8 6432157
